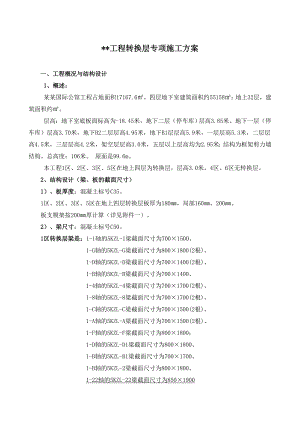

*工程转换层专项施工方案一、工程概况与结构设计1、概述：某某国际公馆工程占地面积17167.6。四层地下室建筑面积约55158；地上32层，建筑面积约。 层高：地下室底板面标高为-18.45米，地下二层（停车库）层高3.85米、地下一层（停车库）层高3.70米，地下B2二层层高4.95米，地下B1层层高5.9米，一层层高5.3米，二层层高4.5米，三层层高4.2米，架空层层高3.0米，五层以上层高均为2.95米；结构为框架剪力墙结构。总高度：106米。 屋面是99.6m。本工程1区、2区、3区、5区在地上四层为转换层，层高3.0米，4区、6区无转换层。2、结构设计（梁、板的截面尺寸）1）、板厚度：混凝土标号C35。1区、2区、3区、5区在地上四层转换层板厚为180，局部160、200。板支模架按200厚计算（详见附件一）。2）、梁尺寸：混凝土标号C50。1区转换层梁是：1-1轴的5KZL-1梁截面尺寸为700×1500、1-G轴的5KZL-G梁截面尺寸为800×1800(2根)、1-D轴的5KZL-D梁截面尺寸为700×1400(2根)、1-B轴的5KZL-B梁截面尺寸为700×1400、1-4轴的5KZL-4梁截面尺寸为700×1700(2根)、1-8轴的5KZL-8梁截面尺寸为700×1700(2根)、1-C轴的5KZL-C梁截面尺寸为700×1500(2根)、1-A轴的5KZL-A梁截面尺寸为700×1500(2根)、1-F轴的5KZL-F梁截面尺寸为800×1800；1-D轴的5KZL-D1梁截面尺寸为800×1800、1-B轴的5KZL-B1梁截面尺寸为700×1700、1-B轴的5KZL-2梁截面尺寸为800×1800、1-22轴的5KZL-22梁截面尺寸为850×1900本区共19根转换层大梁，最大梁为：1-22轴的5KZL-22梁截面尺寸为850×1900其它均为400×700以下梁。2区转换层梁是：2-1轴的5KZL-1梁截面尺寸为700×1600、2-4轴的5KZL-4梁截面尺寸为750×1700、2-8轴的5KZL-8梁截面尺寸为700×1600、2-C轴的5KZL-C梁截面尺寸为700×1700、2-A轴的5KZL-A梁截面尺寸为700×1500、2-G轴的5KZL-G梁截面尺寸为800×1800、2-D轴的5KZL-D梁截面尺寸为700×1400、2-B轴的5KZL-B梁截面尺寸为800×1800、2-11轴的5KZL-11梁截面尺寸为700×1800本区共9根转换层大梁，最大梁为：2-B轴的5KZL-B梁截面尺寸为800×1800其它均为400×700以下梁。3区转换层梁是：3-1轴的5KZL-1梁截面尺寸为850×1800、3-K轴的5KZL-K梁截面尺寸为700×1600、3-G轴的5KZL-G梁截面尺寸为700×1500、3-C轴的5KZL-C梁截面尺寸为800×1600、3-4轴的5KZL-4梁截面尺寸为900×1800、3-D轴的5KZL-D梁截面尺寸为800×1800、3-A轴的5KZL-A梁截面尺寸为800×1800、3-8轴的5KZL-8梁截面尺寸为900×1850、3-12轴的5KZL-12梁截面尺寸为900×18503-H轴的5KZL-H2梁截面尺寸为800×1500、3-G轴的5KZL-G1梁截面尺寸为700×1700、3-B轴的5KZL-B梁截面尺寸为800×1800、3-F轴的5KZL-F梁截面尺寸为850×1800、3-15轴的5KZL-15梁截面尺寸为900×1850、3-17轴的5KZL-17梁截面尺寸为900×1500、3-F轴的5KZL-F1梁截面尺寸为800×1800、3-21轴的5KZL-21梁截面尺寸为800×1800、3-22轴的5KZL-22梁截面尺寸为800×18003-N轴的5KZL-N梁截面尺寸为900×1800、3-L轴的5KZL-L梁截面尺寸为900×1900、3-F轴的5KZL-F2梁截面尺寸为900×1600本区共21根转换层大梁，最大梁为：3-L轴的5KZL-L梁截面尺寸为900×1900其它均为500×800以下梁。5区转换层梁是：5-B轴的5KZL-B梁截面尺寸为950×1800、5-3轴的5KZL-3梁截面尺寸为800×1800、5-C轴的5KZL-C梁截面尺寸为700×1500、5-A轴的5KZL-A梁截面尺寸为700×1700、5-6轴的5KZL-6梁截面尺寸为800×1800、5-G轴的5KZL-G梁截面尺寸为900×1800、5-D轴的5KZL-D梁截面尺寸为800×1600、5-B轴的5KZL-B1梁截面尺寸为950×1700、5-9轴的5KZL-9梁截面尺寸为700×1800本区共9根转换层大梁，最大梁为：5-B轴的5KZL-B梁截面尺寸为950×1800其它均为400×700以下梁。梁支模架按3-L轴的5KZL-L梁截面尺寸为900×1900计算（详见附件二）。二、编制依据：1、依据某某国际公馆工程施工设计图纸；2、依据某某国际公馆工程施工组织设计；3、各类参考规范、图书、计算软件：建筑施工手册第四版；建筑施工计算手册江正荣著；混凝土结构设计规范（GB50010-2002）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；建筑施工模板安全技术规范（JGJ162-2008）公司企业技术标准；品茗施工安全设施计算软件。三、施工难点及方案选择根据施工情况，我们在施工中面临几个难点，1、转换层结构自重及施工荷载大，支模难度大。2、转换梁截面太大，砼强度等级较高，且砼施工期间正处6月高温期间，水化热控制及收缩，温度裂缝控制难度大。3、采用较大直径HRB400级钢筋且梁筋层数、根数较多，梁柱节点钢筋密集，钢筋连接及钢筋绑扎难度大，混凝土浇筑难度大。针对这三方面的困难，我们对模板支设、砼浇筑及钢筋绑扎等施工环节严格控制，确保质量和速度。施工方案的选择：根据钢筋砼结构的施工工艺要求和结构转换层的施工特点， 选择以下的施工方法。1、考虑到本工程转换层梁截面尺寸厚大，且转换层梁数量不多，为方便施工，减轻下层楼面梁板的承重荷载，独立支承转换层梁的墙、柱结构部分进行先施工（浇筑到转换层梁底）。2、荷载计算：按转换层相应的下层最小梁并且相对跨度较大处的梁计算选择1区1-D轴/1-21-4轴5KZL-D进行验算（1）、转换层梁、板计算：梁断面700×1400新浇混凝土梁及钢筋荷载设计值：q1: 1.2×（24.00+1.50）×0.70×1.40=30kN/m；模板结构自重荷载设计值：q2:1.2×0.75×0.70=0.63kN/m；施工荷载与振捣混凝土时产生的荷载设计值：q3: 1.4×(2.00+2.00)×0.70=3.92kN/m；q梁= q1q2q3=300.633.92=34.55 kN/m根据图纸按相邻板跨平面尺寸13.2米×6.4米，荷载分配按13.2/2.5，板厚200计算：新浇混凝土板及钢筋荷载设计值：q1: 1.2×（24.00+1.50）×0.20×13.2/2.5=32.31kN/m；模板结构自重荷载设计值：q2:1.2×0.75×13.2/2.5=4.752kN/m；施工荷载与振捣混凝土时产生的荷载设计值：q3: 1.4×(2.00+2.00)×13.2/2.5=29.568kN/m；q板= q1q2q3=32.314.75229.568=66.63 kN/mq总= q梁q板=34.55+66.63=101.18 kN/m（2）、四层结构梁可承受荷载计算：根据转换层大梁对应的四层结构梁断面为400×600、梁跨度按6400、内配底筋4C25 As=1962.52、箍筋C8200、混凝土C35的80%强度计算其可承受的均布荷载如下：采用applepg建筑结构设计工具箱V2006a软件计算：根据以上计算得400×600梁可承受的弯距达361KN.m 均布荷载为q=M×8÷（6.4×6.4）=361×8÷（6.4×6.4）=70.508 KN/m按四层结构梁强度达到80%计算可承受70.508 KN/m×80%=56.406 KN/m101.18 KN/m>56.406KN/m（四层结构梁）需要下层卸荷44.774 KN/m（3）、三层结构卸荷计算：四层梁、板、模板结构荷载计算：已浇混凝土梁及钢筋荷载设计值：q1: 1.2×（24.00+1.50）×0.40×0.60=7.344kN/m；模板结构自重荷载设计值：q2:1.2×0.75×0.40=0.36kN/m；q梁= q1q2=7.3440.36=7.704 kN/m根据图纸按相邻板跨平面尺寸13.2米×6.4米，荷载分配按13.2/2.5，板厚120计算：已浇混凝土板及钢筋荷载设计值：q1: 1.2×（24.00+1.50）×0.120×13.2/2.5=19.388kN/m；模板结构自重荷载设计值：q2:1.2×0.75×13.2/2.5=4.752kN/m；q板= q1q2=19.3884.752=24.14 kN/mq总= q梁q板=7.704+24.14=31.844 kN/m根据转换层大梁对应的三层结构梁断面为300×600、梁跨度按6400、内配底筋3C25 As=1471.8752、箍筋C8200、混凝土C35的100%强度计算：采用applepg建筑结构设计工具箱V2006a软件计算三层结构梁弯距：根据以上计算得300×600梁可承受的弯距达271KN.m 均布荷载为q=M×8÷（6.4×6.4）=271×8÷（6.4×6.4）=52.93 KN/m经计算本层梁可卸荷：52.93 KN/m-31.844 kN/m=21.086 kN/m101.18 KN/m>56.406KN/m（四层结构）+21.086 kN/m（三层结构）需要二层卸荷23.688 kN/m。（4）、二层结构卸荷计算：三层梁、板、模板结构荷载计算：已浇混凝土梁及钢筋荷载设计值：q1: 1.2×（24.00+1.50）×0.30×0.60=5.508 kN/m；模板结构自重荷载设计值：q2:1.2×0.75×0.30=0.27 kN/m；q梁= q1q2=5.5080.27=5.778 kN/m根据图纸按相邻板跨平面尺寸13.2米×6.4米，荷载分配按13.2/2.5，板厚90计算：已浇混凝土板及钢筋荷载设计值：q1: 1.2×（24.00+1.50）×0.090×13.2/2.5=14.541 kN/m；模板结构自重荷载设计值：q2:1.2×0.75×13.2/2.5=4.752 kN/m；q板= q1q2=14.5414.752=19.293 kN/mq总= q梁q板=5.778+19.293=25.071 kN/m根据转换层大梁对应的三层结构梁断面为400×600、梁跨度按6400、内配底筋2C22+2C25 As=1741.132、箍筋C8200、混凝土C35的100%强度计算：根据以上计算得400×600梁可承受的弯距达324KN.m 均布荷载为q=M×8÷（6.4×6.4）=324×8÷（6.
