    江西某工程临时施工用电用水专项施工方案.doc

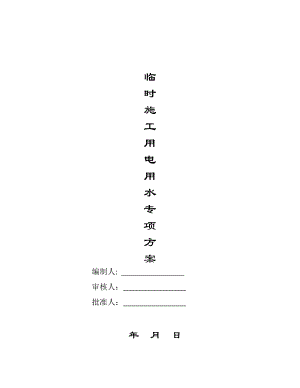

    临时施工用电用水专项方案编制人: 审核人: 批准人: 年 月 日目 录一、 编制依据-2二、 施工条件-2三、 设计内容和步骤-3四、 绘制临时供电施工图-15五、 安全用电技术措施-19六、 安全用电防火措施-31七、 施工用水计算-34临时施工用电用水专项施工方案本工程项目工期为730个日历天,计划于 年 月 日开始动工,并于 年 月 日全部竣工。本工程由南昌xx实业有限公司开发投资建设,江西省xx建筑设计院设计设计,核工业南昌工程勘查院勘察院勘察,江西xx工程建设监理有限公司监理,江西省xx建设集团有限公司组织组织施工;由xx担任项目经理, xxx担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 TQ60/2 混凝土输送泵 HB-15 100 1 100 3 木工圆锯 MJ106 5.5 10 55 4 普通木工车床 MCD616B 3 1 3 5 JD6 人货电梯 JT7 钢筋调直机 GT6/8 钢筋切断机 QJ32-1 3 3 9 9 钢筋弯曲机 GW40 3 3 9 10 交流电焊机 BX3-200-2 23.4 5 117 11 JD-三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。(3)根据施工现场用电设备布置情况,总箱进线采用导线穿硬塑料管敷设,干线采用穿硬塑料管敷设,用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,三级防护。(4)按照JGJ46-2005规定制定施工组织设计,接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 52kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×52×2 = 131.56 kWPjs = Kx×Pe =0.2×131.56 = 26.32kWQjs = Pjs× tg=26.32×1.33 = 35.01 kvar(2)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×100 = 30 kWQjs = Pjs× tg=30×1.02 = 30.61 kvar(3)、木工圆锯Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×5.5 = 1.65 kWQjs = Pjs× tg=1.65×1.33 = 2.2 kvar(4)、普通木工车床Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×3 = 0.9 kWQjs = Pjs× tg=0.9×1.33 = 1.2 kvar(5)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×11 = 8.25 kWQjs = Pjs× tg=8.25×0.62 = 5.11 kvar(6)、人货电梯Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.2×40×4 = 32 kWQjs = Pjs× tg=32×1.33 =4 2.56 kvar(7)、钢筋调直机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×11 = 3.3 kWQjs = Pjs× tg=3.3×1.02 = 3.37 kvar(8)、钢筋切断机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×3 = 0.9 kWQjs = Pjs× tg=0.9×1.02 = 0.92 kvar(9)、钢筋弯曲机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×3 = 0.9 kWQjs = Pjs× tg=0.9×1.02 = 0.92 kvar(10)、交流电焊机Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 23.4×0.4=9.36kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kWPjs = Kx×Pe =0.35×6.62 = 2.32kWQjs = Pjs× tg=2.32×2.29 = 5.31 kvar(11)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×11 = 8.25 kWQjs = Pjs× tg=8.25×0.62 = 5.11 kvar (12)总的计算负荷计算,总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(31.01+30+1.65+0.9+8.25+42.56+3.3+0.9+0.9+2.32+8.25) =130.4 kW总的无功功率Qjs = Kx×Qjs =0.9×(17.54+30.61+2.2+1.2+5.11+2+3.37+0.92+0.92+5.31+5.11) = 65.854 kvar总的有功功率Sjs = ( Pjs2+Qjs2 )1/2 = (130.42+65.8542)1/2 = 134.479 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 134.479/(1.732×0.38) = 204.326 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管敷设。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×65.78/(1.732×0.38×0.6) = 166.56Aii)选择导线选择BX-4×95+1×50 ,穿硬塑料管时其安全载流量为201.11A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A,漏电保护器为 DZ10L-250/3。(2)、混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×100/(1.732×0.38×0.7) = 217.06Aii)选择导线选择BX-4×120+1×70 ,穿硬塑料管时其安全载流量为233.85A。iii)选择电气设备选择开关箱内隔离开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A,漏电保护器为 DZ10L-250/3。(3)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×5.5/(1.732×0.38×0.6) = 13.93Aii)选择导线选择BX-4×10+1×6 ,穿硬塑料管时其安全载流量为48.64A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3,漏电保护器为 DZ15L-100/30。(4)、普通木工车床开关箱至普通木工车床导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择BX-4×10+1×6 ,穿硬塑料管时其安全载流量为48.64A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3,漏电保护器为 DZ15L-100/30。(5)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×11/(1.732×0.38×0.85) = 19.66Aii)选择导线选择BX-4×10+1×6 ,穿硬
