江苏省某公共建筑桩基础施工组织设计.doc

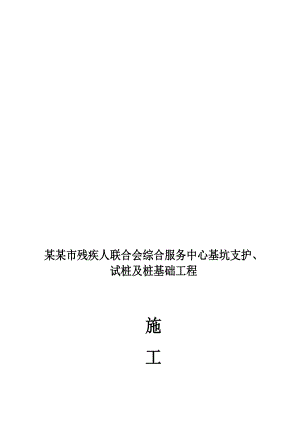

某某市残疾人联合会综合服务中心基坑支护、试桩及桩基础工程施工组织设计,某某市业达基础工程有限公司目,录第一章,工程概况（一）工程概况（二）施工组织总体设想（三）施工组织设计编制依据（四）施工段划分第二章,施工准备第三章,施工工艺及技术措施（一）、施工工艺流程（二）、静压预应力方桩施工方法及技术流程（三）、钢筋砼灌注桩施工方法及技术流程（四）、双轴搅拌桩施工方法（五）、降水井施工方案（六）、冠梁及压顶施工方案（七）、施工注意事项（八）、技术管理及质量标准（九）、本工程质量执行标准第四章,重点、难点和特殊部位的处理方法及措施第五章,施工组织（一）机械设备组织（二）材料组织及进场计划（三）施工人员组织（四）施工管理网络（五）现场平面布置第六章,施工进度计划及措施（一）施工进度计划（二）确保工期的技术组织措施第七章,确保工程质量技术组织措施第八章,确保安全及文明施工技术组织措施第九章减少扰民噪音及降低环境污染技术组织措施第十章,工程竣工验收提交资料第一章,工程概况（一）、工程概况拟建本工程位于某某市北京北路21号。本工程基础内容分为钻孔灌注桩、双轴深层搅拌桩、护坡、支护、降水井及砼方桩，钢筋砼钻孔灌注桩，桩直径为700mm，桩长为6.6m-15.30m的计156根；桩长为22m的计236根。三、土方及钢筋砼承台基础、防腐工程。（二）、施工组织总体设想我公司是专业桩基施工队伍，我们将不负众望，继续发挥自身桩基施工的优势。发扬“自强不息、奋力拼搏、优质高速、争创一流”的企业精神，强化科学管理，精心组织施工。我公司通过认真学习和研究招标文件、施工图纸及招标资料，并在踏勘了施工现场，分析了影响施工的因素和本工程的施工特点、难点后，有充分的信心完成招标文件规定的所有工程的承包任务，确保工程建设顺利进行，为工程的建成打下良好的基础。,我公司在施工中将选派一名施工有为的项目经理进场指挥施工，该同志经验丰富，在桩基工程施工中积累了丰富的施工经验，在省、市曾多次组织施工大型桩基工程，并受到建设单位、监理单位、设计单位及桩基检测单位的一致好评。施工流向：工程试桩静压方桩（工程桩施工）双轴深层搅拌桩施工支护钻孔灌注桩施工降水井、观测井施工护坡施工（三）施工组织设计编制依据1、工程设计图纸、地质勘探资料。2、建筑地基基础工程施工质量验收规范（GB50202-2002）3、混凝土质量控制标准（GB50164-92）4、建筑地基处理技术规范（JGJ79-91）5、混凝土外加剂应用技术规范（GBJ119-88）6、钢筋机械连接通用技术规程（JGJ107-96）7、普通混凝土用碎石和卵石质量标准及检验方法（JGJ53-92）8、钢筋焊接及验收规程（JGJ18-96）9、钢筋焊接接头试验方法（JGJ27-86）10、建筑机械使用安全技术规程（JGJ33-86）11、施工现场临时用电安全技术规程（JGJ48-88）12、建筑工程质量验收统一标准（GB50300-2001）未列出的以现行国家规范、地方标准为准。（四）施工段划分本工程根据图纸划分施工段，各分部分项工程各为一个施工段，桩基施工时实行统一管理，分段作业，施工时可从一端逐步展开。第二章,施工准备1、建立项目经理部，落实人员到岗并开展工作。2、机械进场前，根据现场情况分区段进行布置。规划好场内道路、堆料场地和场内运桩道路。配合甲方做到施工场地“三通一平”，清除现场障碍，满足10T超长汽车进入施工现场。3、机械进场前，做好机械设备的维修、保养工作，施工前作试运转，保证进场设备完好。组织桩机进场，做好桩机安装调试工作。4、开工前，落实好所需方桩、砼及钢筋的供应计划，按设计要求和规范要求验收。桩要摆放整齐，提前做好各种材料的报验工作。5、开工前，按施工平面图的要求作好施工区的供电、供水、施工道路、施工设施及生活设施的布置和安排，合理利用施工场地。6、接收甲方提供的基准轴线和水准点，办理必要的移交点签证手续。确定定位放线方案，做好场内增设控制点的测量和埋设工作，以便日后测放桩位。7、施工前应由设计部门作好图纸会审及技术交底工作，同时作好施工单位内部技术交底工作，熟悉图纸及相关规范、规程，使参与施工人员、技术人员和工人熟悉工程特点及各自工作内容。8、施工时，每根桩施工时应标明作业班组编号、班长姓名、桩号、桩长，做到施工有序。第三章,施工工艺及技术措施一、根据设计图纸要求，结合我公司的施工经验，本工程拟选用2台100型钻孔桩机及一台静压桩机进场施工。（一）静压管桩施工工艺流程：放桩位桩机就位校桩位喂桩打桩接桩打桩送桩至设计标高桩机移位（二）灌注桩施工工艺流程：桩位孔开挖钻孔桩机就位校桩位钻孔清孔钢筋安放导管安放二次清孔砼灌注桩机移位。二、静压预应力方桩施工方法及技术流程（一）施工方法1、合理安排施工顺序，加强工序衔接、协调。按总的工期要求，明确桩机任务，在保证工程质量的前提下完成或提前完成进行奖励，以调动桩基施工人员的积极性。2、加强机械的维修保养工作，确保机械100%完好率，备足易损零配件，以保持设备完好率。,3、不定期召开工程例会，协调解决有关施工中出现的相关问题，确保进度计划按期实施。4、设立项目经理部，由项目经理或项目副经理在现场统一协调指挥保证工程按进度计划如期实施。5、施工中若遇到特殊土层或其它无法预见的因素而影响工程进度时，可立即与甲方或监理联系，增加施工机械设备，确保工期按期完成。6、施工中出现任何问题，与业主、设计单位及现场监理工程师联系，及时解决。运,桩吊桩、喂桩平整场地测量放样桩机就位桩身、机架垂直度校正中、校直打,桩喂桩、校直、接桩送桩到入设计深度成,桩检验（二）工艺流程打桩施工工艺流程图（三）技术措施1、测量放线：在施工现场设置测量基线点及水准点，以满足工程施工的需要，测量基线布设于建筑物的外侧，定期检查校正。测放桩位的样桩，采用8钢筋或涂红色油漆作为醒目标记，经监理复核后才能使用。2、影响桩位偏移的因素很多，施工过程中应注意以下几个方面：施工放样后应进行轴线与控制基准线、桩位与轴线、桩位与桩位之间关系的检查。由于挤土效应造成地面变形，致使所放样桩位移，打桩机就位后，应对样桩进行校核，无误后再对中、打桩。打桩过程中，桩端遇到地下障碍物造成桩倾斜位移时，应将桩拨出，清除障碍物后再打。打桩机工作时机身应调平，打同一根桩各工序应连续进行。2、方桩的验收：（1）、方桩采用HKFZ-A-500（300）-C80及JAZHb-50-1010CG桩型。本工程预应力方桩要选用质量信誉好的方桩厂提供，桩进场必须提供桩合格证，原材料质保书和复检报告，桩身标明生产日期，我方材料员进行现场验收。（2）、方桩外观质量验收：粘皮和麻面：局部粘皮和麻面累计面积不大于桩总外表面积的0.5%;粘皮和麻面的深度不大于10mm且应修补。、局部磕损:深度不大于10mm,每处面积不大于50cm2,且应修补。、内外表面露筋：不允许。、表面裂缝：不得出现环向或纵向裂缝，但龟裂及水纹不在此限。、桩端面平整度：管桩端面的砼及主筋墩头不得高出端板平面。、桩套箍凹陷：凹陷深度不大于10,mm。、内表面砼坍落：不允许。、接头及桩套箍与桩身结合处，不允许有空洞和蜂窝。方桩尺寸允许偏差：,合格方桩允许偏差表偏差名称允许偏差（mm）1.长度+0.7%L，-0.5%L2.端部倾斜,0.5%D3.外径+5，-44.桩身弯曲度L5.壁厚,+5，06.保护层厚度,+10，-57.钢端板外径,+0，-28.钢端板内径+0，-19.钢端板外侧平面度,0.210.桩端板厚度度,正偏差不限，0注：上表参见标准图集（苏G/T17-2008）及（04G361）、江苏省结构构件标准图集先张法预应力混凝土方桩（苏G03-2002）和建筑地基基础工程施工质量验收规范（GB50202-2002）。3、方桩的吊运：方桩在运输堆放时的支点位置距离桩两端均为0.207L,(L为管桩长度)。方桩起吊时，将吊钩钩于方桩两端钢板处，绳索与桩身水平面所交夹角应大于450。方桩达到砼设计强度的100时，方可起吊运输和打桩。堆放场地必须平整、坚实，堆放层数不得超过二层。方桩进场后根据施工机台的工作区域，按工程施工进度分批进场并送至机台近前。4、静压桩施工4.1,桩机就位：桩机就位前，施工员及操作班长要先对机械进行检查调试，消除隐患。在机械运转正常、不漏油，不漏电等机械性能、安全性能安全满足施工条件的前提下，桩机即可就位。桩机就位时要对准桩位，机身要保持水平，稳固。4.2,喂桩与压桩：吊机吊喂前质检员、施工员应对商品桩进行确认当桩径、单支组合长度符合设计要求时再指挥吊车吊桩。喂桩对将其对准桩位，并用仪器或吊锤将桩身调控垂直，确认对位准确、桩身垂直即可开启油缸压桩。喂压中桩和上桩用相同的方法控制桩的垂直度。桩的垂直度偏差不得大于桩长的0.5%。4.3,接桩：当下节桩端压至露出地面600mm时即需接桩。本工程设计时接桩方式为焊接接桩。为确保接桩质量必须做到：a、电焊工持上岗证，电焊条由正规厂家生产，具备质保书或合格证。b、上下节桩对准，保持垂直。c、螺栓平直、色紧，焊缝饱满连续，清除药渣后检查不得有漏焊、气焊等缺陷。焊好后请监理验收签字。d、自然冷却10分钟方可连续压桩。3.4,送桩：测量人员按甲方提供的水准点测出场地的自然地面标高，再根据设计桩顶标高计算出送桩的深度，并在送桩器上用红柒标好送桩深度线。不同的桩顶标高送桩深度也不同。送桩器上的深度线要标明是哪一顶类桩顶标高的线防止出错。送桩完成再请监理验收。这一根桩应全部压完了。然后拔也送桩器，移机至下一根桩位继续压桩，直至竣工。4.5,注意事项：压桩、接桩、送桩的施工过程中，操作人员应集中注意力，密切注意观察施工状况，严格执行预应力钢筋混凝土方桩施工技术规程YBJ235-91等各项规定。当压桩时发生下列异常状况时应即时停压，向监理通报，由建设方请示设计院决策。异常情况如下：a、无法清除的地下障碍将桩位挤偏；b、桩位下有煤气，自来水及通讯电缆等管线；c、由桩长统一控制的桩，桩长无法达到设计要求，且差距较大；d、桩长与油压值双控的桩，桩长虽够但油压值偏低于可能影响单桩承载力；4.6,施工记录：记录员必须真实填写施工记录表，详尽记录各种技术数据，异常情
