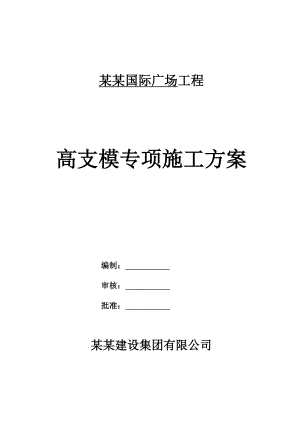

某某国际广场工程 高支模专项施工方案编制： 审核： 批准： 某某建设集团有限公司目 录 一、工程概况3二、编制依据4三、模板支架的搭设方案5四、材料要求9五、搭设劳务人员的选用及劳动力计划表、施工进度表9六、操作流程及施工方法10七、架体具体搭设要求10八、模板质量及验收标准11九、混凝土浇筑要求12十、模板拆除要求12十一、安全保护措施及施工监测13十二、应急救护预案13附件： 梁板模板扣件钢管高支撑计算书附件一：梁模板（750mm×1400mm）计算书 17附件二：梁模板（400mm×2300mm）计算书 34附件三：梁模板（900mm×1700mm）计算书 51附件四：板模板（400mm）计算书 68附图：附图一：高支模区域平面示意图及混凝土泵管布置图 78附图二：高支模区域局部平面示意图1 79附图三：高支模区域局部平面示意图2 80附图四：高支模区域局部平面示意图3 81附图五：高支模区域局部平面示意图4 82附图六：高支模区域局部平面示意图5 83附图七：梁750×1400高支模模板及楼板模板支撑图 84附图八：梁400×2300高支模模板及楼板模板支撑图 85附图九：梁900×1700高支模模板及楼板模板支撑图 86某某国际广场工程高支模专项施工方案一、工程概况项目名称：某某国际广场工程建设地点：南京市凤台南路以东宁芜铁路以西，赛虹桥立交的东南侧建设单位：南京某某置业有限公司设计单位：南京市建筑设计研究院有限责任公司监理单位：江苏三益建设监理有限公司某某国际广场1#8#栋工程，共8栋。本工程1#8#栋含各栋之间车库，在±0.000以下地下室部分均设为二层连通的整体结构（其中：7#楼的东侧和南侧、8#楼的西侧有局部一层地下室），地下室成不规则形状，建设用地面积约63529.9m2，地下室建筑面积约12万平方米。±0.000以上1#6#栋超高层住宅、7#、8#栋四层商业用房。某某国际广场±0.000以上1#6#栋超高层住宅工程，平面每栋均成近似长方形。本工程六栋总建筑面积约14.53万m2（其中：1#楼3.48万m2、2#楼2.68万m2、3#楼2.62万m2、4#楼1.79万m2、5#楼1.76万m2、6#楼2.2万m2），1#楼左栋、4#、5#、6#楼均为剪力墙结构体系；1#楼右栋和2#楼为框支剪力墙结构体系；3#楼为框架-剪力墙结构体系，其中1#、2#、4#、5#栋为19层，是挑高式公寓；3#、6#栋30层住宅楼。本施工方案所述内容处于：（见附图一至附图六：高支模区域平面图1-5）（1） 首层结构平面区域内：有高支模结构梁（轴线，-轴线）750×1400，750×1200；层高6.10m。见附图一、附图二；（2） 首层结构平面区域内：有高支模结构梁（轴线，-轴线）400×1400，400×1800；层高6.10m。见附图一、附图三；（3） 首层结构平面区域内：有高支模结构梁（轴线，-轴线）400×2300，400×1800；层高6.10m。见附图一、附图四；（4） 首层结构平面区域内：有高支模结构梁（轴线，-轴线）400×2300；层高6.10m。见附图一、附图五；（5） 首层结构平面区域内：有高支模结构梁（轴线，-轴线）900×1700,1000×1600；层高5.40m。见附图一、附图六；（6） 首层结构平面区域内：有楼面结构板厚250-400mm，以400mm计算；层高6.10m。（7） 首层承重结构梁支撑架体坐落在负一层钢筋混凝土结构平面对应梁上，负一层结构板厚200mm，设计荷载标准值为（商业用途）3.5KN/m2。经验算，负一层结构楼板不能完全承受首层结构施工全部荷载，因此，本方案采取在首层高支模梁板结构完成施工混凝土强度达到规定要求前对应下层（负二层）梁板模板支架不拆除，负二层模板支撑架体坐落在地下室底板上，并与负一层模板支撑架体上下对应。根据国家住房和建设部危险性较大的分部分项工程安全管理办法建质（2009）87号文和住房与建设部建设工程高大模板支撑系统施工安全监督管理导则建质2009254号文；及南京市南京市建筑工程危险性较大分部分项工程安全技术管理实施意见宁建工字2009104号文，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的现浇混凝土梁板构件模板支撑系统的专项施工方案必须组织专家进行论证的要求，特编制以下方案。二、编制依据1、混凝土结构工程施工质量验收规范GB50204-2002；2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001；3、建筑施工模板安全技术规范JGJ1622008；4、南京市建筑工程危险性较大分部分项工程安全技术管理实施意见宁建工字2009104号文；5、住房与建设部危险性较大的分部分项工程安全管理办法（建质200987号文；6、住房与建设部建设工程高大模板支撑系统施工安全监督管理导则建质2009254号文；7、根据江苏省、南京市和本地区的有关规定、本企业及项目部的施工现场安全生产保证计划和质量保证的要求；8、某某国际广场工程施工图纸。9、某某国际广场工程施工组织设计。10.杭州品茗建筑安全计算软件。三、模板支架的搭设方案根据工程特点并结合现场实际情况，本工程梁板高支模架体均采用钢管扣件式脚手架作为基本支撑架体。（1） 梁（轴线，-轴线750×1400mm等）模板支撑及构造参数：（见附图七）一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.75；梁截面高度 D(m):1.40混凝土板厚度(mm):250.00；立杆梁跨度方向间距La(m):0.60；立杆上端伸出至模板支撑点长度a(m):0.30；立杆步距h(m):1.50；梁支撑架搭设高度H(m)：6.10；梁两侧立柱间距(m):1.35；方木支撑垂直梁截面；梁底增加承重立杆根数:2；板底承重立杆横向间距或排距Lb(m):0.60；采用的钢管类型为48×3；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):38.4；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：45.0；梁底方木截面高度h(mm)：95.0；梁底纵向支撑根数：5；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：400；次楞根数：5；穿梁螺栓水平间距(mm)：400；穿梁螺栓直径(mm)：M14；穿梁螺栓竖向根数：4；穿梁螺栓竖向距（板底开始）的距离为：200mm，300mm，300mm，300mm；主楞龙骨材料：木楞,，宽度45mm，高度95mm；主楞合并根数：2；次楞龙骨材料：木楞,，宽度45mm，高度95mm；次楞合并根数：2；。（2）梁（轴线，-、-轴线400×2300mm等）模板支撑及构造参数：（见附图八）一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.40；梁截面高度 D(m):2.30；混凝土板厚度(mm):250.00；立杆梁跨度方向间距La(m):0.60；立杆上端伸出至模板支撑点长度a(m):0.30；立杆步距h(m):1.50；梁支撑架搭设高度H(m)：5.40；梁两侧立柱间距(m):1.00；方木支撑垂直梁截面；梁底增加承重立杆根数:2；板底承重立杆横向间距或排距Lb(m):0.60；采用的钢管类型为48×3；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):38.4；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：45.0；梁底方木截面高度h(mm)：95.0；梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：400；次楞根数：7；穿梁螺栓水平间距(mm)：400；穿梁螺栓竖向根数：6；穿梁螺栓直径(mm)：M14；穿梁螺栓竖向距（板底开始）的距离为：200mm，300mm，300mm，300mm，400mm，400mm；主楞龙骨材料：木楞,，宽度45mm，高度95mm；主楞合并根数：2；次楞龙骨材料：木楞,，宽度45mm，高度95mm；次楞合并根数：2；（3）梁（轴线，-轴线900×1700mm等）模板支撑及构造参数：（见附图九）一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.90；梁截面高度 D(m):1.70混凝土板厚度(mm):250.00；立杆梁跨度方向间距La(m):0.60；立杆上端伸出至模板支撑点长度a(m):0.30；立杆步距h(m):1.50；梁支撑架搭设高度H(m)：5.40；梁两侧立柱间距(m):1.50；方木支撑垂直梁截面；梁底增加承重立杆根数:4；板底承重立杆横向间距或排距Lb(m):0.60；采用的钢管类型为48×3；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷
