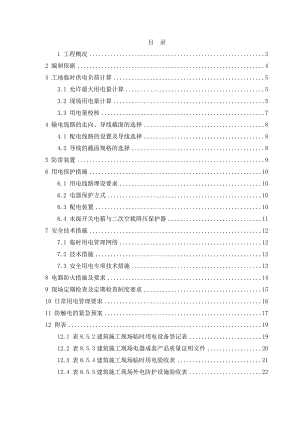

    江苏某快速化道路改造工程施工用电方案(配电箱布置图).doc

    目 录1 工程概况32 编制依据43 工地临时供电负荷计算53.1 允许最大用电量计算53.2 现场用电量计算53.3 用电量校核74 输电线路的走向、导线截面的选择84.1 配电线路的设置及导线选择84.2 导线的截面规格的选择85 防雷装置96 用电保护措施106.1 用电线路埋设要求106.2 电器保护方式106.3 配电装置106.4 末级开关电箱与二次空载降压保护器117 安全技术措施127.1 临时用电管理网络127.2 技术措施127.3 安全用电专项技术措施138 电器防火措施及要求149 现场定期检查及定期检查制度要求1510 日常用电管理要求1611 防触电的紧急预案1712 附表1912.1 表8.5.2建筑施工现场临时用电设备登记表1912.2 表8.5.3建筑施工现场电器成套产品质量证明文件2012.3 表8.5.4建筑施工现场临时用电验收表2112.4 表8.5.5建筑施工现场外电防护设施验收表2212.5 表8.5.6建筑施工现场临时用电设备调试记录2312.6 表8.5.7建筑施工现场临时用电接地电阻测试记录2412.7 表8.5.8建筑施工现场临时用电绝缘电阻测试记录2512.8 表8.5.9建筑施工现场漏电保护器试跳记录2612.9 表8.5.10建筑施工现场临时用电电工安装、巡检、维修、拆除工作记录2713 附图2813.1 施工现场临时用电示意图2813.2 临时用电示意图、配线箱设置图。281 工程概况某某大道是某某市快速路网规划中“一轴一环八射”中“八射”的最重要组成部分,作为某某市东西向的城市快速路,它不仅快速衔接主城区与通州区,还是机场和港口集疏运功能的区域快速通道。某某大道自通京大道以西已经快速化改造完毕,全线双向六车道高架,设计时速80Km/h。某某大道自通京大道以东为地面快速道路。 我标段位于通州区段,全线为一级公路,路幅宽48m=2×3m人行道+2×5m辅道+2×4m侧分带+2×0.5m路缘带+2×(3.75+2×3.5m)行车带+2×0.5m路缘带+0.5m中央隔离栏。E标工程主线项目范围西起某某大道JH39#墩,东至JH53#墩,南起DKS31#墩,北至DKS41#墩。施工范围为某某大道主线高架、东快速路主线高架、LA匝道、LB匝道、A匝道、B匝道、C匝道、E匝道、G匝道、H匝道,主要施工内容为具体施工内容有高架桥梁、地面道路、地面桥涵、雨污水管线工程。考虑业主已经在E标范围内设有4组箱变组(每组为200KVA+315KVA),施工时在D、E标交界处D标范围内设置1个箱变组考虑D、E合用,在F标立交范围内设置一个箱变组考虑到E、F合用,基本满足施工需求。在埋设管线的时候,保护好原有地下管线,严防挖电缆沟及打接地桩等作业发生管线损伤事故;在穿越交通繁忙的地面道路时,尽可能的选在夜间施工,注意交通安全。同时各施工工作面现场各配备1台250KVA的小型发电机,用于突发停电下紧急供电。2 编制依据为了更好地确保工程顺利、安全施工,保障职工的人身和电器设备的安全,进一步加强本工地的电器安全管理,根据建设部JGJ462005的规定,施工现场的临时用电设备在五台及五台以上,或设备总功率在50kW以上,应编制临时用电施工组织设计这一规定以及某某市安全管理部门关于施工现场用电安全管理规定,结合本工程项目具体实际,特编制本用电安全技术措施方案。编制依据规范1、安全电压(GB3805-84)2、施工现场临时用安全技术规范(JGJ46-2005)3、建筑施工安全检查标准(JGJ59-2011)4、建筑施工计算手册3 工地临时供电负荷计算3.1 允许最大用电量计算本工程现场建设单位设置了4组箱变,每组的额定功率为515kVA,因此根据建筑施工计算手册P1032,公式式中:变压器容量1.05功率损失系数可知现场最大用电使用功率为经计算结论:现场单组箱变可容许用电最大为490kVA。3.2 现场用电量计算1、施工大临设施用电本工程项目部大临借在当地工厂地块内,用水用电均通过工厂使用,因此不占据建设单位提供的施工用电供电。2、施工现场用电本工程现场施工可分为三个主要阶段。第一阶段:桩基施工第二阶段:下部结构施工第三阶段:上部结构施工现对三个阶段单组箱变用电情况进行分析校核。(1)第一阶段桩基施工,每组箱变带5台反循环桩机及其他零星设备,根据建筑施工计算手册表19-25对用电荷载进行取值。序号机械名称额定功率(kW)数量小计1钻孔桩机7553752钢筋切断机(GJ-40)5.52113钢筋调直机4145交流电弧焊机92106灰浆拌机326合计414(2)第二阶段下部结构施工,每组箱变带振捣器、电焊机等他零星设备,根据建筑施工计算手册表19-25对用电荷载进行取值。序号机械名称额定功率(kW)数量小计1钢筋切断机(GJ-40)5.54222交流电弧焊机98723弯曲机34124钢筋调直机4285木工电刨5.58446圆锯5.54227插入式振捣器1.520308水泵4.51254合计264(3)第三阶段上部结构施工,每组箱变带振捣器、电焊机等他零星设备,根据建筑施工计算手册表19-25对用电荷载进行取值。序号机械名称额定功率(kW)数量小计1钢筋切断机(GJ-40)5.56332交流电弧焊机9121083弯曲机36184钢筋调直机4285木工电刨5.510556圆锯5.58447插入式振捣器1.528428水泵4.51254合计362综合三个阶段的施工情况,第一阶段用电量最大,因此以第一阶段用电量进行校核。3.3 用电量校核根据建筑施工计算手册P1029公式19-27式中: 计算用电量; 全部施工动力用电设备额定用电量之和; 电焊机额定容量(kVA); 全部施工动力用电设备同时使用系数,本工程取值为0.7; 电焊机同时使用系数,本工程取值为0.6; 用电设备功率因素,施工最高为0.750.78,一般为0.650.75。经计算因此,满足单组箱变最大用电量要求。现场箱变符合施工用电要求。另外,考虑到施工用不可预见的停电现象电量比较紧张,决定另备2台250kVA柴油发电机,一旦停电,部分施工动力设备采用柴油发电机进行电力补给。4 输电线路的走向、导线截面的选择4.1 配电线路的设置及导线选择施工现场按“三级配电、两级保护”的要求设置临时用电,采用三相五线制进行输电,保护零线不得与工作零线混接。部分施工动力设备采用发电机进行电力补给!具体用电分配情况依据现场确定。我标段工程沿线共布置专用4个箱变组,具体位置详见附图。配电线路沿红线内侧布置。4.2 导线的截面规格的选择采用实埋五芯电缆,现场落地埋入70或95平方五芯铜芯电缆输出,因此须复核电缆的截面是否符合要求。依现场电箱的布置情况,根据建筑施工计算手册计算其承担的负荷。公式为:式中:线路工作电流(A) 线路工作电压(V),取值为380V 其他意义同前。可得简化公式为:,即表示1kW耗电量等于2A电流。本工程箱变内输出五路线,带入本工程计算结果可得查电力电缆载流量表得YC3×95+2×50的铜芯电力电缆敷设的长期允许额定载流量为300A,符合要求。5 防雷装置施工现场内机械设备及高架设施的防雷措施;1、本工程施工现场内的旋挖机等机械设备,以及钢脚手架和正在施工的,在建工程等金属结构应按照规范规定安装防雷装置。2、做防雷接地机械上的电器设备,所连接的PE线必须同时做重复接地,同一台机械电器设备的重复接地和机械的防雷接地可共用同一接地体但接地电阻应符合重复接地电阻值的要求。3、机械设备或设施的防雷引下线可利用该设备或设施的金属结构体,应保证电器连接。为了保证安全另外安装一组引下线,采用大于10圆钢或扁钢其截面积大于48mm2,通常用12mmx4mm、25mmx4mm。还可以采用162铜芯绝缘线引下均可。4、施工现场不少于三处重复接地,专用保护零线全部采用黄/绿双色统一标志多股铜芯线截面不小于16mm2。防雷装置的冲击接地电阻应30。6 用电保护措施6.1 用电线路埋设要求电缆线路的埋设深度应60cm;埋入地下的电缆不准有接头;电缆接头应牢固可靠,并作绝缘处理,保持绝缘强度,不得承受张力且设置防雨措施;涉及过路的电缆线路必须按规范要求采用适配的钢管护套。6.2 电器保护方式电器保护方式均采用保护接零、重复接地。按规定:电源及总配电箱处的重复接地的接地电阻应4;其他各处的重复接地的接地电阻应10。1、本现场临时用电工程采用中性点直接接地的380/220V三相四线制的低压电力系统,同时采用TN-S接零保护系统,即三相五线制;2、专用保护接零线(以下简称PE线)从本现场配电总箱的重复接地装置上引出。PE线与工作零线(以下简称N线)应从同一接地装置上引出,但必须分开单独敷设。PE线在任何情况下都不准作为它用。每一条供电线路末端的PE线必须作好重复接地;3、PE线的截面积不少于N线的截面积,同时应能满足机械强度要求;4、现场设置的重复接地体的工作接地电阻值不能大于10,每个月要复测一次接地电阻值,并做好复测记录。每一条供电线路的末端重复接地体,采用5*5角钢。PE线与重复接地体间的电器联接,必须是采用螺栓作可靠连接。5、现场的一切电器设备在正常不带电情况下的金属外壳、框架、部件、金属操作台等必须与PE线作可靠的连接。6、现场使用的一切手持电动工具,如振动棒、平面振动器、蛙式打夯机等必须配置有专用PE触头的插销、插座,严禁把PE脚卸掉。手持电动工具的工作电源从具有漏电保护功能的卷缆器或插座箱内引出。严禁利用大地或机械本身金属结构做工作零线,也不得将线缆绑在金属架上。6.3 配电装置现场配电装置的构架及箱体均为金属材料,保证有足够的机械强度,也便于作保护接零。配电装置要固定牢固,做好防雨、防水、防尘措施;1、配电箱、开关箱选用合格成品箱。在定制各种配电箱时,应根据现场机械实际情况,施工现场临时用电安全技术规范(JGJ46-2005)的要求,给生产厂家提供准确、详细、技术资料和要求。签收时,应逐一对各种电箱进行严格检查、验收;2、配电设备的布置必须遵循安全、可靠、实用和经济的原则,并应便于安装、操作、搬运、检修、试验和监测。3、现场使用的各种电箱应有专人负责。箱体上要有名称、清晰的标识;箱内所配置的开关,要有回路、用途等标记。电箱内禁止存放各种杂物,箱体注意保持清洁。对运行中的各类电箱要进行定期巡视、检查。发现问题要及时处理,严禁带“病”运行;4、现场的每一用电设备,应有各自的专用开关箱,切实做到“一机、一闸、一箱、一漏”;5、现场的配电箱在使用过程中
