江苏某医院综合楼基坑支护工程施工组织设计(钻孔灌注桩、附示意图).doc

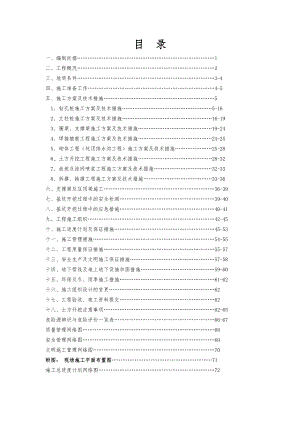

目 录一、编制依据1二、工程概况2三、地质条件3-4四、施工准备工作4-5五、施工方案及技术措施51、钻孔桩施工方案及技术措施5-162、立柱桩施工方案及技术措施16-193、圈梁、支撑梁施工方案及技术措施19-244、焊接植筋工程施工方案及技术措施24-255、砌体工程（坑顶排水沟工程）施工方案及技术措施25-286、土方开挖工程施工方案及技术措施28-327、放坡及挂网喷浆工程施工方案及技术措施32-338、拆撑、换撑工程施工方案及技术措施33-36六、支撑梁及压顶梁施工36-39七、基坑开挖过程中的安全检测39-40八、基坑开挖过程中的应急措施40-41九、工程施工组织42-45十、施工进度计划及保证措施45-53十一、施工管理措施54-55十二、工程质量保证措施55-57十三、安全生产及文明施工保证措施57-58十四、地下管线及地上地下设施加固措施59-60十五、环保及冬、雨季施工措施61-62十六、施工组织设计的变更62十七、工程验收、竣工资料提交62十八、土方开挖注意事项62-65危险源辨识与危险评价一览表66-67质量管理网络图68安全管理网络图69文明施工管理网络图70附图： 现场施工平面布置图71施工总进度计划网络图72一、编制依据1、建筑工程施工质量验收统一标准 （GB50300-2001）2、建筑基坑支护技术规范 （JGJ120-99）3、工程测量规范 （GB50026-2007）4、建筑变形测量规范 （JGJ8-2007）5、混凝土结构工程施工质量验收规范 （GB50204-2002）6、普通混凝土用砂、石质量及检验方法标准（JGJ52-2006）7、钢筋机械连接通用技术规程 （JGJ107-2003）8、 钢筋焊接接头试验方法 （JGJ/T27-2001 J140-2001）9、钢结构工程施工及验收规范 （GB50205-2001）10、建筑与市政降水工程技术规范 （JGJ/T111-98）11、施工现场临时用电安全技术规范 （JGJ46-2005）12、安全防范工程技术规范 （GB50348-2004）13、建筑机械安全技术规程 （JGJ33-2001）14、建筑工程文件归档整理规范 （GB/T50328-2001）15、建筑施工安全检查标准 （JGJ59-99）16、建筑工程项目管理规范 （GB/T50326-2006）17、江苏省建筑安装工程施工技术操作规程 （DGJ32/J2752-2006）18、江苏省建筑施工安全生产条件评价规范 （DGJ32/JJ55-2006）19、 某某口腔医院扩建医疗综合楼岩土工程勘察报告（编号： KC12070）20、危险性较大的分布分项工程安全管理办法建质【2009】87号文21、某某市建筑工程危险性较大的分布分项工程安全技术管理实施意见宁建工字【2009】104号文二、工程概况拟建医疗综合楼位于某某区中央路30号，北侧距离口腔医院老地下室外墙约1.25m，西侧紧邻中央路地铁1号线约50.2m，东侧邻近南大小区最小距离8.5m,最远距离19.5m,南侧临近松鹤楼约11.5m。本工程为在现有15层口腔医疗大楼南侧新建一幢1316层医疗综合楼，综合楼东侧为5层裙楼，采用框架剪力墙结构，柱网7.8×7.8m；主楼和裙楼部分下设3层地下车库（部分外扩），基坑面积约3200m2，基坑周长约260m，基坑挖深约18-19m；深基坑支护为900、1000钻孔灌注桩挡土，浅基坑支护为700钻孔灌注桩档土；坑内采用三层钢筋混凝土支撑。坑壁内侧采用挂网喷浆，基坑排水采用排水沟及集水井排水。新楼与老楼之间通过4层钢结构走廊连接，走廊东侧下设有一层地下室，地下室埋深约6m，并与老楼地下室相连。本工程地基基础设计等级甲级，抗震设防类别为乙类。工程重要性等级为二级，场地复杂程度和地基复杂程度均为二级。根据岩土工程勘察规范（GB50021-2001，2009年版），划分岩土工程勘察等级为乙级。施工内容为基坑支护、立柱桩、混凝土支撑、土方开挖，建设单位为某某市口腔医院，监理单位为某某苏宁建设监理有限公司，勘察单位及基坑支护设计单位为江苏今迈工程勘察有限公司。基坑支护由江苏省岩土工程公司施工。 支护结构：1、基坑采用钻孔桩灌注桩桩径分别为1000mm计133根、900mm计59根、700mm计37根加三层砼内支撑作为支护结构。2、普通立柱桩：ZCLZ1/2桩径900mm计15根，有效桩长5m。3、栈桥立柱桩：ZQLZ1/2桩径900mm计30根，有效桩长5m。材料要求：（1）水泥采用42.5级普通硅酸盐水泥；（2）混凝土等级：桩顶冠梁、二三层围檩以及混凝土支撑混凝土等级均为C35，钻孔灌注桩要求水下C35、立柱桩混凝土等级要求水下灌注C30。（3）钢筋等级：详见施工图纸。（4）焊接：焊接HPB300、HRB335、Q235B级钢筋时采用E4303系列焊条；焊接HRB400级钢筋时采用E5003系列焊条。焊接应满足建筑钢结构技术规程（JGJ281-2002）及相关规定。三、地质条件（一）地形地貌拟建工程位于某某市口腔医院院内，中央路东侧。勘察期间，场地范围原有大部分房屋已被拆除，部分区域堆填了厚度不等的建筑垃圾，勘察前已整平，现地形基本平坦，地面高程在19.421.18m（吴淞高程系）之间。现场地东侧尚有建筑未完全拆除，影响勘察施工。另外，原有建筑物地下室外扩影响勘察施工。场地地貌单元为阶地。（二）岩土层结构分布特征根据野外勘探鉴别、原位测试，结合室内岩土试验资料综合分析，场地岩土层分布见报告附件工程地质剖面图，现综合叙述如下：-1杂填土：灰褐灰色，松散稍密状，为粉质粘土混大量碎砖、碎石填积，填龄5年以上，部分区域为勘探前拆房留下的建筑垃圾，密实度、均匀性差。层厚0.3-6.3m。-2素填土：褐黄色，可塑，土质不均匀，由粉质粘土混少量碎石填积，填龄在10年以上。层顶埋深0.32.1m，层厚0.21.4m。-1b1-2粘土、粉质粘土：褐黄黄褐色，可硬塑，夹铁锰结核，切面稍有光滑，韧性中等，干强度中等偏高。层顶埋深0.9-6.3m，层厚0.6-11.1m。-3b1粉质粘土、粘土：棕褐棕红色，硬塑，局部可塑，切面较光滑，韧性、干强度中等高，局部底部夹安山岩风化碎屑。层顶埋深3.1-12.7m，层厚0.7-4.7m。J3L-2-1强风化安山岩：灰紫紫红色，风化强烈，岩石结构大部分破坏，岩芯易捏碎，碎后呈砂土状，局部夹少量中风化岩碎块，属极软岩，岩体基本质量等级为级，遇水易软化。层顶埋深4.1-14.9m，层厚1.0-6.9m。J3L-2-2强风化安山岩：灰紫紫红色，风化强烈，岩石结构基本破坏，已风化呈砂土夹中风化碎块状，中风化碎岩块含量不均匀，一般5%20%不等，局部含量在25%，块径58cm，少量大于10cm，属极软岩，岩体基本质量等级为级，遇水易软化。层顶埋深7.8-17.1m，层厚1.0-10.0m。J3L-3-1中风化破碎安山岩:灰紫紫红色，节理，裂隙极为发育，岩体破碎，岩质软硬相间不均，节理，裂隙中间夹有强风化岩，属较软岩，局部为较硬岩，岩体基本质量等级主要为级。层顶埋深9.2-27.1m，揭露厚度1.4-15.5m。J3L-3-2中风化安山岩：灰黄紫红色，属较软岩、部分软岩，岩体较完整，局部有节理裂隙发育，岩体基本质量等级为级。层顶埋深10.2-32.3m，揭露厚度2.3-10.9m。（三）地下水埋藏条件3.1 场地地下水类型及埋藏条件经勘察揭示，场地勘探深度范围内有潜水及基岩裂隙水。潜水含水层为层人工填土，隔水底板为-1b1-2粘土、粉质粘土。人工填土结构松散，密实度差，透水性较好，属弱透水地层，雨季时有一定出水量。-1b1-2层粘土、粉质粘土富水性差，属微不透水地层，为相对隔水层。某某地下水最高水位一般在78月份，最低水位多出现在旱季12月份至翌年3月份。野外勘探时间为2012年11月，勘探期间量测的地下水稳定水位埋深在地面下1.41.8m，高程为19.1119.12m（吴淞高程系）。地下水主要接受大气降水的入渗补给，以垂直蒸发和径流方式排泄，水位受季节性变化影响较大，年变化幅度在1m左右。5.1.2基岩裂隙水场地下伏基岩为侏罗系安山岩，J3L-2强风化和J3L-3中风化岩体中的风化裂隙和构造裂隙中存在有地下水。基岩裂隙水补给来源主要为地下径流的侧向补给，同样以侧向径流为主要排泄方式。勘探期间，在钻孔中量测的基岩裂隙水水位埋深在现地面下3.64.8m，高程16.3817.17m（吴淞高程系）。地下水位随季节不同有升降变化，年变幅为0.51.0m左右。四、施工准备工作1、施工前期准备、施工现场的“三通一平”及供水、排水系统的设置，排水系统应完善。、施工现场的轴线测量，控制点的布设，应在施工区域外引设永久控制点。、甲方提供的施工用水、生活用水已能满足要求，现场已有三台630千伏安变电箱，能满足现场的施工需求。、根据轴线测设的情况，进行现场平面布置，合理规划施工区域，合理布置非施工区域，并做好冲洗台，方便运输及文明施工管理。、施工设备进场后进行安装，检修，调试，试运转。检查导管的密封性。、水泥库的搭建和防潮处理。、根据拟定的施工顺序，工程结束后复原，桩位钢护筒的开挖埋设工作。、临时施工道路宽度6米，厚度50cm-60cm，铺设时间开工前。、临时排水系统计划：开工前平整场地时一并完
