江苏某化工技改扩建项目循环水池施工方案(附示意图).doc

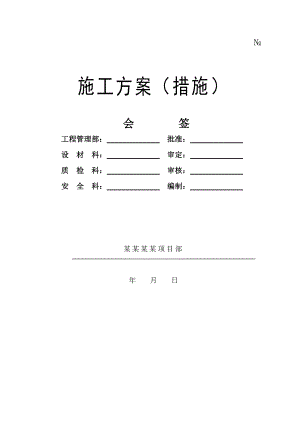

施工方案（措施）会 签工程管理部： 批准： 设材科： 审定： 质检科： 审核： 安全科： 编制： 某某某某项目部年 月 日目 录1、 编制说明及编制依据2、 工程概况3、 施工部署4、 主要施工方案和技术组织措施5、 冬季施工措施6、 质量保证措施7、 工期保证措施8、 安全文明施工及环保措施9、 现场消防保卫管理措施10、 降低成本措施11、 突发事件的预备方案12、 施工平面布置图1. 编制说明及编制依据1.1 编制说明1.1.1目的：认真贯彻执行公司质量方针，精心组织施工，确保工程“高质量、快进度、低成本”地完成，坚持“安全第一，预防为本”的法则，创造更好的经济效益和社会效益。1.1.2 内容：本方案主要对该单位工程的施工程序、资源配备、主要分部分项工程的施工方法、进度控制·、质量安全措施等方面进行叙述。1.1.3实施：本方案作为本工程施工时的原则性指导文件，具体施工过程中可因条件变化进行适宜性变更。本方案由工程技术部负责实施，并进行书面的、口头的技术交底。1.2 编制依据1.2.1建筑施工手册缩印本第四版。1.2.2江苏第一工业设计院设计的施工图。1.2.3国家现行的有关施工质量验收规范、标准（见下表）。序 号编 号规 范 名 称1GB50300-2001建筑工程施工质量验收统一标准2GB/T50328-2001建设工程文件归档整理规范3GB/T50326-2001建设工程项目管理规范4GB50026-93工程测量规范5GB50202-2002建筑地基基础工程施工质量验收规范6GB50204-2002混凝土结构工程施工质量验收规范7GB50210-2001建筑装饰装修工程质量验收规范8GB50328-2002地下防水工程质量验收规范9GBJ107-87混凝土强度检验评定标准10JGJ/T10-95混凝土泵送施工技术规范11JGJ59-99建筑施工安全检查标准12JGJ80-91建筑施工高处作业安全技术规范13JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范14JGJ146-2004建筑施工现场环境与卫生标准1.2.4其它其 它 文 件序号类 别名 称1企业质量、环境、职业健康安全管理手册2企业质量、环境、职业健康安全管理体系程序文件3国家建筑工程强制性标准条文4企业建筑分项施工工艺标准手册2. 工程概况2.1工程概况：工程名称: 江苏中能工程1.5万吨/年多晶硅技改扩建项目2#循环水A、B、C工程；工程地点: 本工程位于某某市金山桥经济开发区杨山路北侧；建设单位: 江苏中能硅业科技发展有限公司；设计单位:中国·天津市化工设计院；监理单位:南京华源工程管理有限公司；施工单位:中国化学工程第三建设有限公司；2.2 构造特征：2.2.1“江苏中能1.5万吨/年多晶硅技改扩建项目2#循环水A、B、C工程”包括:冷却塔水池、吸水池、泵房及设备基础。2.2.2建筑设计使用年限为50年，抗震设防烈度7度<0.10>,环境类别为:二b。建筑结构的安全等级为二级。地下工程防水等级为:二级。2.2.3基础垫层为C15素砼，水池混凝土强度等级:C30，混凝土抗渗强度等级为:S6。2.2.4钢筋:HPB235； HRB335;钢材:均采用Q235B，焊条采用E43XX。2.2.5混凝土保护层厚度:池壁35mm；底板40mm；柱40mm。2.3施工条件：本工程位于三期802D工程东侧，周围施工空间较大。 2.4 施工中需重点控制的内容2.4.1 地基验收地基验收应及时进行。请设计单位组织地勘单位现场代表、业主现场代表及监理单位现场代表跟踪地基持力层到位情况，及时组织地基验槽，避免地基暴露时间过长，使其受雨水、大气等因素的扰动，从而出现反复清理基底的情况。2.4.2抗渗砼配比控制：本工程水池砼设计为S6级C35抗渗砼，采用商品砼。3. 施工部署3.1 项目管理目标3.1.1 质量目标3.1.1.1 工程质量满足设计、规范规定性能、安全和可靠性等方面的要求。3.1.1.2各单位工程质量目标为合格。3.1.2 安全文明生产目标严格按JGJ59-99规范要求组织施工；现场施工整洁文明。3.1.3 环境保护目标环境保护要求的各项污梁指标控制规定范围内。3.1.4服务目标建造顾客（总包单位、业主、监理、设计）满意工程，争创顾客满意度100%。3.2 项目管理机构介绍3.2.1 项目管理机构组建说明为确保优质、高速、安全、低耗地完成本工程建设任务，我公司将选派精干的管理人员和作业队伍进驻现场，负责承包任务的实施。现场设置项目部，项目部设立“三部一室一站”，即：工程部、供应部、经营财务部、综合办公室和质量安全站，其职责分别是：指挥职能、组织职能、监督职能、计划职能、控制职能、协调职能，其组织机构关系详见项目组织机构图。3.2.2 项目管理组织机构图项 目 组 织 机 构 图项目经理项目副经理项目总工安全经理工程技术部质安站经营财务部部供应部综合办公室消防保卫员质检员预算师生活后勤负责人施工员出纳员物资设备采购员物资管理员会计师安全员劳资员计量试验员测量员资料员水电安装队后勤服务队机运队土方队瓦工队架子队钢筋加工队木工模板队砼施工队3.3 施工准备3.3.1 入场准备项目人员、机具等入场准备工作已就绪，现场具备开工条件随时可组织开工。3.3.2 技术准备修订和编制施工组织设计、施工方案等，报业主和监理审批认可。3.3.3 现场准备根据现场的条件和业主的要求进行现场平面、空间的分配和动态化管理。3.3.4 机具准备拟投入本工程主要施工机械设备见下表主要施工机具、设备一览表序号机具名称型 号单位数量进场时间1砂浆搅拌机200L台3已进场2切断机640mm台6已进场3弯曲机640mm台6已进场4调直机412mm台6已进场5蛙式打夯机台6已进场6振动棒30、50套15已进场7平板振动器台10已进场8交流焊机BX1-400台6已进场9氧乙炔工具套10已进场10电 锤日产台6已进场11电动切割机40台3已进场12电动磨光机220V台3已进场13电 钻220V台6已进场14泥浆泵100台10已进场15圆盘锯（多功能）40台3已进场16经纬仪DJ2-1台3已进场17水准仪DS1台3已进场18磅 秤1T台3已进场22漏电保护器检测仪台3已进场23塔吊QTZ40台6已进场3.3.5 物质准备主要材料，先落实货源，再按计划采购供应，陆续进场。主要周转材料需用量计划见下表。周转材料需用量计划序号名 称规格型号单位数量进场时间1钢 管48 ×3.5t300已具备3扣 件个45000已具备4竹跳板块500已具备5竹夹板=18mmm25000已具备6木 板厚 30-50m2300已具备8木 枋50×100×3000mmm3450已具备9安全网m2200已具备11小推车200L只10已具备12照明灯1KW只20已具备3.3.6 施工力量准备根据本工程的特点计划投入本工程的施工作业班组如下及任务划分如下：。 (1)木工班：承担放线、支模、加固、预埋螺栓加固、预留孔洞设置、拆模、清理、校正、堆放整齐等。(2)钢筋班：承担钢筋加工、制作与绑扎，并负责钢筋半成品的运输、堆放及成品保护。(3)砼工班：承担本砼的浇筑、振捣、养护等施工任务。(4)瓦工班：承担砌筑、抹灰、成品保护等施工任务。(5)架子班：承担室内外脚手架搭设与拆除。劳动力计划见下表：劳 动 力 计 划 表序号工种名称人数备 注1木 工60配模、放线、支模、拆模、预埋件埋设2钢筋工40钢筋制作、绑扎、保护层控制3砼 工20砼搅拌、浇灌、找平、养护4瓦 工20砌筑、抹灰、抹面等5架子工20搭设内外架手架、挂安全网、配合支模6电 工3现场照明、电气管线预埋、安装、防雷系统安装7安装工8预埋安装、电焊、气割、机械修理8普 工20配合机械开挖土方、搬运材料、协助其它工种作业合 计191以上人员指高峰期人员，具体施工人员将按进度计划要求及时组织人员进退场4.主要施工方法和技术措施4.1施工测量4.1.1工程施工测量将根据业主提供的坐标点和高程控制点，结合总平面图和施工平面布置图，建立适合本工程和检测的平面控制网和高程控制网。4.1.2各种控制点的设计、选点、造标与埋设均应符合工程测量规范（GB50026-93）及业主要求。4.1.3现场的平面控制采用精密经纬仪进行闭合施测，高程控制采用水准仪，垂直度控制。施工期间各控制点应加以妥善保护，定期进行检查，防止遭到损坏。4.1.5 所有仪器和钢尺在使用前都必须送计量局进行检定，检验合格后方可使用。4.2土方工程4.2.1施工机具：挖土机、自卸汽车、铁锹（尖、平头两种）、手推车、梯子、小白线或20号铅丝和钢卷尺以及坡度尺等。4.2.2作业条件：(1)土方工程施工前要进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重复挖运。(2)土方开挖前，根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。场地内原为垃圾土回填，开挖时需挖至原土层，超挖部分用碎石回填至设计标高。(3)在挖土前，需要做好地面排水和降低地下水位工作。场地上部赋水层位主要为粉土，水位埋深22
