江苏某一级公路合同段高架桥钻孔灌注桩施工方案.doc

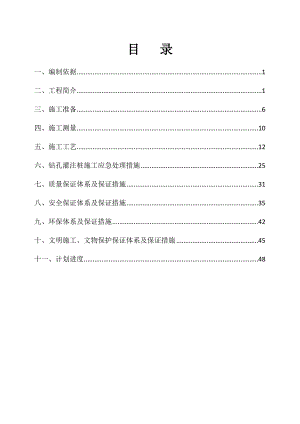

目 录 一、编制依据1二、工程简介1三、施工准备6四、施工测量10五、施工工艺12六、钻孔灌注桩施工应急处理措施25七、质量保证体系及保证措施31八、安全保证体系及保证措施35九、环保体系及保证措施42十、文明施工、文物保护保证体系及保证措施45十一、计划进度48江阴海港大道A标钻孔灌注桩施工方案 一、编制依据1.施工合同协议书，2012年7月16日2.施工图设计，2012年6月3.江阴市海港大道、江阴大道建设项目施工招标文件，2012年5月4.公路工程技术标准（JTG B01-2003）5.公路工程质量检验评定标准（JTG F801-2004）6公路桥涵施工技术规范（JTJ/ F50-2011）7.公路桥涵地基与基础设计规范（JTG D63-2007）8.其它相关的施工及验收规范、规程。二、工程简介江阴市海港大道起点位于滨江路南侧，桩号K0+000，路线由北向南，跨越海港大道、镇澄路、与芙蓉大道交叉后，继续向南跨越移山河，穿越凤凰山，跨过南焦路、黄昌河，在穿越秦望山后，跨越环山河、与规划江阴大道交叉，路线继续向南跨越戚月线、沿江高速公路，依次与月桐路、青桐路、青桐南路相交，终于暨南大道，终点桩号K19+484.209。路线全长约19.484Km，道路沿线经过申港、南闸、月城、青阳四个镇区。本项目按一级公路标准进行规划建设，设计车速100公里/小时，双向六车道，桥涵设计汽车荷载等级采用公路-I级(兼顾快速路标准）。 本合同段起止桩号为K0+000K5+000，路线全长5.000km，一般路段路基宽度47.0m，高架路段26.5m。设有互通2座：港城大道镇澄路互通桥涵有海港大道主线高架桥1座，全长1328m；匝道桥1座，全长189m（上、下匝道按1座计）；钱家庄桥1座，全长54.04m；圆管涵1道。芙蓉大道互通桥梁有主线桥1座，全长1515.53m，圆管涵、箱涵各一道。主线设有移山河桥1座（3×16mPC空心板），圆管涵6道。路基土石方以土方填筑为主，其中填方38.47万方，挖方13.7万方，利用土方5.47万方，借土填方36.5万方；路面结构采用20cm12%石灰土底基层、36cm水泥稳定碎石基层、18cm（4+6+8）沥青混凝土面层。本合同桩基总量为1156根，桩基类型均为摩擦桩。直径1.2米的桩基717根，直径1.5米的桩基439根。具体数量见下表：全桥桩基统计表序号墩台号1.2单桩长1.5单桩长根数桩长备注合计1.2m1.5m1.2m1.5m1H05014147000镇澄路互通高架桥2H1658852003H2658852004H3658852005H4658852006H5658852007H6658852008H770111107709H8701111077010H96588520011H106588520012H116588520013H126588520014H136588520015H146588520016H156588520017H166588520018H176588520019H186588520020H196588520021H206588520022H216588520023H22701111077024H23701111077025H246588520026H256588520027H266588520028H276588520029H286588520030H296588520031H306588520032H316588520033H326588520034H336588520035H346588520036H356588520037H366588520038H376588520039H387517171275040H397575159667545041H4065161610400高架桥小计3703205020850353042D0261212312 镇澄路互通高架桥匝道桥 43DH1508840044DH2508840045DH3508840046DH4508840047DH5508840048DH65088400匝道桥小计606002712049H414999441芙蓉大道互通主线桥主墩50H42489943251H43559949552H44559949553H45559949554H46539947755H47519945956H48489943257H49469941458H50469941459H51469941460H52469941461H53499944162H54529946863H55539947764H56539947765H57549948666H58549948667H59549948668H60559949569H61559949570H62559949571H63559949572H64559949573H65559949574H66609954075H67708856076H68639956777H69599953178H70569950479H71549948680H72549948681H73549948682H74549948683H75499944184H76489943285H77569950486H78568844887H79569950488H80549948689H81559949590H82569950491H83559949592H84549948693H85559949594H86569950495H87529946896H88519945997H8949.52020990小计45013731368131721798H4131882480芙蓉大道互通主线桥边墩99H4231882480100H4330882400101H4431882480102H4531882480103H4628882240104H4727882160105H4833882640106H4948883840107H5046883680108H5146880368109H5248880384110H5356880448111H5457884560112H55
