江苏某50x2MW风电项目土建安装工程风机承台施工专项方案.doc

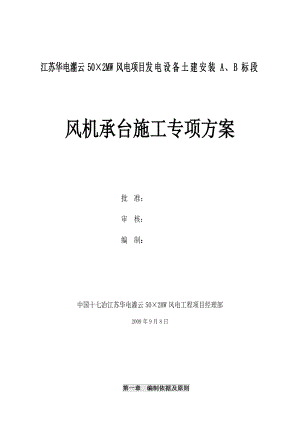

江苏华电灌云50×2MW风电项目发电设备土建安装A、B标段风机承台施工专项方案批 准：审 核：编 制：中国十七冶江苏华电灌云50×2MW风电工程项目经理部2009年9月8日第一章 编制依据及原则一 编制依据1 江苏华电风力发电有限公司工程招标文件、说明资料（暂无蓝图）。2 有关水文、气象资料。3 国家现行行业施工验收标准、规范、规程。4 江苏省连云港市地方政府的相关规定。5 电力生产企业安全设施规范手册。6 我单位承建类似工程的施工经验。7 已批复的施工组织设计二 编制原则1按照合同的各项条款要求，实质性响应业主的指令和要求。2 在满足要求的基础上坚持技术先进、管理科学、经济实用的原则，大力推行新技术、新工艺。3 坚持优先服从业主需要的原则，确保不影响业主正常投入使用。4 满足业主对工程建设的工期、质量、安全、文明施工、价格等方面的要求，优质高速安全地完成本工程合同范围内全部工作内容。5 做好环境保护，减少因施工对当地带来的一切不便。三 施工管理目标1 安全管理目标自工程开工至竣工，无工亡、无重伤、无恶性险肇事故，轻伤率控制在2以下，杜绝各种习惯性违章。总体目标：实现人身死亡事故为“零”，目标，并在工地范围内杜绝以下六种责任事故：重伤及以上事故。重大机械设备损坏事故。重大火灾事故。重大交通事故。重大环境污染事故及重大垮塌事故。大面积传染病和集体中毒事故。2 文明施工管理目标保证现场整洁、道路畅通，材料堆放整齐并标识，成品材料保护良好，现场排水通畅。3 质量目标：确保优良。4 工期目标：自开工令签发之日起计算日历天数，总工期210天内完成，2010年3月30日全部风机并网发电。满足业主随时调整区域工程进度要求。第二章 工程概况一 工程简介江苏华电灌云风力发电有限公司50×2MW风电机组项目发电设备土建安装工程风机承台项目；共计36座，分布在A、B二个施工标段。其中：A标段（CHDT156/09-SG-0201）风机承台施工范围：7-9#、14-25#、32#风机平台承台。主要工程量如下：C40砼：8654m3、C15砼：792m3、C15砼：3620m3、钢筋904T、开挖土方：11800 m3、回填土方：16000 m3。B标段（CHDT156/09-SG-0202）风机承台施工范围：1-6#、10-13#、26-36#风机承台。主要工程量如下：C40砼：10075 m3、C15砼：990 m3、C15砼：3620 m3、钢筋1095 T、开挖土方：13000 m3、回填土方：19000 m3。二 沿线地理位置、地形地貌、地质、气候及水文情况1、地理位置华电灌云风电项目工程场址位于连云港市灌云县临港产业区海岸滩涂，六圩港至二弯船闸的沿海区域，中心坐标为北纬34°3049.6"，东经119°406.6，面积约为11平方公里。风电场所在地标高在0m4m之间，本报告所采用高程均为1985年国家高程基准。2、地形地貌建场址区位于连云港市灌云县临港产业区海岸滩涂，六圩港至二弯船闸的沿海区域。灌云县属滨海平原，其间零星分布着大伊山、小伊山、亚芦山、伊芦山、罘山、张宝山等低矮孤山，其中仅大伊山海拔在200m以上，其它均在百米以下。拟建场区地处平原区，面积约为11km2，现主要为人工围垦的滩涂，分布较多的盐田、鱼塘等,属全新世洪冲击和海积平原地貌类型，成因较为简单，地形平坦，微向海边倾斜，地面平均高程在2.5m（黄海高程系）左右。3、气候环境连云港市处于暖温带与亚热带过渡地带，属暖温带湿润性季风海洋性气候，兼有暖温带和北亚热带气候特征，受西风带和副热带天气系统的共同影响，形成大风的天气系统很多，冬半年常有强冷空气影响，造成偏北大风；春季有高压后部西南大风；夏半年有温带气旋、热带气旋（台风）及强对流天气（雷雨强风、冰雹、龙卷）等，因此该地区各月都可出现大风。多年平均气温为14.2，多年极端最高气温为38.8，多年极端最低气温为13.9。从气候条件看，风能资源较为丰富。4、交通运输连云港是新亚欧大陆桥东桥头堡，居于横贯中国大陆东西的陇海铁路最东端，是中西部内陆省区最便捷的出海口岸。连云港集海陆空运输于一体，交通便捷，是全国45 个公路主枢纽之一，对外公路全面实现高速化，密度在全国、全省名列前茅，连（连云港）霍（新疆霍尔果斯）、同（黑龙江同江）三（海南三亚）两条国家级高速干道在此交汇，204 国道穿境而过。本工程位于连云港市东南，距市中心约50km，沿204 国道、灌云县内省道和沿海高速都可以到达海堤公路，海堤公路位于风电场之间，路宽6m，满足一般运输要求，交通便利。三 沿线工程建筑材料、水、电等建设条件本工程填方所需填料来源于就近取土或外购。对于就近取土时挖出的腐植质土或其它规范不允许的土，则不能作为填方材料。如果就近取土中土的含水量能满足压实度要求，或在施工工期允许的情况下，通过翻晒来降低土的含水量，则在满足填料强度要求的前提下可以使用，但必须获得监理和业主同意。沿线地势平坦，地下水位较高，取土较困难，拟考虑在保证用土质量的前提下，采用多渠道、多方式进行取土。外购不足的土石方量。施工期间用的水、电、临时运输道路自行解决。第三章 施工部署一 施工顺序桩基施工风机基础施工风机设备安装集电线路基础集电线路塔架安装集电线路安装。二 总体进度安排：1、 2009年9月1日：施工准备；2、1#风机承台开始进行承台土方基坑开挖、垫层砼浇注及承台砼浇注；3、逐渐形成不少于3个承台工作面；4、至2009年12月31日完成全部36座风机承台的施工，其中必须提供25座风机承台以备后续的机电设备安装任务。三 施工平面布置（一）、施工平面布置原则1、本工程将充分利用我公司前期道路平台施工时所筹建的大临设施。2、本工程大临设施将按照简易、实用、规整、文明、符合业主统一规定的原则，在现场设置必要的临时生产和办公设施。3、钢筋加工场：钢筋加工场充分利用各风机平台除风机承台施工区域以外的场地。4、现场通讯设施为确保工程顺利进行以及工程施工对外的联系方便，在办公区设置固定电话、传真机、电脑外，有关管理人员均采用手机、对讲机作为联系通讯工具。5、施工用水生产及生活用水用水采用打180M深井抽水以满足要求，采用水车供应至各用水点。6、施工用电现场施工自备2台10KW和2台50KW柴油发电机提供钢筋加工场及其它施工机具所需电量。第四章 项目资源计划我公司在本工程项目资源配置的总原则是：“在满足工程各项目标的前提下，优化动态配置、最大最精配备，高效合理使用，强化统一管理，确保工程各项目标的实现”。一、人力资源配置计划及平衡1、资源配置原则人力资源按管理人员“精干高效”，施工人员“专业熟练”的原则配置。2、劳动力需用量计划劳动力资源配置计划见下表（按1个标段配置）：（A、B标段）劳动力资源配置计划一览表序号工 种人 数1木 工122钢筋工243砼 工164瓦 工85操作手156架子工87电 工48电焊工49普 工20二、主要施工机械设备需用计划（按1个标段配置）主要施工机械设备表序号设备名称型号规格数量生产能力备注4柴油发电机10、50 KVA各2台6挖土机WY603台10汽车吊QY1301台130t安装基础环16平板车CA4143P1K2A801台40t转运18小货车SZY5040XGC1台11人装载工具、人19自卸汽车1辆20汽车1辆36钢筋切断机CJ-401台37钢筋弯曲机WJ40-11台38钢筋对焊机UNI-1001台3940414243插入振动器HZ-506台40潜水泵2”、4“污水各4台排水43精密水准仪WILDN31台用于基础安装44全站仪LeicaTC11021台第五章 承台基础专项工程施工方案针对本工程的工程特点、工期要求、安全质量目标及我单位实际情况，我单位安排具有丰富的施工经验的专业化队伍组织施工，以确保各分项工程优质高效的完成一、主要施工工艺流程：定位放线机械挖土人工清理修正基槽验收放线桩头处理铁件安装垫层砼施工放线基础环安装、调平基础钢筋绑扎预埋管、接地线安装支模验收基础砼施工砼养护、砼内部温控拆模验收土方回填基础环平整度复核交安。二、施工测量1、根据业主提供的测量控制点及资料，按照规范要求建立测量控制网，经监理方批准后作为桩基、风机基础及风机设备安装工程施工测量放线的依据。2、砼浇灌完毕拆模后，项目部应立即组织观测，加强保护措施，防止机械人员其他物体等意外碰撞，毁坏标识，测量数据应及时填入观测手薄，其数据不允许涂改，保持数据的原始性、真实性。3、观测数据、观测时间均应详细记录。二、土方工程1、根据施工现场坐标控制点，包括基线和水平基准点，定出基础轴线，再根据轴线定出基坑开挖线。利用白灰进行放线。灰线、轴线经复核检查无误后方可进行挖土施工。2、土方开挖采取以机械施工开挖为主，人工配合为辅的方法。基坑开挖按照沿基础结构尺寸每边各加宽一米进行，基坑开挖边坡系数采用1：1，施工过程中要控制好基底标高，并预留300mm厚的基底土层，人工清底。开挖的土方按照工程公司制定的地点及要求进行堆放。3、对于没有达到设计标高的桩，在基坑开挖过程中采取风镐破除或割桩机分段割除，避免桩的位移、断裂。4、桩基经实验合格后，方可进行下道工序施工。5、土方允许偏差和检查方法如下：项次项目允许偏差（mm）检查方法1标高-50水准仪检查2长度、宽度（由设计中心线向两边量）200-50经纬仪、拉线、尺量3边坡坡度不允许观察或坡度检查6、基础基坑四周设约2m高的阻水围堰及300mm宽的排水明沟，沟底坡度2%，并设置集水井，水泵排水。尽量避开海水涨潮时施工土方及垫层。7、基础开挖时，及时在开挖好的基础四周加设防护栏杆并有醒目标识。8、在基础回填之前要将基础内的杂物清理干净，基础内不得有积水，回填时按300mm一层分层夯实，压实干容重不小于19KN/m3，密实度不小于0.95。三、钢筋工程1、钢筋除具备出厂合格证外还必须复检，经材质复检合格后方能使用。2、钢筋统一在各风机平台上设立的流动加工棚内制作成型，基坑内进行整根安装。加工成型的钢筋有序堆放，保持钢筋表面洁净，无损伤，无油渍、漆污和铁锈。下雨前钢筋做好覆盖。3、钢筋采用部分闪光对焊连接，部分机械连接。4、浇筑砼前，所有钢筋要绑扎好，固定牢靠，排列整齐。绑扎率100%。5、基础截面较大而厚，基础底板配筋为二层钢筋网，钢筋直径较大，在铺设面层水平筋时，根据面筋直径、架设高度、跨度等合理布置钢筋架立筋。钢筋支架与模板支撑尽可能连成整体，以确保钢筋位置正确、骨架稳定。6、钢筋绑扎时，保护层严格按设计要求加以支垫，不得遗漏。7、钢筋的
