毕节某住宅楼附着式升降脚手架施工方案.doc

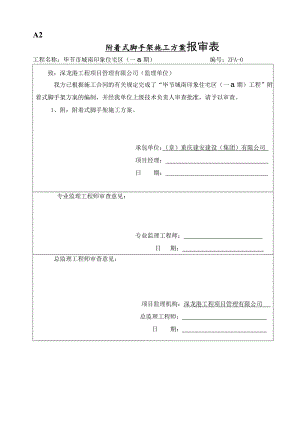

A2附着式脚手架施工方案报审表工程名称：毕节市城南印象住宅区（一a期） 编号：ZFA-0 致：深龙港工程项目管理有限公司（监理单位） 我方已根据施工合同的有关规定完成了“毕节城南印象住宅区（一a期）工程”附着式脚手架方案的编制，并经我单位上级技术负责人审查批准，请予以审查。1、 附：附着式脚手架施工方案。 承包单位：（章）重庆建安建设（集团）有限公司 项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审查意见：项目监理机构：深龙港工程项目管理有限公司 总监理工程师： 日 期： 毕节市城南印象住宅区（一a期）（附着式脚手架施工方案）编制单位：重庆建安建设（集团）有限公司专业技术人员编制： 项目技术负责人审核： 公司技术负责人审批： 编制日期： 目 录一、爬架简介二、工程概况三、方案设计3.1爬架基本工作原理3.2方案设计依据3.3平面设计3.4立面设计3.5主要技术参数四、爬架施工现场管理4.1安全管理体系4.2安全措施4.3安全检查制度4.4安全应急预案五、爬架的安装5.1安装流程图5.2架体的安装与搭设5.3电气的安装5.4调试验收5.5一般规定及要求六、爬架的升降6.1施工流程图6.2升降前的准备6.3升降作业6.4提升操作步骤6.5下降操作步骤6.6升降过程中的注意事项6.7升降后的检查验收七、爬架的使用7.1使用注意事项7.2使用中的日常维护7.3防坠装置与防倾装置专项检查及维护措施八、爬架的拆除九、计算书十、附图表一、附着升降脚手架简介附着升降脚手架（该方案以下简称爬架）主要由主框架、底部水平桁架、附着支座、调节顶撑、防坠、防倾装置、提升设备和脚手架体等组成。其特点：附着支座集承重、导向、防倾、防坠于一体，操作简单方便；调节顶撑既能调节架体水平高低偏差，又能承重，操作简单方便，节约劳动时间和大量钢丝绳；能单跨升降，也可以多片整体升降。提升设备采用环链式电动葫芦。二、工程概况：一、工程总体概况工程名称：毕节城南住宅区（一a期）工程建设单位：毕节地区长城房地产开发有限公司设计单位：上海泸闵建筑设计院有限公司地勘单位：贵阳建筑勘察设计有限公司监理单位：深龙港工程项目管理有限公司施工单位：重庆建安建设（集团）有限公司 工程地点：毕节市贵毕大道南部新区侧面工程工期：有效工期 450天 开工日期：2012年11月 7日开工 竣工日期：2014年1月31日竣工建筑面积：总建筑面积：37654.18 m2 建筑层数（地下/地上）： A-M轴共31层、地下2层、地上29层, N-C轴共27层、地下2层、地上25层, 建筑高度：A-M轴91.8 m、N-C轴79.2m。基础形式：独立柱基与孔桩（综合基础） 结构类型：剪力墙结构工程造价总投资：约 4500 万元三、方案设计3.1爬架基本工作原理：爬架是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧，搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进度，脚手架沿建筑物升降。3.2方案设计依据（1） 标准层结构平面图（2） 附着升降脚手架安装操作规程和技术指标（3） 建筑施工安全检查标准（JGJ59-99）（4） 建筑施工附着升降脚手架管理暂行规定建建2000230号（5） 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（6） 建筑施工高处作业安全技术规程（JGJ80-91）（7） 建筑安装工人安全技术操作规程（8） 建筑现场临时用电安全技术规范（JGJ46-2005）3.3平面设计3.3.1根据工程结构情况，布置提升机构。3.3.2提升机构的平面位置及立面位置详见后附图，施工时按图设置预留孔。3.3.3架体底部采用标准连接杆搭设底部桁架，局部用脚手架钢管搭设底部桁架，搭设长度不超过2m。3.4立面设计3.4.1爬架从四层顶板开始安装搭设，随施工进度逐层搭设至第八层，从第八层爬架开始提升。3.4.2附着支撑结构为：钢梁支座，三角形支座宽400mm、700mm两种,使用工况安装三个，升降工况安装两个附着支座。3.4.3爬架以主框架及水平梁架为骨架采用扣件钢管搭设，高度14.5米，按规范搭设剪刀撑，剪刀撑从架体底部向上连续搭设，跨度不大于6m，水平夹角45-600，并应将把主框架和底部水平梁架连为整体。 3.4.4脚手架悬挑长度不大于3m，悬挑大于2米的部位以主框架为中心成对设置对称斜拉杆，其水平夹角应不小于450。 3.5主要技术参数架体总高度：14.5米，架体跨度：最大跨度为6米； 架体宽度：0.9米，步距1.8米；主框架距建筑结构0.45米，架体悬挑长度：最大3米，架体悬臂高度：5.4米；架体升降设备：7.5t×m电动葫芦，架体升降速度13cmmin。四、爬架施工现场管理4.1安全管理体系4.1.1人员配备表：职 务姓 名 职 责 范 围项目经理万斌负责施工方案审核及现场的全面工作，技术员叶志明负责施工方案设计，解决技术问题。安全员江君陶负责同工地其他部门的总协调、安装、操作、安全检查总指挥。工 长邓志永负责现场安装、操作、安全检查、现场人员的调度。具体负责支架的搭设、爬升机构安全防坠装置的安装、维修、保养。架子工持证，并经过附着升降脚手架专业培训。负责支架搭设，爬升机构的安装、调整、附着升降脚手架的操作等。在升降中观察同步性及运动中监视各部件工作情况。.1.2安全管理人员职责施工现场应组成爬架施工技术安全管理班子，专门负责爬架的安装、升降、维修、拆除等工作。爬架项目部成员分工如下：现场负责人职责： 1.认真执行安全生产制度，落实施工方案制订的施工技术措施，及时处理爬架作业中出现的技术问题。2.认真作好安全技术交底和每次升降前后的安全技术检查，签发提升（下降）令，作好各项安全技术记录。3.协调各方面关系：例如提升时间安排、预留孔监控、各工种穿插作业落实等。4.安排调配现场劳动力，定期及时地进行安全技术教育，为确保爬架安全提升降落，必须经常检查工人定岗、定位、按章操作等情况。 5.对脚手架的搭设、升降进行组织验收，合格后方能使用，每次提升或下降必须做好记录和填写升降报告。 班组长职责： 1.负责本队工人安全作业及工作安排，严格遵守安全生产规章制度和爬架安全操作规程，密切配合现场负责人作好现场安全工作。 2.操作前必须检查本队工人是否配戴安全用具、带齐作业用具，下班前对现场进行安全和机具检查，查看有无遗漏或是否存在安全隐患，发现问题及时处理。 3.负责发送升降口令。要特别重视升降前后安全检查，重点部位及环节要亲自过目认真把关。出现问题及时处理后才可发出升降令。 工人职责： 1.自觉遵守劳动纪律和安全生产规章制度，严格按规章、规程操作，杜绝违章作业。 2.服从现场负责人和班组长的指挥，按照机位分工和工作内容认真履行职责，不得擅离现场；发现问题及时报告。3.爱护保养工具、设备及架体，完工时及时清理现场，做到文明施工。4.2安全措施4.2.1安全控制措施、施工方案由公司专职技术人员编写，并由公司技术负责人审核批准。、外架安装前由我公司专职技术人员与施工单位技术人员共同对现场工人进行安全技术交底和入场教育。、外架材料必须有相关的合格证明；操作人员有相关操作证。、外架搭设完毕必须经检查验收合格后方准运行。、外架严格执行运行通知制度。、外架每次运行前及到位后必须有检查记录。、我公司专职技术人员与施工单位技术人员共同对外架进行不定期的安全检查。4.2.2安全设施外架施工是安全风险较高的的行业之一，主要风险及应对措施：、高空坠物。在架体的底部满铺脚手板，并用安全网兜底和用竹胶板封闭；在架体外侧搭设护栏杆并挂密目安全网；在操作层外侧设踢脚板，下面挂一道水平大眼安全网；每次运行到位后，安全防护经检查合格后才能投入使用；架体高空搭设及拆除时，在下面设置安全警戒区域。、架体下坠。每个吊点都安装三个附着支撑，穿墙螺栓螺母要拧紧且露出螺杆不少于3扣，斜拉杆要收紧；提升设备采用7.5吨电动葫芦增加安全系数，升降时加防坠器保险；如遇5级及以上大风，在架体上部增加水平临时拉杆与结构拉结或拆去部分安全网减少风载。、防火。在架体的四角设置一个灭火器，每个控制柜处设置一个灭火器，并放置在方便易取地方。4、防电。 升降架是由钢管等金属构件搭设而成，它们都是良导电体，所以，在高、低压线路下方均不得搭设升降架。升降架的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离不小于下表所列数值。升降架的外侧边缘与外电架空线路的边线之间的最小安全操作距离外电线路电压(KV)1以下1-1035-110154-220330-500最小安全操作距离(m)4681015注：斜道严禁搭设在有外电线路的一侧。当条件限制达不到规定的最小距离时，必须采取防护措施，如增设屏障或防护架等，并悬挂醒目的警告标志牌。5、防雷。升降架是高耸的金属构架，又紧靠的钢筋混凝土结构之旁，二者都是极易遭受雷击的对象，因此避雷措施十分重要。、升降架若在相邻建筑物、构筑物防雷保护范围之外，则应安装防雷装置，防雷装置的冲击接电电阻值不得大于30。、避雷针是简单易作的避雷装置之一，它可用直径25-48mm，壁厚不小于3mm的钢管或直径不小于12mm的圆钢制作，顶部削尖（如下图），设在房屋四角升降架的立杆顶部上，高度不小于m，并将所有最上层的大横杆全部接通，形成避雷网络。壁雷针示意图、在建筑电气设计中，随着建筑物主体的施工，各种防雷接地线和引
