毕业设计（论文）某污水处理厂加氯间电气工程施工预算.doc

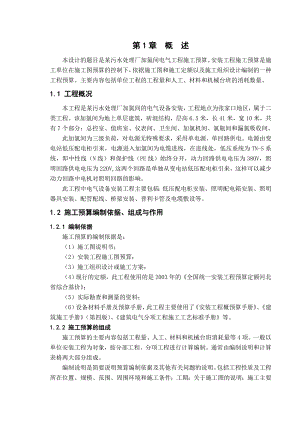

第1章 概 述本设计的题目是某污水处理厂加氯间电气工程施工预算。安装工程施工预算是施工单位在施工图预算的控制下，依据施工图和施工定额以及施工组织设计编制的一种工程预算。主要内容包括单位工程的工程量和人工、材料和机械台班的消耗数量。1.1 工程概况本工程是某污水处理厂加氯间的电气设备安装，工程地点为张家口地区，属于二类工程。该加氯间为地上单层建筑，砖混结构，层高6.5米，长41米，宽10米，共有7个部分：总控室、值班室、仪表间、卫生间、加氯机间、氯瓶间和漏氯吸收间。 此加氯间为三级负荷，对电源无特殊要求，采用单电源、单回路供电。电源由变电站低压配电柜引来，电源进入加氯间为电缆进线，在进线处，低压系统为TN-S系统，即中性线（N线）和保护线（PE线）始终分开，动力回路供电电压为380V，照明回路供电电压为220V,这两个回路是单独从变电站低压配电柜引来，这样可以减少动力回路中电机对照明回路的影响。此工程中电气设备安装工程主要包括：低压配电柜安装、照明配电箱安装、照明器具安装、配管配线、桥架安装、普利卡管及电缆敷设等。1.2 施工预算编制依据、组成与作用1.2.1 编制依据施工预算的编制依据是：（1）施工图说明书；（2）安装工程施工图预算；（3）施工组织设计或施工方案；（4）现行的定额，此工程使用的是2003年的全国统一安装工程预算定额河北省综合基价；（5）实际勘查和测量的资料；（6）设备材料手册及预算手册，此工程主要使用了安装工程概预算手册、建筑施工手册（第四版）、建筑电气分项工程施工工艺标准手册等。1.2.2 施工预算的组成施工预算的主要内容包括工程量、人工、材料和机械台班消耗量等4项。一般以单位安装工程为对象，按分部工程、分项工程进行计算编制。通常由编制说明和计算表格两大部分组成。编制说明是简要说明预算编制依据及其他有关问题的说明。包括工程性质及工程所在位置、规模、范围、周围环境和施工条件；工期；关于施工图的说明；施工主要技术措施和节约降耗指标等。计算表格包括人工分析表、材料分析表、机械分析表及人工、材料、机械汇总表。1.2.3 施工预算作用施工预算是施工单位为组织施工管理编制的文件，施工单位可以根据施工预算确定工程的人力、材料、机械台班的消耗量，安排施工作业计划；还可以根据施工预算计算出的人工消耗量，合理的调配劳动力；根据施工预算确定工程所需的材料的品种、规格和数量，有计划的进行材料的采购；还可以和施工图预算进行对比，以便加强工程成本管理，提高利润水平。第2章 识 图在进行施工预算之前必须要清楚图纸的内容，图纸的安装内容不明确，无法确定安装项目，以后的工程量计算及人工、材料、机械消耗量的分析与汇总等工作就无法进行，所以识图是进行施工预算的基础和前提条件。识图时，最主要的图纸是平面图和系统图，工程的大多数安装内容都能从其中看出来，不过有些内容只通过平面图和系统图是看不出来的，这就需要结合其它的一些图纸和表格，例如各部位的剖面图、电缆表等。2.1 照明系统图及照明平面图的识图2.1.1 照明配电箱（1）此加氯间的用电负荷为三级，所以采用单电源单回路的供电方式。本工程低压配电系统为TN-S系统，即3P+N+PE。（2）照明配电箱电源由变配电站低压开关柜引来，入户后穿DN20的焊接钢管直埋，在总进线处与动力进线共用一组重复接地。接地电阻不大于10欧姆。（3）照明配电箱底边距地1.4米墙上暗装，型号为PXTR-3-3×2/1CM，规格为267mm×470mm×750mm。（4）照明配电箱有一路进线，容量为1.34KW，装设一台型号为C65H-20/3P的自动开关；六路出线，其中：A1路容量为0.92KW，装设一台型号为C65H-10/3P的自动开关，为总控室、仪表间、值班室、加氯机间荧光灯及值班室雨篷灯、加氯机间雨篷灯、卫生间吸顶灯供电；B1路容量为0.54KW，装设一台型号为C65H-10/3P的自动开关，氯瓶间第一组工厂灯和氯瓶间小门雨篷灯供电；C1路容量为0.79KW，装设一台型号为C65H-10/3P的自动开关，为氯瓶间第二组工厂灯、漏氯吸收间工厂灯、氯瓶间大门雨篷灯和漏氯吸收间雨篷灯供电；B2路为插座供电，装设一台型号为C65H-10Vigi/3P的自动开关，；A2、C2路为备用回路。2.1.2 灯具（1）荧光灯所有荧光灯均为双管荧光灯，每个照明器的功率为40W，共9套。其中：总控室两套，吸顶安装；仪表间一套，吸顶安装；值班室两套，吸顶安装；加氯机间四套，吊链安装，安装高度为3米。（2）工厂灯所有工厂灯均为配照型工厂灯，每盏功率为125W，吊管安装，安装高度为5.5米，共10套。其中：氯瓶间8套，漏氯吸收间2套。（3）吸顶灯所有吸顶灯均为尖扁圆吸顶灯，每盏功率为40W，共6套。其中：5个雨篷各一盏，卫生间一盏（红外感应型）。2.1.3 开关、插座（1）开关所有开关均中心距地1.4米暗装，共有三种开关：防水型单联单控暗开关（5个）户外雨篷灯用，每盏用一个；普通单联单控暗开关（1个）仪表间荧光灯用；双联单控暗开关（9个）其它灯用：总控室荧光灯用一个；值班室用一个；加氯机间荧光灯用两个；氯瓶间工厂灯用四个；漏氯吸收间工厂灯用一个。(2)插座共3个插座，均为安全式双联单相两极单相三级暗插座。其中总控室一个，值班室一个，仪表间一个。2.1.4 用电回路(1)A1回路：由照明配电箱引出，穿PVC20沿墙暗敷引至2轴线与C轴线交点处，在此设一个接线盒，分成两个支路，一路引至卫生间和仪表间，另一路引至3轴线与A轴线交点处，在此设一接线盒分成两个支路，一路引至值班室雨篷开光及荧光灯开关，另一路引至加氯机间雨篷开关及荧光灯开关，线路由各开关竖直向上沿墙暗敷引至顶棚，然后再引到各照明灯具。(2)B1回路：由照明箱引出，穿PVC20沿墙暗敷至氯瓶间小门雨篷灯开关及第一组工厂灯开关，再由开关引至各照明灯具。(3)C1回路：由照明箱引出，穿PVC20沿墙暗敷引至氯瓶间大门雨篷灯开关，此处安装一个接线盒，分成两路，一路引至雨篷灯，一路引至第二组工厂灯开关，然后向后引至漏氯吸收间雨篷灯开关及工厂灯开关，然后再引至各照明灯具。(4)B2回路:由照明箱引出向下穿PVC20沿墙暗敷至0.3米高，然后引至1轴线和C轴线交点处，安装一个接线盒，分成两路，一路引至仪表间插座，一路引至总控室插座然后再引至值班室插座。(5)A2回路和C2回路：备用。2.2 动力系统图和动力平面图的识图2.2.1 动力配电柜(1)共有两台动力配电柜1DP和2DP，用螺栓安装在10#基础槽钢上。柜体规格为（宽深高）1000mm800mm2200mm。(2)1DP共有8个支路：1DP-1和1DP-2为两路进线，容量为20KW，分别装设一台S2S160-80A型自动开关，并且其开关进行电气及机械连锁；1DP-3、1DP-4、1DP-5、1DP-6分别为5号、1号、3号、4号排风扇回路，容量均为0.37KW，分别装设一台S503KM-1.6A的自动开关；1DP-7和1DP-8为备用回路，分别装设一台S2S160-32A型自动开关。(3)2DP共有15个支路：2DP-1为漏氯报警仪回路，装设一台S2S160-25A型自动开关；2DP-2为吊车负荷开关回路，容量为1KW，装设一台S2S160-10A型的自动开关；2DP-3为一号加氯机回路，容量为1KW，装设一台S2S160-10A型的自动开关；2DP-4为2号排风扇回路，容量为0.37KW，装设一台S2S160-10A型的自动开关；2DP-5为漏氯吸收装置回路，容量为15KW，装设一台S2S160-42A型的自动开关；2DP-6为2号加氯机回路，容量为1KW，装设一台S2S160-10A型的自动开关；2DP-8为压力切换器回路，装设一台S2S160-10A型的自动开关；2DP-9为PLC4回路，装设一台S2S160-20A型的自动开关；2DP-10为一号真空调节器回路，装设一台S2S160-10A型的自动开关；2DP-12为二号真空调节器回路，装设一台S2S160-10A型的自动开关；2DP-7、2DP-11、2DP-13、2DP-14、2DP-15为备用回路，分别装设一台S2S160-10A型的自动开关。2.2.2 电缆沟和电缆支架电缆沟深为0.8米，电缆沟的宽度除配电柜所占的部分宽0.7米，其它部分宽0.6米。电缆沟沿预埋规格为50×50×5的通长角钢，电缆支架间距为0.3米，最底端支架距电缆沟底长度为0.1米，接地线为直径为8毫米的圆钢，与电缆支架的主架焊接在一起，其长度同电缆沟长度。另外配电柜安装在规格为100×48×5.3的基础槽钢上。桥架直接进入加氯机间电缆沟末端，然后引上至3.8米高，穿墙进入氯瓶间，沿氯瓶间D墙到漏氯8墙，穿过墙进入漏氯吸收间，再沿墙敷设至漏氯吸收装置电控箱上方。桥架的托臂用螺栓直接安装在墙上的混凝土预埋件内，此设计中每间隔1.5-3m安装一个，转弯处各增加一个。 2.2.3 电缆1号电缆由变电站低压配电室到加氯间总控室1DP配电柜,入户时穿DN20的焊接钢管，土建专业在墙上预留100mm×100mm电缆进线洞，中心标高-1.3m；2号电缆（VV-1KV-3×2.5）由配电柜2DP-3引出，先沿电缆沟敷设6.5米,然后穿LV-5/30#普利卡管直埋至一号加氯机，立管高度为0.3米；3号电缆（VV-1KV-3×2.5）由配电柜2DP-6引出，先沿电缆沟敷设7.8米,然后穿LV-5/30#普利卡管直埋至二号加氯机，立管高度为0.3米；5号电缆（VV-1KV-4×2.5）由配电柜2DP-8引出，先沿电缆沟敷设5米,然后穿LV-5/30#普利卡管直埋至压力切换器，立管高度为0.3米；6号电缆（VV-1KV-4×2.5）由压力切换器引出，先穿LV-5/30#普利卡管直埋2.3米到电缆沟，再沿电缆沟敷设6米至墙，再穿LV-5/30#沿墙暗敷向上引至0.5米高度，然后再穿LV-5/30#沿墙水平暗敷4米，再向下引至地面下0.3米深，穿LV-5/30#埋地暗敷至一号电动阀；7号电缆（VV-1KV-4×2.5）由压力切换器引出，先穿LV-5/30#普利卡管直埋2.3米至电缆沟，然后沿电缆沟敷设6米至墙，再穿LV-5/30#沿墙暗敷向上引至0.5米高度，然后再穿LV-5/30#沿墙水平暗敷6米，再向下穿引至地面下0.3米深，穿LV-5/30#埋地暗敷至二号电动阀；8号电缆（VV-1KV-3×2.5）由配电柜2DP-10引出，先沿电缆沟敷设至墙，再穿LV-5/30#向上沿墙暗敷至0.5米高度，然后再沿墙水平暗敷至1号真空调节器插座；9号电缆（VV-1KV-3×2.5）由配电柜2DP-12引出，先沿电缆沟敷设至墙，再穿LV-5/30#向上沿墙暗敷至0.5米高度，然后再沿墙水平暗敷至2号真空调节器插座；10号电缆（VV-1KV-4×4）
