张石公路某标段实施性施工组织设计secret.doc

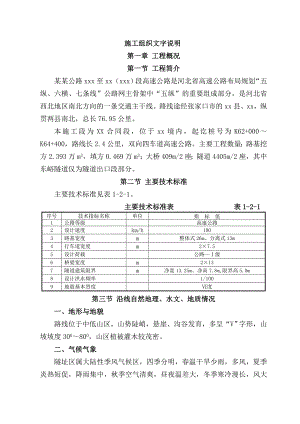

施工组织文字说明第一章 工程概况第一节 工程简介某某公路xxx至xx（xxx）段高速公路是河北省高速公路布局规划“五纵、六横、七条线”公路网主骨架中“五纵”的重要组成部分，是河北省西北地区南北方向的一条交通主干线。路线途经张家口市的xx县、xx，纵贯两县南北，总长76.95公里。本施工段为XX合同段，位于xx境内，起讫桩号为K62+000K64+400，路线长2.4公里，双向四车道高速公路。主要工程数量：路基挖方2.393万m3，填方0.469万m3；大桥409m/2座；隧道4405m/2座，其中东峪隧道仅为隧道出口段部分。 第二节 主要技术标准主要技术标准见表1-2-1。 主要技术标准表 表1-2-1序号技术指标名称单位指 标 值1公路等级高速公路2设计速度km/h1003路基宽度m整体式26m、分离式13m4行车道宽度m2×7.55设计荷载公路级6桥梁宽度m2×137隧道建筑限界m净宽13.25m、净高7.8m,限界高5.0m8设计洪水频率1/1009地震基本烈度度第三节 沿线自然地理、水文、地质情况一、地形与地貌路线位于中低山区，山势陡峭，悬崖、沟谷发育，多呈“V”字形，山坡坡度300800，山区植被灌木较茂密。二、气候气象隧址区属大陆性季风气候区，四季分明，春温干旱少雨，多风，夏季炎热短促，降雨集中，秋季空气清爽，昼夜温差大，冬季寒冷漫长，风大雪少。11月中旬至次年2月为冬季，月平均气温在-15.90，极端低温为-35.3；78月为最热季节，月平均气温为17.8。三、工程地质地处中低山的硬质岩亚区，地形复杂，具岩溶地貌特征，出露地层为震旦亚界蓟县系雾迷山组白云岩。燧石条带发育，且较密集。岩层产状平缓，表面有溶蚀现象，大倾角节理裂隙较发育，岩体破碎，并有溶洞存在。四、水文地质条件侵蚀谷比较发育，多处形成陡壁，沟谷无常年性水流。地下水以岩溶裂隙水为主。经检测地下水对水泥混凝土无腐蚀性。低山区地下水富水性弱，但裂隙发育段地下水富水性较强，隧道施工中应防止因地下水的活动而加剧围岩的坍塌。第四节 材料、交通运输、电力及通讯条件一、筑路材料路基填料主要利用路基挖方可利用方量。石料拟采用xx七里河砂石料场、柳河口砂石料场生产的石灰岩碎石等，储量大，石质坚硬，并供应级配碎石、块石，品种规格齐全。xx七里河、柳河口砂石料场生产的砂料，砂质洁净，储量大。本工程所需R32.5水泥从xx水泥公司、山西广灵、灵丘水泥公司购入，少量R42.5水泥从山西大同购入，质量稳定、可靠。钢材从宣钢或首钢等地购买，木材拟从xx当地木材公司购买。防水土工布、防冻剂等从张家口市购买。火工品从xx民爆公司、物资公司购买，负责押运至工地。二、交通、电力及通讯本项目所在区域运输条件好，公路网较发达。沿线有G109、G207国道、县道418、空中草原旅游路等公路相连，通过沿线新修、整修的施工便道，形成了四通八达的运输网络，直达施工现场工地。业主为施工单位沿418县道架设临时供电线路，可以接线至变压器提供施工用电，但为保证正常开工需配备足够的备用电源。沿线市、乡、镇均有国内、国际电话服务。第二章 设备、人员动员周期和设备、人员、材料运到现场方法第一节 设备、人员动员周期我单位接到中标通知书后，将立即组织项目经理部全体人员和机械设备的上场工作。签订合同后，7天内由项目经理带领技术、安全、质量、计划、财务、设备物资等部室人员共39人组成先遣组进入现场迅速展开工作。14天内调配急需的施工人员230名和隧道开挖设备、推土机、运输车、测量试验仪器等进场。第三批施工人员及配套设备在1个月内陆续进场，人员约300人，迅速形成施工能力，同时备足配件，进行机械保养、检修，为全面展开施工创造条件。其他机械设备、人员根据工程进度安排，陆续上场，确保满足施工需要。第二节 设备、人员和材料运到现场的方法设备进场方式：土方、桥梁等工程机械设备及支架、模板经铁路运至张家口市，再经公路进场；运输车辆由公路进场。人员进场方式：主要人员提前进场，着手前期工作准备；劳力根据进度计划分批进场。人员经铁路至张家口，再经公路进场。材料进场方式：地材及其他材料采用公路运输方式运至现场。第三节 主要材料供应计划主要材料按提前备料的原则，满足现场施工需要。主要材料供应计划见表2-3-1。 主要材料供应计划表 表2-3-1序号材料名称单位总需求量2005年度2006年度2007年度四季度一季度二季度三季度四季度一季度二季度三季度1钢筋t37243503505505505504505503742型钢t1238147247347100100150100473水泥t54287450062007200780075006800750067874砂t73776650075001050012000115008500870085765碎石t9500120001750019500185001250016500127086柴油t59735505507808508208008507737硝铵炸药t5707595115115115558毫秒雷管个95000135000135000683139导火索m18584240027003600390036002384第三章 主要工程项目的施工方案、施工方法第一节 施工组织总体方案一、工程特点、重难点1、工程特点：工程量大，工期紧。隧道总长4.405km。招标文件规定工期为24 个月，为满足全线通车要求，我们计划用23个月完成本合同段工程，月完成进度平均为210m，工期较紧。工程地质复杂，陡壁存在崩塌危险，岩溶较发育，施工难度大。隧道现场场地狭窄，且水源较贫乏，施工条件困难。隧道紧邻418县道，施工安全、保通要求较高。2、工程重点为：东峪隧道左右线施工。工程难点为：隧道安全进洞方案及隧道软弱、岩溶地质段施工。二、施组的总体思路和施工对策1、总体思路：在本合同段施工过程中，以高起点、高标准、高质量、高效益的“四高”为总体目标，精心组织，精细管理。对施工中的重点及难点工程，始终放在突出位置狠抓不放，对可能出现的问题，提前预研，优化方案，择优选择。对各道工序进行全过程的跟踪监测，并及时反馈施工全过程的各类信息，以便更好的指导施工。2、施工对策科学规划隧道施工生产、生活营区及办公区。及早进洞，多开工作面、尽早实现贯通。加强洞口边坡防护，及早进洞，并尽快形成生产能力；同时充分利用车行横洞增加工作面，工序全面配套，加大人员、设备等资源投入，确保工期目标的实现。加强地质预报和围岩监控量测、优化施工方案。成立专门的地质预报小组，采用先进的隧道TSP202超前地质预报系统，同时加强围岩监控量测工作，及时反馈信息，以确定科学、合理的掘进方式和掘进参数，优化施工方案。合理处治溶洞及突泥突水，预防塌方，确保施工安全。加强施工调度、合理安排劳力、周密计划材料。隧道洞口场地狭窄，施工干扰很大，出碴又要远运，因此必须加强作业循环与施工交叉的协调与调度；对劳动力进行动态安排，科学、合理地转换施工工序；提前做好全方位多工作面的施工用料计划、采购、检验。加强施工现场的标准化管理，突出质量与安全目标，确保工期。三、施工组织机构、主要人员及队伍安排1、施工组织机构：本着精干、高效的原则，实行项目经理部直接管队的扁平管理模式，全面负责本合同段的施工组织管理工作。项目经理部共计39人，下设四部二室，分别负责本合同段工程项目的施工技术、安全、质量、计划、财务、物资设备保障、材料试验与检验、合同与行政管理等工作。施工管理组织机构见图3-1-1。项目经理总工程师中心试验室施工技术部综合办公室计划财务部桥梁施工队安全质量部测量班物资设备部隧道施工一队隧道施工二队第一砼拌合站图3-1-1 施工管理组织机构图2、劳动力部署及任务划分主要管理人员配备:见表3-1-1。 项目部人员配置表 表3-1-1职能部门人数人 员 配 制领导层2项目经理1人，项目总工程师1人施工技术部13路基专业工程师1人，桥梁工程师2人，隧道工程师4人，地质工程师1人，测量工程师2人，测工3人安全质量部4安全负责人2人，质检工程师2人 物资设备部3机械工程师1人，材料员2人计划财务部5财务负责人1人，会计1人，出纳1人，计划工程师1人，计量工程师1人综合办公室5主任1人，文秘1人，司机2人，治安员1人中心试验室4试验工程师2人，试验员2人，卫生防疫站3医师1人，卫生员2人合计39施工队伍及施工任务安排:本合同段合理配置劳动力资源，拟安排上场3个专业施工队，1个拌和站，各队专业技工人数比例控制75%以上。高峰期上场劳动力总人数为740人。各队具体任务划分及安排见表3-1-2。施工队伍及任务安排表 表3-1-2序号专业队伍名称人数担负的工程项目1桥梁施工队205负责四十里峪大桥左右线的施工。2隧道施工一队245负责东峪隧道左右线的施工。3隧道施工二队245负责四十里峪隧道左右线及路基防护工程施工。4砼拌合站45负责本标段内所有工程砼供应。合 计740其中，各队主要劳动力安排见表3-1-3。 各施工队主要劳动力安排表 表3-1-3序号工种单位数量桥梁一队隧道一队隧道二队第一砼拌合站1技术管理人员人12121242测量工人4663砼工人38323274起重工人4225桥梁工人366试验工人3337电工人23318修理工人33319电焊工人55510钢筋工人26282811架子工人328812爆破工人222213隧道工人424216各种司机人645451617普工人34343416合计人205245
