广西某高层框剪结构办公楼静压桩施工专项方案.doc

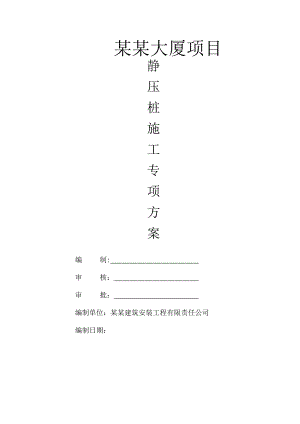

某某大厦项目静压桩施工专项方案编 制: 审 核： 审 批： 编制单位：某某建筑安装工程有限责任公司编制日期：目录第一章、编制依据3第二章、工程概况31.工程特点：32.基桩特点：33.地质特点：44.工程目标：45.施工进度4第三章、项目部组织结构图61.项目部组织结构图：62.施工机械准备63.施工现场准备：64.机械设备及人工安排：7第四章、实施阶段71.试桩72.确定桩机运行路线76.引孔压桩10五、质量保证体系101.人、机、料、法、环五大要素与质量的关系102.质量的检验与评定程序113.用于质检的仪器114.质量管理的措施111.防止断桩的措施：.112.防止桩位偏移的措施：.113.确保满足单桩承载力的措施：.124.特殊地质情况下的措施：.126.工期保证的措施.137.成品和半成品的保护措施.138.文明施工措施.13六、竣工验收阶段131.中间验收142.最终验收14第一章、编制依据（一）岩土工程详细勘察报告。（二）某某大厦地下室的桩基础平面布置图及施工图。（三）建筑桩基技术规范JGJ942008。（四）先张法预应力管桩GB1347699。（五）预应力混凝土管桩03SG409。（六）预应力混凝土管桩静压施工规程DB45/T36-2002。（七）建筑地基基础施工质量验收规范GB50202-2002。（八）建筑基桩检测技术规范JGJ106-2003。（九）基桩低应变动力检测规程JGJ/T93-95。（十）建筑施工安全检查标准JGJ59-99。（十一）施工现场临时用电安全技术规范JGJ46-2005。（十二）建筑机械使用安全技术规程JGJ33-2001。第二章、工程概况1.工程特点：本工程位于某某柳园路西南侧竹溪商务大酒店旁，工程名称：某某大厦总建筑面积15646.4平方米（含地下室）。地下建筑面积1420.0平方米,地下一层。地上建筑面积14226.4平方米，最高12层。本工程采用框架-剪力墙结构，基础类型为静压预应力管桩基础。基础形式：桩基（静压预应力桩）、筏板、独立基础场地三通一平已完成，具备基础施工的条件。2.基桩特点：根据工程地质勘察资料，本工程采用的管桩为摩擦型端承桩，施工时应满足图纸中要求的设计桩长（有效长度）。桩端持力层为圆砾,qpk=8000kPa：桩端进入持力层不小于1.0米。本工程静压桩共201根。3.地质特点：勘察报告提供的土(岩)层特征如下：见地质勘察报告根据以上特点，基桩下卧层属不均匀地基，在全面施工前在楼房中选取不同钻孔剖面的附近试压23根工程桩，将试压结果呈报设计单位，监理单位，以审核批准的终压条件为全面施工的依据。4.工程目标：成桩全部达合格标准，施工全过程不发生人身伤亡事故，现场符合文明施工的要求。5.施工进度：见附表静压桩施工进度表栋号总桩数天数工序CT-1CT-2CT-2aCT-3CT-4CT-4aCT-5CT-6进场、装机转场移机放线定桩位试压桩听候批准终压条件压中桩压边桩合计（一）建设单位还未提供具体的开工日期。第三章、项目部组织结构图1.项目部组织结构图：项目经理：刘丽娟技术负责人：庞文新安全员：吕克辛质检员：邓庭干材料员：韦玉冰造价员：兰家梅劳务队组：苏年盛施工员：陈开天（1）以项目经理为首，组织机构人员熟悉施工图，施工组织方案。对施工规程及规范，安全生产，文明施工，逐级进行技术交底，组织技术人员现场交接，坐标控制点，水准点。（2）编制桩基施工平面上桩的编号，定出放线控制点，并将控制点及水准点测至周边固定的建筑物上或距施工场地15m外固定点上并检查测量员放线桩位计算书，绘制桩机运行图压桩顺序图及拟建工程定位图报业主，监理单位审核，同时填报开工申请报告。（3）对施工人员进行安全生产及文明施工教育，复印上岗证书备用。（4）对施工场地进行考察，了解地形表上承载力能否满足桩机运行的要求，及电源位置。2.施工机械准备1.检查压桩机各部分连接件是否牢靠，液压系统各元件有否松动破损或漏水，漏油现象。2.油箱中液压油是否足够。3.检查线路的绝缘情况，特别是电源和配电柜到各部分的绝缘线是否牢固接零接地，以保安全。4.检查起重机作业所需的吊具，索具，是否安全可靠。5.检查传动部位的润滑点，加注润滑油。6.检查多路换向手阀，手动换向阀，操纵杆是否灵活，并保证处于非工作档位。9.检查电压是否达380v，并起动电机，操作压桩多路阀手柄，检查液压系统工作压力值是否正常。8.检查用电源能否满足150KW/h，和供水1500升/日的要求。3.施工现场准备：1.按照施工平面图，接通施工用水，用电线路，并作保护。2.安排工人在现场地，办公用房，及排水、排污的设施工作。3.配合业主做好施工场地，围护栏的工作，张挂警示牌。4.划分材料运输进场路线及材料堆放区段，防止材料二次运输。4.机械设备及人工安排：1.本公司有YZY600型五台压桩机，本工程先投入一台。一台桩机的配置如下：设备名称型号规格单位数量备注静力压桩机YZY600型台1合同生效，按业主通知进场起重机16t台1随桩机同时进场螺旋钻孔取土机400，500台2根据土质情况进场电焊机BX3500型台2与桩机同时进场割桩器手摇式台1与桩机同时进场送桩器400 500根各1根与桩机同时进场全站仪、经纬仪J2台各1台与桩机同时进场水准仪J3台2与桩机同时进场吊铊1.5kg个1与桩机同时进场手锤5磅把1与桩机同时进场撬棍22根2与桩机同时进场钢丝刷把4与桩机同时进场水桶、油漆塑料个2与桩机同时进场1、 每台压桩机配置下列人员（按两班制）工长测量员吊车机手桩机机手指挥长质安员电焊工吊机手合计2222224420第四章、实施阶段1.试桩根据设计单位指定的桩位对不同地质情况的地段进行试压3跟桩，并将试桩中的终压力值，桩长，桩端进入持力层深度，贯入度的情况报告设计单位。得到确认后，方可全面施压。2.确定桩机运行路线根据桩基础施工平面图桩位布置的特点、场地情况、地质情况、以及压桩中的挤土效应，周边建筑物的远近，由桩群密集区向四周退压，先长后短的原则进行施工（详见桩机运行图）3.单根桩的施工工艺桩位放样监理验收桩机就位喂桩桩身定位压桩稳压三次卸荷移机焊桩尖压桩校核垂直度焊接桩1.施工场地施工图放出白灰轮廓线，全部桩位放出大样，以6圆钢筋头定桩位中心，以白灰撒出桩形断面，连同建筑物定位图，桩位编号及放线图报请设计及监理单位验线和审批签证确认后方可进行施工。2.按先密后疏，先中间后四边的顺序移机至预定桩位，吊机吊入桩身，夹稳送至桩位，用经纬仪复核夹角，准确到秒，用钢卷尺丈量控制点到桩位的距离，准确到2mm。3.桩位无误后，轻压桩身入土50cm，用经纬仪从两个侧面检测桩身垂直度，不超过0.5%桩长后，方可沉压，整个沉压过程均在经纬仪监控下进行，自始自终，桩身垂直度不得超过1%桩长。随时观察操作台上的水平表的水泡是否归中，发现偏离及时调整，保证桩机处于水平状态。4.压桩行程为2m，逐渐加大压桩力，直到将桩端压至设计要求的持力层深度，终压力值不得小于试桩中设计单位确定的压力值，并稳压三次，贯入度不递增并小于10mm方可卸荷停压，并如实记录压桩的技术资料。5.成桩后用水准仪测定桩顶标高，做好记录，待相邻的桩全部成桩后，复测标高，发现有现涌桩现象，及时呈报监理工程师及设计单位并按要求进行处理。6.整个压桩工程必须自觉，主动置于监理人员及业主派驻现场的监管人员的监督之下，每根桩成桩后，如实记录压桩过程中的数据，再报请监理工程师及甲方代表审核签证。4.桩机安全操作规程1.行机及转向时，回转角度不大于50长履及短履不能同时着地，必须交替进行。纵向行走时，起动和停止动作不能过猛，防止支腿油缸活塞杆受侧向冲击而损坏。2.桩机先使长履着地后，再协调四个顶长缸，使操作室内水平表水泡归中保证平台处于水平状态再夹持桩身，从而保证桩身垂直，但不能过高顶升平台，防发生危险。3.施工现场由专积桩机指挥长负责指挥，从材料堆放，桩身起吊，喂桩就位，夹持桩身，对位校核，均统一进行，桩机四周15米范围内，不准闲人进入。4.电动机采用空载降压启动方式，电动机未正常运行。不得进行任何动作。防止损坏电机。5.桩机平台的配重件装置满足压桩要求，本次配重件450吨连同桩机自重达600吨配重件必须均衡，防止边重边轻，严防倒塌，隧落，造成事故。6.起吊吊勾必须随桩段下落至桩段2/3以上桩被夹持稳后方可松开钢丝绳，过早会造成桩身上部倾斜，迟则使钢丝绳被拉断或起重臂被拉弯或拉断桩身。7.压桩中注意观察压力表数值及水平仪、电机、油泵运行情况，发现异常，立即停止。找出原因，采取相应措施，排除故障。8.压桩中，如地下阻力较大、压力表接近双缸20Mpa时，应减慢速度观察是否有否有浮机现象。发现浮机，绝对不能松开夹持油缸，先将压桩手柄返回中位卸荷，防止强烈冲击损坏机器及造成断桩。9.压桩中发现桩身倾斜、桩压不下去或桩身急剧下沉，桩周涌水，土体隆起，应停止压桩，报告现场监理及业监督人员协商处理并将情况报告设计单位。10.各传动机构的使用应在机械性能允许的范围内操作，不准超荷超载，禁止用桩机对砼桩或其他障碍物作推倒或破碎作业。不准用吊机进行斜吊歪拉。11.工作结束后，要使短履行走至中间位置并停靠在平坦的地面上。液压油缸的活塞杆收缩到最小状态位置，切断电源，锁好操作室，并对机械进行养护。
