广西某超高城商业综合体工程筏板施工方案.doc

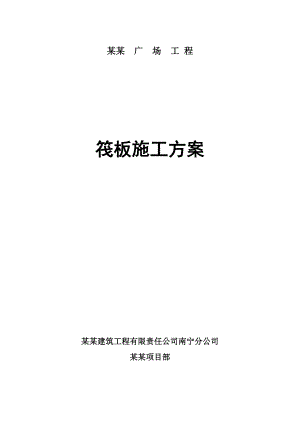

某某 广 场 工 程筏板施工方案某某建筑工程有限责任公司南宁分公司某某项目部某某筏板施工方案审批表公司/分公司部门审核意见部门审核人职务/职称审核意见生产技术质量安全材料设备公司/二层机构审批意见：签章：年 月 日建设（监理）单位审定意见：签章：年 月 日某某筏板施工方案审批表项目名称:某某工程编制时间:2009年12月25日编制单位: 某某工程项目部会签人员姓名签名职务职称编制梁发深项目经理高级工程师林信项目副经理工程师李书文技术负责人工程师审核韦刚施工管理科副科长工程师李轶川施工管理科科长工程师审批史国俊分公司主任工程师高级工程师目 录一、底板概况11.1地理及使用概况11.2结构概况1二、底板施工部署22.1现场布置22.2人员布置32.3材料准备4三、施工流程4四、测量方案54.1测量依据54.2测量仪器选用54.3平面定位54.4高程测量5五、钢筋工程55.1底板钢筋进场、加工55.2钢筋支架安装施工65.3钢筋支架安装验算6（1）支架横梁的计算7（2）支架立柱的计算85.4钢筋施工质量保证措施9六、模板工程9七、底板大体积混凝土工程107.1混凝土配合比初步设计及验证试验107.1.1材料要求107.1.2混凝土配合比设计117.1.3混凝土验证试验117.2混凝土供应方案127.2.1混凝土供应准备工作127.2.2混凝土供应127.3混凝土浇捣137.3.1混凝土浇捣前准备工作137.3.2混凝土浇捣施工1474混凝土浇捣及养护应急预案15八、大体积混凝土测温控温方案168.1工程概况及热工计算168.1.1热工计算168.1.2筏板砼内外温差的控制措施188.2测温方案218.2.1测温设置218.2.2测点布置218.2.3混凝土养护218.2.4测温时间规定228.2.5测温注意事项228.2.6测温配置22九、大体积混凝土裂缝控制及质量保证措施22十、安全、文明施工保证措施24十一、技术复核计划25十二、隐蔽工程验收计划26十三、砼试块制作计划26十四、底板施工机械设备一览表27十五、监视与测量装置一览表28十六、底板施工进度计划28十七、雨季施工及成品保护措施28十八、安全事故应急预案2918.1、目的2918.2、指导思想2918.3、组织机构及职责2918.4、通讯联系3018.5事故应急准备与响应预案301、机械伤害事故应急准备与响应预案302、触电事故应急准备与响应预案313、火灾事故应急准备与响应预案324、物体打击事故应急准备与响应预案345、高处坠落事故应急准备与响应预案356、深基坑边坡、钢筋支架坍塌事故应急准备与响应预案377、施工中毒事故应急准备与响应预案38十九、附图、附表40一、底板概况1.1地理及使用概况某某位于南宁市双拥路30号综合体工程，地面以上分A、B座，建筑场地处于近市中心地带，地理位置优越，交通便利。工程A座一幢48层的酒店写字楼和B座四幢30层的高层住宅楼组成，设四五层地下室，总建筑面积30.48平方米,建筑占地面积14820平方米,地下室功能用于地下停车场、酒店后勤、物业部等，A座用于酒店、写字楼、大型会议室等，B座大型商场、高级会所、建身房、物业管理及高档住宅等。本方案专为B座筏板大体积砼制定。1.2结构概况A、B座筏组成长方形平面，A座筏板面标高-16.05m，B座筏板面标高-17.55m，高差1.5m，以轴处3m宽高低交接变斜坡，以后浇带划分A、B座筏板区域。A座轴交至，长85.73m，宽56.89m，面积4777.35,约3934.438m3，主楼筏板厚度2.8m，3.2m,4.63m，6.48m，7.43m，逐级至电梯最深，交接厚度最深7.43m，裙楼部分的筏板厚度为1m，部分柱下独基础各自加深，最厚为1.7m。A座筏板分为3块浇捣，裙楼两块，主楼一块，以后浇带划分。A座筏板钢筋约890吨，主楼筏板的钢筋上下层均为32，间距140和180，核芯筒墙下、各柱下均有32、28、25钢筋网加强筋，筏板沿板厚由高向下在1.7m，3.4m，5m处分别加设12250，各电梯井内壁周边以16150沿周边形成环筋；裙楼部分，筏板均以22、20150布设，独立柱下分别布设16、18、25、32钢筋网片；各筏板厚度交接处钢筋均以35d锚固，筏板与地下连续采用焊接，并设15d末端弯钩封端。B座筏板由22100轴交AC1轴，长171.17m，宽59.45m，主楼部份分A、B、C、D单元，面积9879.32，筏板厚2.3m，裙楼部份为1m，局部份裙楼1.3m，电梯处较主楼深4.65m。砼交接处厚6.95m，钢筋稍有加密，主楼、裙楼部份柱下均为加强钢筋网片，部重要转角也增加有放射筋，各筏板厚度交接处钢筋均以35d锚固，筏板与地下连续采用焊接，并设15d末端弯钩封端。有2.3m厚处均加双向12300钢筋，按要求将在电梯井部分加3层12300钢筋。B座底板钢筋总量约为1820吨左右，钢筋品种主要有32、28、25、22、20、16、12，大部分采用三级钢。二、底板施工部署2.1现场布置1、现场用电用水及排水等设施延用前续挖土施工时设施，做好施工前的各项准备工作，底板施工阶段的现场平面布置图所示。2、由于基坑面积太大，根据最后一层土的开挖顺序，底板施工分为三块进行，根据设计变更，具体施工区域划分为A座为一区域区，2262轴B座A、B单元为一施工区域，以62100轴B座C、D单元为另一个施工区域。3、后浇带平面布置及节点处理如附图9-1，后浇带内侧采用25制成“”与上下筏板钢筋焊接，间距按300坚向布设，将密目铁线网以外包以“”钢筋外（在后浇带这侧），再以钢筋200作檩条形式压紧，用22#铁丝将8与25扎实，形成封闭式隔断，有效防砼流入后浇带内。4、筏板施工时，将设置的降水井进行降水，以降到最低才进，已废弃的降水井，必须通过处理后进行封井，部份应有所保留或换井，以防春季水位回升后可进行降水；施工预留的集水井，应设置设置在后浇带上，沿后浇带以30m设置1口。5、A座部分，因桩与放级斜坡相交，将桩沿坡度打凿成与坡度平行处理。桩基测试工作应根据垫层进度分批进行，并同时做好桩基验收和放线工作。6、钢格构柱焊接止水钢板，详见附图013。7、依据本工程基准控制线及基准标高进行测量定位放线，并报监理复核。8、钢筋下料、成型、直螺纹接头加工制作由现场根据配料单加工完成，由2台QTZ5513和1台QTZ6021塔吊完成筏板施工期间的垂直运输工作。9、根据底板钢筋绑扎进度及时通知安装单位做好部分防雷接地、管道预埋等安装工程配合工作，确保底板砼工程施工顺利进行。10、为确保底板砼施工质量，通过大体积砼测温技术提供科学的数据信息来指导砼养护。另外，砼表面覆盖二层稻草包、二层塑料薄膜等做好砼保温措施。2.2人员布置项目管理配置图总指挥：林信技术组现场总工长质量、砼温度监控组:苏忠民、吴升木工工长:张震砼工长:熊朝锋电气暖通工长:张庆多钢筋工长:张文五邕劳务公司砼公司现场指挥金锭宝劳务公司各钢筋、木工、砼队各钢筋、木工、砼队现场调度、管工1、项目部成立筏板施工指挥领导小组，指挥协调整个砼浇捣过程的施工，按领导小组带领，采用两班制连续施工，每个工作有一个现场管理值班小组，每班设一个总值班，每一台砼输送口由一名施工员指挥浇捣，严控振捣，前台值班施工员、材料员双拥路设一名，后方（琅西五、六组前）设施工员及材料各一名，电工一名。2、开工前做好工程技术交底和安全交底工作，实行层层交底，并将书面交底单存档。钢筋、模板验收完毕。3、项目部、各劳务公司、各砼供应公司、各队组必须根据施工方案和每班砼的浇捣量合理安排足够。换班必须由总值在场指挥交接班。同时安排相应的钢筋工、木工、保养工、等配套工种配合施工。4、建立后勤保障小组做好后勤供给工作，确保满足施工的需要。5、各值班人员安排必须在砼浇捣前排好值班表，由每总值班协调各部门工作。6、砼浇捣前各部门自行预检，并作好调整，将问题落实整改。2.3材料准备1、所有材料的质量必须符合相关规范的要求，所用材料的产地、厂家、型号、规格等必须经过先取样检验并试配选定后作出确定。材料的需用量则根据所浇筑砼的实际总方量乘以施工配合比每立方材料用量加上正常损耗确定。2、砼所用的水泥、外加剂必须在砼施工前的35天之前进场取样检验合格及再次试配达到要求后方能投入使用（详细由砼供应商操作办理）。3、砂、石等地方材料应根据实际需要在现场进行务料，总储备量应能满足施工的需要，并按规范规定的批量进行取样检验。4、施工前应准备好干稻草1000m3，防雨彩条布1000，雨衣50件。2.4机械、工具1、插入式振动器18台，振动棒25条。2、抗压砼试模10组，防水砼试模3组，坍落度筒三个。长杆温度计5根。3、砼输送泵9台，详细要求砼供应公司按图布设、配管和砼供应输送车辆，配备一台备用砼泵车。桩位复核、验收 测量放线三、施工流程绑扎下部钢筋下部钢筋验收 上部钢筋支架绑扎上部钢筋绑扎墙、柱插筋其他工作穿插布置交由下一工序交由下一工序隐藏工程验收砼测温、养护砼浇捣四、测量方案4.1测量依据依据业主提供的平面控制点与水准点为基准进行引测。根据设计结构图、有关技术核定单及业主提供的有关测量资料进行计算和测量放线。4.2测量仪器选用全站仪宾得R212±(3+2ppm×D)mm经纬仪J2型号T2秒级水准仪SOKKIA型号B1精密钢卷尺50m和50m以上仪器均应鉴定合格，并在使用有效期内。在使用过程中，应经常检查仪器的常用指标。一旦偏差超过允许范围，应及时校正来保证测量精度。4.3平面定位基坑开挖施工中，根据平面控制网点以及建筑主轴线与网点的关系，用经纬仪将主轴投测到施工面上。当投测至施工平台上的点投好后，就到施工面上去检查。其方法是：架设经纬仪测设轴线边角关系，限差为：轴线角度小于30”；量距误差小于±2mm。如果检测后略超过此限值，则合理调整，在施工面上轴线调整一般选南北方向线来调整。如果交角大于30”或边长误差大于5mm，则进行重测，直至符合要求为止。4.4高程测量以基准水准控制点为依据，用精密水准仪采用往返水准测量的方法，将高程引测至支撑上作标志。用钢尺丈量引测法，向下拉钢尽量取。钢尺须经拉力、温度、尺差等改正，经检查无误后使用。以红三角标志标定，作为施工面上高程放样依据。五、钢筋工程5.1底板钢筋进场、
