广西某工业园区多层钢结构厂房施工组织设计().doc

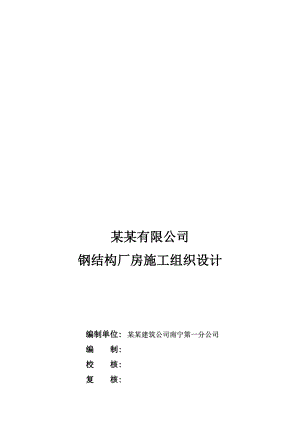

某某有限公司钢结构厂房施工组织设计编制单位: 某某建筑公司南宁第一分公司 编 制: 校 核: 复 核: 会 签: 审 核: 审 定: 编制日期: 目录第一卷 概况4第一章 1.1编制目的、依据4第二章 1.2工程概况4第三章 1.3主要技术规范、规程5第四章 1.4施工条件5第五章 1.5工程特点6第二卷 主要工程数量7第三卷 施工组织及进度安排10第一章 3.1施工组织机构框图及主要施工管理人员表10第二章 3.2施工队伍部署及任务划分11第三章 3.3主要施工机具及劳动力配备11第四章 3.4工程总体进度安排14第四卷 临时工程17第一章 4.1安排原则17第二章 4.2现场协调17第三章 4.3临时水电及通讯17第五卷 主要工程施工方案和施工技术措施18第一章 5.1 施工准备18第二章 5.2 土建工程施工19第三章 5.3钢结构及围护施工31第一节 5.3.1主构件制作31第二节 5.3.2屋面檩条、墙面檩条制作39第三节 5.3.3其它附件制作40第四节 5.3.4彩板的选型、加工41第五节 5.3.5钢结构、围护门窗安装42第四章 5.4水、电、暖施工50第一节 5.4.1电力工程50第二节 5.4.2给排水、采暖、动力管道施工方案及技术措施61第六卷 工程创优规划和工程质量保证措施67第一章 6.1 工程质量创优目标67第二章 6.2 质量创优制度67第三章 6.3 质量保证体系68第四章 6.4 保证质量主要施工技术措施69第一节 6.4.1 土建工程69第二节 6.4.2钢结构工程70第三节 6.4.3水、电、暖及动力管道工程71第七卷 工期、安全保证措施72第一章 7.1 保证工期的主要措施72第一节 7.1.1 组织措施72第二节 7.1.2 技术措施73第二章 7.2 安全保证措施74第一节 7.2.1 指导思想74第二节 7.2.3 安全生产责任制74第三节 7.2.4 安全生产教育74第四节 7.2.5主要安全技术措施和保证制度75第五节 7.2.6 消防、治安措施77第六节 7.2.7安全技术检查制度78第八卷 环境保护及文明施工79第一卷 概况1.1编制目的、依据111编制目的为了保证本工程顺利进行，优选合适的施工方案，配备充足的资源，按我公司的质量、环境和职业健康安全方针“质量第一、科学管理、奉献精品；保护环境，促进文明、构建和谐；以人为本、关爱健康、确保安全”精心组织施工，按期、优质、高效、安全、文明地完成与业主签订的建设工程施工合同。1.1.2、编制依据1、国家现行的施工质量验收规范、强制性标准和施工操作技术规程。配套的建筑标准图集。2、国家现行的有关机具设备和材料的施工要求和标准。3、有关安全生产和文明施工的规定。4、国家及地方政府的有关建筑法律、法规、条文。5、本工程建筑、结构、安装专业施工图纸。6、我公司质量、环境、职业健康安全管理体系文件。7、我公司各项资源配备以及本地区可利用资源和施工现场实际情况。8、工程地质勘察报告。9、本公司程序文件、质量手册及施工组织设计编制与实施程序。1.2工程概况12.1工程总体情况工程名称：某某有限公司2#车间、研发楼、仓库工程地址：南宁市伊岭工业集中区B-31号设计单位：南宁综合设计院建设单位：某某有限公司监理单位：广西恒基建设工程咨询有限公司地勘单位：南宁市机械施工有限责任公司施工单位：某某建筑公司南宁第一分公司 1.2.2建筑设计简况本工程为某某有限公司2#车间、研发楼、仓库，位于南宁市武鸣县伊岭工业集中区内。2#车间建筑结构形式为单层双跨门式钢结构厂房，建筑按6度抗震设防，抗震等级为 三级 ，建筑结构设计合理使用年限为25年，总建筑面积: 3966.65，建筑层数4层，建筑总高度为10.10m。该厂房长82.8m，最大跨度23.90m柱间距8m，柱顶标高10.1m，其车体厂房采用天窗采光、排气。二台行吊，每台5t；2#车间工程工字钢均采用Q345钢，其他槽钢、钢板钢材采用16Mn、Q235钢，高强度螺栓采用H-T-B（10.9级）摩擦型连接高强度螺栓，普通螺栓采用Q235钢，c级。屋面、墙体檩条均采用C型钢檩条， 1.2m以下采用M5.0混合砂浆砌筑粘土空心砖，1.2m以上采用复合彩板围护。基础采用独立基础。研发楼为地上四层框架结构，地下0层，建筑高度14.1m，总建筑面积1943.04m2，占地面积469.44m2；建筑结构等级为二级，设计使用年限50年，抗震设防烈度：6度，建筑防火设计分类为二类，耐火等级为三级，屋面防水等级为级；本工程+-0.000相当于绝对标高为现场确定，室内外高差0.30m；基础采用独立基础.外墙采用190厚页岩多孔烧结砖，外墙采用190厚页岩多孔烧结砖。仓库为地上 3层 框架结构，地下0层，建筑高度11.25m，总建筑面积883.74m2，占地面积285.52m2；建筑结构等级为二级，设计使用年限50年，抗震设防烈度：6度，建筑防火设计分类为二类，耐火等级为二级，屋面防水等级为级；本工程+-0.000相当于绝对标高为现场确定，室内外高差0.15m；基础采用独立基础。外墙采用190厚页岩多孔烧结砖，外墙采用190厚页岩多孔烧结砖。1.3主要技术规范、规程（1）地基与基础工程施工及验收规范（2）混凝土结构工程施工及验收规范 （3）建筑装饰工程施工及验收规范（4）钢结构工程施工及验收规范（5）屋面工程技术规范（6）建筑工程质量检验评定标准（7）钢结构工程质量评定标准（8）采暖及卫生工程施工及验收规范（9）建筑电气安装工程质量检验评定标准（10）门式刚架轻型房屋钢结构技术规程（11）建筑结构焊接规程1.4施工条件该厂房工程位于广西南宁武鸣县伊岭园工业园某某有限公司厂区内，属新建厂房，西侧有厂房。施工区域比较开阔，但也必须加强现场施工工序的合理安排，按流水作业的方式组织施工。现场拆迁平整已完成，施工用水、用电已接通，具备了开工条件。1.5工程特点 （1）本工程涉及到土建、钢结构、水、电、暖、动力管道安装等专业，工程交叉重叠施工作业多。 （2）独立基础数量大，工期短，独立基础的开挖是本工程工期的控制关键，开工伊始必须予以重视。 （3）钢结构构件制作标准高、要求严，投入设备多，应在工厂内制作，增加运输工作量。 （4）施工时需做好周围建筑物、电线、电缆等的安全防护工作。 （5）施工时要加强对职工的安全教育，做好现场文明施工和防火工作。第二卷 主要工程数量根据业主提供的工程数量清单，整理汇总主要工程数量如下:序号工程项目单位数量备注一土建M23966.651独立基础m3188.62C25钢筋混凝土梁m332.43地面m23966.864预埋铁件t12.58预埋螺栓t4.656二钢结构及围护m21钢柱t51.3532钢屋面梁t77.6213钢吊车梁t25.1244钢支架t8.4725钢檩条t29.3226彩板屋面m24239.867彩板墙体m22210.48序号工程项目单位数量备注9彩板天沟m246.910彩板门m211铝合金窗m260.0第三卷 施工组织及进度安排 3.1施工组织机构框图及主要施工管理人员表 3.1.1主要施工管理人员表拟在本工程投入的主要管理人员表（姓名、主要资历及承担过的项目另见招标文件）序号拟任职务姓 名职 称主要资历及承担过的项目1项目经理经济师2项目副经理高级工程师3项目总工高级工程师4工程技术部部长工程师5土建工程师工程师6结构工程师高级工程师7焊接工程师高级工程师8电气工程师助理工程师9暖通工程师助理工程师10物资设备部部长工程师11安全质量部部长工程师12安全工程师助理工程师13计划财务部部长经济师14工程试验室主任工程师15综合办公室主任经济师3.2施工队伍部署及任务划分项目经理部拟设在某某有限公司厂区内，经理部负责按项目法管理组织施工，并建立工程创优、进度控制、安全生产等责权利相结合的管理机制。根据本工程特点，拟设3个项目队，队伍布置及任务划分为：土建项目队：负责独立基础、混凝土及砌筑工程等项目的施工。钢构项目队：负责钢构件的制作、安装，以及屋面、墙体、门窗等项目的制作、安装工作。 水电项目队：负责电力、给排水、采暖及动力管道等的安装工作。3.3主要施工机具及劳动力配备3.3.1主要施工机具配备表序号设备名称数量规格型号出厂日期备注一制造加工设备1直条火焰切割机32H钢组立机23龙门焊机44翼缘矫正机25端头切割机26碳弧气刨37开坡口机28折弯机29剪板机410摇臂钻211立钻412磁力钻213交流焊机514硅整流焊机115气体保护焊机216仿型切割机117半自动切割机218空气压缩机319车床220牛头刨床321等离子气割机222自动远红外电焊条烘干机323行车24行车25数控坐标钻床26压力机
