广西某小区高层住宅楼及地下室悬挑脚手架专项施工方案(附图、计算书).doc

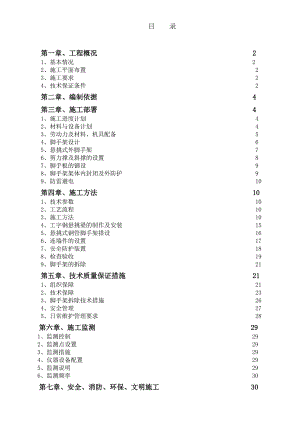

目 录第一章、工程概况 21、基本情况 22、施工平面布置 23、施工要求 24、技术保证条件 2第二章、编制依据 4第三章、施工部署 41、施工进度计划 42、材料与设备计划 43、劳动力及材料、机具配备 54、脚手架设计 65、悬挑式外脚手架 76、剪力撑及斜撑的设置 87、脚手板的铺设 98、脚手架架体内封闭及外防护 99、防雷避电 10第四章、施工方法 101、技术参数 102、工艺流程 103、施工方法 104、工字钢悬挑梁的制作及安装 155、悬挑式钢管脚手架搭设 166、连墙件的设置 177、安全防护装置 188、检查验收 199、脚手架的拆除 21第五章、技术质量保证措施 211、组织保障 212、技术保障 233、脚手架拆除技术措施 264、安全管理 275、日常维护管理要求 28第六章、施工监测 291、监测控制 292、监测点设置 293、监测措施 294、仪器设备配置 295、监测说明 296、监测频率 30第七章、安全、消防、环保、文明施工 301、安全施工技术措施 302、消防措施 323、环保、文明施工要求 33第八章、应急救援措施 341、安全事故应急救援架构 342、高处坠落事故应急救援 353、外脚手架坍塌救援 354、物体打击事故应急救援 365、触电事故应急救援 376、火灾事故应急救援 39第九章、悬挑式扣件钢管脚手架计算书 411、1-4#楼22.85M扣件式脚手架计算书 412、1-4#楼20.3M型钢悬挑脚手架（扣件式）计算书 493、1-4#楼20.3M型钢悬挑脚手架（阳角A）计算书 61第十章、悬挑卸料平台计算书 66第一章 工程概况1、基本情况序号项 目内 容1建设项目名称百色-城市花园白露宫1-4#楼及地下室工程 2工程地址百色百林桥以西3建设单位百色佳源房地产开发有限公司4设计单位嘉兴巨匠建筑勘察设计有限公司5监理单位监理咨询有限公司6工程规模本工程1-2#（地下一层，地上27层）、3-4#（地下二层，地上32层）及地下汽车库（地下一层）组成，建筑总面积地上约m2，地下约18471m27开竣工时间预计开工时间2013.4.10预计竣工时间2015.6.48质量目标确保广西省优良样板工程9安全、文明施工目标安全生产、文明施工优良样板（“双优”）工地，争创广西省安全生产、文明施工优良样板工地2、施工平面布置（施工平面布置图附后）3、施工要求1）脚手架的设计力求做到结构安全可靠，造价经济合理。2）确保脚手架在使用周期内安全、稳定、牢靠。3）选用材料时，力求做到常见通用、可周转利用，便于保养维修。4）脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。4、技术保证条件1）安全网络2）脚手架的搭设和拆除需严格执行该专项施工方案。第二章 编制依据1、建筑施工脚手架实用手册2、建筑地基基础设计规范GB50007-20113、建筑结构荷载规范GB50009-20124、混凝土结构设计规范GB50010-20105、钢结构设计规范GB50017-20036、建筑施工安全检查标准JGJ59-20117、建筑施工高处作业安全技术规范JGJ80-918、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20119、危险性较大的分部分项工程安全管理办法(建质200987号文)10、建设工程安全生产管理条例国务院令第393号11、本工程设计图纸12、本工程施工组织设计第三章 施工部署1、施工进度计划（总进度计划网络图附后）2、材料与设备计划1）脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2）扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求，采用其他材料制作的扣件，应经试验证明
