广东某高层建筑深基坑支护施工方案.doc

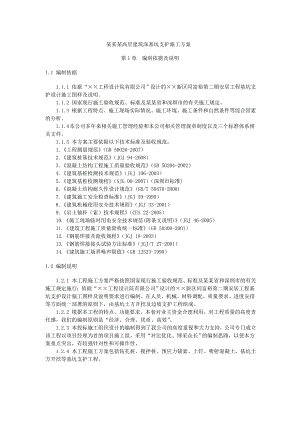

某某某高层建筑深基坑支护施工方案第1章 编制依据及说明1.1 编制依据1.1.1 依据“××工程设计院有限公司”设计的××新区同富裕第二期安居工程基坑支护设计施工图样及说明。1.1.2 国家现行施工验收规范、标准及某某省和深圳市的有关施工规定。1.1.3 根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件等综合因素的分析。1.1.4 本公司多年来相关施工管理经验和本公司相关管理规章制度以及三个标准体系相关文件。1.1.5 本方案主要依据以下技术标准及验收规范：1.工程测量规范（GB 50026-2007）2.建筑桩基技术规范（JGJ 94-2008）3.混凝土结构工程施工质量验收规范（GB 50204-2002）4.建筑基桩检测技术规范（JGJ 106-2003）5.建筑基桩检测规程（SJG 09-2007）（深圳市标准)6.混凝土结构耐久性设计规范(GB/T 50476-2008)7.建筑施工安全检查标准（JGJ 59-1999）8.建筑机械使用安全技术规程（JGJ 33-2001）9.岩土锚杆（索）技术规程（CES 22-2005）10.施工现场临时用电安全技术规范(附条文说明)（JGJ 46-2005）11.建筑工程施工质量验收统一标准（GB 50300-2001）12.钢筋焊接及验收规程（JGJ 18-2003）13.钢筋焊接接头试验方法标准（JGJ/T 27-2001）14.建筑施工场界噪声限值（GB 12523-1990）1.2 编制说明1.2.1 本工程施工方案严格按照国家现行施工验收规范、标准及某某省和深圳市的有关施工规定施行；依据“××工程设计院有限公司”设计的××新区同富裕第二期安居工程基坑支护设计施工图样及说明要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，由基坑土方开挖及边坡支护工程组成。1.2.2 根据本工程的特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。1.2.3 本投标施工组织设计的编制得到了我公司的高度重视和大力支持，公司专门成立该工程以项目经理为首的项目施工组，采用“对比优化、博采众长”的编制思路，以使本方案重点突出，有较强针对性和可操作性。1.2.4 本工程施工方案包括钻孔桩、搅拌桩、预应力锚索、土钉、喷射混凝土，基坑土方开挖等基坑支护工程。第2章 工程概况2.1 工程概况新区第二期安居工程场地位于××市××新区，场地南端××路与××新区医院相望，东侧为安居工程一期。场地规划总用地面积约4.46万m2。拟建建筑为：5幢27层的高层住宅，高度约为80m；4幢12层的小高层住宅，高度约为36m；1幢3层的幼儿园和1幢3层的邻里中心，高度均为10m。其中高层住宅采用钢筋混凝土剪力墙结构，设地下室2层；小高层住宅采用钢筋混凝土框剪结构，局部设半层地下室。工程桩拟采用钻孔桩和静压式预应力管桩。场地±0.00m=39.00 m，计划场地平整后标高为33.536.0m，基坑支护自平整后标高进行。2层地下室基坑开挖深度暂定为6.6m9.1m。本次施工内容为：深基坑土方开挖与边坡支护工程。该工程由××工程设计院有限公司设计；地下室二区底面积11310m2。2.2 场地周边条件本工程拟建建筑物地下室外墙线与红线距离9.015.0m不等。2.3 工程地质和水文地质条件本工程根据××工程设计院有限公司提供的深圳市××第二期安居工程场地 岩土工程勘察报告(2009年3月)报告资料。该报告显示，场地典型土层分布从上至下为：素填土、粉质黏土、淤泥质黏土、粉砂、粉质黏土、含砾粉质黏土、砂质黏性土、全风化混合岩和强风化花岗岩。2.3.1 与基坑支护有关的地层岩性自上而下分述如下：1.人工填土层（Qml）1杂填土： 以灰色为主并夹杂有其他颜色，松散状态。主要由含砂砾黏性土组成，夹杂建筑垃圾混凝土块、砖块及生活垃圾等。该土层为新近堆填，层厚为0.603.00m，平均值为1.97m。2素填土：灰、褐、褐黄色，以松散状态为主，局部稍密。主要由扰动的含砂砾黏性土组成，局部含少量碎石。该土层为新近堆填，层厚为0.807.20m，平均为3.62m。2.第四系冲洪积层（Qal=pl）1粉质黏土：灰、褐黄、褐色，可塑状态，不均匀含少量砂。层厚为2.003.50m，平均为2.66m。层顶标高为28.0034.15m。2淤泥质黏土：灰黑、深灰色，软可塑状态，局部呈流塑状态，含少量未腐烂植物根茎和有机质（有机质含量多小于2%，但局部可达13.32%），不均匀含少量石英质中细砂，该层土质不均匀。层厚为1.306.90m，平均3.45m。3粉砂：灰、灰白、褐黄色，饱和，稍中密状态，不均匀含少量黏性土，黏粒含量在1013.2%，平均值为11.6%；层厚为1.904.50m，平均为2.57m。层顶标高为23.2827.63m。4粉质黏土：灰、灰白、褐黄色，可塑状态，不均匀含少量砂。场地内零星分布。层厚为1.203.50m，平均为2.13m。3.第四系坡积层（Qdl）含砾粉质黏土：灰、灰白、褐黄、褐色，可硬塑状态，石英砂砾含量约为30%，含少量砾石。层厚为2.009.50m，平均为4.97m。4.第四系残积层（Qel）砂质黏性土：褐、褐红、灰、灰白、褐黄、紫褐色，可硬塑状态，原岩结构可辨，由混合岩风化残积而成。场地内广泛分布，层厚为0.9013.50m，平均为5.77m。5、震旦系混合岩(Z)场地下伏基岩为震旦系混合岩。按风化程度不同由上而下可分为全风化、强风化、中等风化和微风化岩带。1全风化混合岩：紫褐、褐黄、褐红、灰褐色，原岩结构尚清晰，矿物成分发生显著变化，岩芯呈坚硬土状，遇水可捏成团。场地内大部分布，层厚为1.4016.50，平均为5.03m。层厚为3.2032.50，平均为15.85m。2.3.2 场地地下水情况勘察期间，场地内各钻孔均见地下水，根据其赋存介质及埋藏条件不同，以三种类型为主：1.存在于人工填土中的孔隙水，主要受降水的影响，其含水量及透水性差。2.存在于第四系冲洪积粉砂层中的孔隙水，其土层中黏性土含量不同,且其在场地内局部分布，连通性较差，与降水的联系一般，具潜水微承压性，其含水量及透水性较强。3.存在于强、中风化基岩裂隙中的裂隙水，根据钻探情况，其含水量及透水性受裂隙发育程度影响，因多数埋藏较深，与降水的联系较差，其含水量较丰富。勘察期间测得钻孔中稳定水位埋深在0.008.30m之间，标高为28.9832.80m。2.4 深基坑支护设计方案2.4.1 设计要求1AB段护坡上部采用放坡为1:0.6的土钉墙和预应力锚索联合支护，设2排6m长的土钉，其中一排与18m长锚索相间，坡面挂网喷射混凝土护面；下部采用直立坡的土钉墙、550400mm搅拌桩止水帷幕联合支护，设3排6m长的土钉，坡面挂网喷射混凝土护面。详见AB段支护剖面图。2BC段护坡上部采用坡率法支护，坡率为1:1.4，坡面挂网喷射混凝土护面；下部采用钻孔灌注桩支护，桩外侧采用550400mm搅拌桩止水帷幕，止水帷幕外侧设3排550双向550mm搅拌桩。钻孔桩间距1400mm，桩长13.1m。详见BC段支护剖面图。3CDE段护坡上部采用坡率法支护，坡率为1:1，坡面挂网喷射混凝土护面；下部采用钻孔灌注桩支护，桩外侧采用550400mm搅拌桩止水帷幕。钻孔桩间距1400，桩长13.6m。于CD段设2个219mm钢管角撑。详见CDE段支护剖面图。4EF段护坡上部采用坡率法支护，坡率分别为1:1，坡面挂网喷射混凝土护面；下部采用钻孔灌注桩支护，桩外侧采用550400mm搅拌桩止水帷幕。钻孔桩间距1800mm，桩长9.6m。详见EF段支护剖面图。5FGHIJ段护坡采用放坡为1:0.75土钉墙支护，设6排6m长的土钉，坡面挂网喷射混凝土护面。详见FGHIJ段支护剖面图。6JKLMA段护坡采用放坡为1:0.6土钉墙支护，设4排6m长的土钉，坡面挂网喷射混凝土护面。详见JKLMA段支护剖面图。安全等级为三级。7ABCDEF和FGHIJK段为半地下室基坑支护，基坑深度较浅，采用放坡1:1，局部打入短钢筋，坡面挂网喷射混凝土护面。详见ABCDEF和FGHIJK段段支护剖面图。安全等级为三级。2.4.2 安全等级及变形要求AB、BC、CDE、EF和FGHIJ段安全等级为二级，坡顶水平位移警戒值分别为30mm、33mm、30mm、30mm、40mm；坡顶沉降警戒值分别为50mm、33mm、30mm、30mm、60mm。JKLMA、ABCDEF和FGHIJK段安全等级为三级，坡顶水平位移警戒值分别为50mm、10mm、25mm；坡顶沉降警戒值分别为47mm、10mm、25mm。2.5 主要材料1.钻孔灌注桩桩芯混凝土强度C25。2.钢筋d12mm为HPB235，fyk=235N/mm2 ；d12mm为HPB335，fyk=335 N/mm2。3.锚索采用3×75钢绞线，fyk=1860N/mm2，夹具连接应符合规范要求。2.6 主要工程数量1.搅拌桩，4408.00延米。 2.钻孔桩，1228.00延米。 3.预应力锚索，504.00延米。4.土钉，6990.00 延米。5.喷射混凝土，5944.00m2。6.冠梁，125m3。7.混凝土腰梁，13.50m3。8.排水沟，126.00m3。9.降水井，16口。第3章 施工准备工作计划3.1 技术准备组织学习图样，编制施工组织设计及各专项施工方案，需专家论证的方案应提前论证，进行图样会审。通过学习图样熟悉图样内容，了解设计要求和施工所要达到的标准，明确工艺流程，掌握和了解设计图样细节。由建设单位、设计单位共同进行图样会审，彻底将施工图样所存在的问题消除在施工之前。3.2 人员准备3.2.1 配备经验丰富、技术业务精湛、事业心和责任感强的工程技术人员，全面负责和加强对本工程的生产指挥和技术管理工作。3.2.2 调遣专业性强的作业队伍投入施工，确保整个深坑支护工程顺利完成。3.2.3 根据本工程的情况及特点，有针对性地组建项目班子，可根据设计要求积极为本工程做好开工前的准备工作（材料、机械、人员、技术等准备工作与策划工作），并且以无条件满足本工程需要为前提。3.2.4 根据施工要求组织好施工力量。各分项工程由技术负责人全面负责，并配备安全工程师1人、测量工程师1名和挖掘机班、电工班、运输班、钢筋班、木工班、脚手架班、钻孔桩、搅拌桩班、专业支护班等。3.2.5 项目管理人员设置表表1项目管理人员设置表序号项目 内容1项目经理： 全面负责工程项目施工管理和生产经营活动2项目副经理： 协助项目经理工作，负责项目施工生产管理3技术负责人： 负责工程技术管理工作，参与经营决策，协调各专业技术施工的交叉作业4总施工员： 按图样、规范、施工方案组织施工，保证工期和质量，负责现场施工的全面管理工作5施工员： 负责模板配板、支模工作管理、工程进度和质量6施工员： 负责钢筋放样、制作、绑扎工种管理，工程进度和质量7施工员： 负责边坡支护(含锚杆、锚束、挂网、喷混凝土)等工作管理、工程进度和质量8施工员： 负责钻孔、搅拌桩工作管理，工程进度和质量9
