广东某高层商业办公楼测量专项施工方案(附示意图).doc

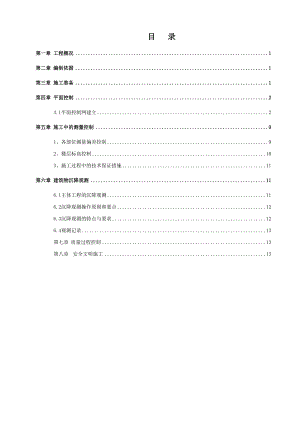

目 录第一章 工程概况1第二章 编制依据1第三章 施工准备1第四章 平面控制24.1平面控制网建立2第五章 施工中的测量控制91、各部位测量偏差控制92、楼层标高控制103、施工过程中的技术保证措施11第六章 建筑物沉降观测116.1主体工程的沉降观测116.2沉降观测操作原则和要点126.3沉降观测的特点与要求126.4观测记录13第七章 质量过程控制13第八章 安全文明施工13第一章 工程概况工程名称：某某瑞花园建设单位：某某实业有限公司设计单位：某某市设计院有限公司监理单位：广东某某建设监理有限公司施工单位：某某某某建筑安装工程有限公司本期工程位于建设地点：佛山市东平新城文德路以西、裕和路以北、百顺道以西地块；建筑规模：以商业、办公功能为主, 总用地面积56314.02，净用地面积为41572，地上总建筑面积，计容建筑面积，不计容建筑面积98425，容积率为5，总建筑密度43.27%，绿地率19.39%。第二章 编制依据1、本工程建设工程施工合同； 2、本工程施工图纸；3、甲方提供的控制点；4、工程测量规范（GB50026-2007）5、工程测量基本术语标准GB/T50288-96；6、工程测量规范 GB 50026-93条文说明；7、建筑变形测量规程JGJ/T8-97；第三章 施工准备本工程造型复杂，做好该工程的测量工作显得至关重要。通过对施工图的阅读和理解，控制测量的准备工作主要应考虑以下几点：1、人员配备根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：1、测量组长2名，负责工作组织安排，设备管理，现场安全管理，工作质量，工作进度，技术方案实施，测量技术资料编制；2、测量技术员4名，负责测量放线操作，在本工程测量放线操作的人员须从事测量工作2年以上。2、仪器配备根据建筑物平面控制精度的技术要求，选择测角精度为±2"、测距精度为±(3mm+2ppmD)的全站仪，精度为2mm的水准仪，精度为1/40000的激光垂准仪，测角精度为2的经伟仪完全能满足工程的需要，平差计算将配备电脑一台及相应平差软件。3、在工程开工前，应提前做好控制桩的交接复核，布设完善的辅助控制网点，对全站仪、经纬仪、钢尺、水准尺、卷尺、温度计等测量工具进行全面自检校对。测量器材用量表名 称型号数量备注全 站 仪拓普康GT-102N1全部测量仪器、具检测报告齐全。经 纬 仪苏州一光DT302L1激光垂准仪苏州一光DZJ20C-11水 准 仪苏州一光DZS3-13钢 尺50m5卷 尺5m12水 准 尺5m1水 准 尺3m1对讲机6吊线锤64、测量人员对设计图纸要进行全面、熟悉的理解，进行单张图纸数据、坐标的严格校对，不同图纸相关数据的联合校对无误，大部分放线数据在室内预先计算校对准确。第四章 平面控制 4.1平面控制网建立1、 场区平面控制网的测设首级控制网的移交与加密为提高现场测量数据的稳定性， 以及变形测量的需要，有必要重新加密设置和建立首级控制网。根据城市大地坐标点，采用闭合导线形式建立施工现场首级控制网，加密到现场基坑边C1、C2、C3、C4、C5、C6、C7、C8、C9、C10、C11、C12、C13点，并作相应的保护措施。4.2高程控制网的建立1控制点的埋设高程控制网以业主提供的场区水准基点为依据，在地下室施工阶段和地上主体阶段施工阶段的平面总控制网点上均布设6个控制点，形成环形闭合水准路线。水准点埋设见下图：水平控制点布置2控制测量高程控制测量按国家一、二等水准测量规范(GB128972006)规定的二等水准测量要求进行，仪器为数字水准仪。测站观测顺序为往返测：奇数站为后前前后；偶数站为前后后前。返测：奇数站为前后后前；偶数站为后前前后。3精度等级高程控制网等级为二等，技术要求见表。 水准测量技术要求 等级视线长度（m）前后视距差(m)前后视距累积差(m)视线高度(m)基辅分划读数之差（mm）闭合差(mm) 二等301.03.00.30.34高程控制网水准线路按环形闭合差计算，每km水准测量闭合差按下式计算：MW=±4mm(L为路线长度)。4.3地下室施工测量1平面测量(1)在垫层上进行基础定位放线前，复测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各控制线，投测允许误差±2mm。垫层轴线放样示意图经纬仪经纬仪垫层轴线轴线(2)地下室底板首层的轴线投测可直接采用外控法，在主控轴线的延长线上架设经纬仪，把测设在基础的轴线投测到施工层。用全站仪测坐标点进行复核。裙楼的轴线投测可根据基础地下室设置好的控制网，在校测建筑物轴线控制点合格后，利用“外控法”，根据施工图纸上各轴线关系，将建筑的轮廓线和各细部轴线精确地弹测到各层平面上在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。(3)楼层轴线复核：每一层平面或每一施工段测量放线完成后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下道工序。2高程测量（1）标高引测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动；经联测确认无误后，方可向基坑内引测所需的标高。进场施工时，直接将高程控制点引测到基坑里。 （2）楼层标高控制点布设：采用50m钢卷尺水准法在同一平面层上所引测高程点，与各层标高控制点作相互校核，每次校核不少于4个点，校核后的校差不得超过3mm，取平均值作为该段施工标高的控制点，引测到附近的立柱上进行标识，以便施工中使用。4.4地上结构工程测量当楼板施工至±0.000m时，在基坑周边的二级测量控制点上架设全站仪，用极坐标法或直角坐标法放样测设激光控制点，由于±0.000m层人员走动频繁，激光点测放到楼面后需进行特殊的保护，因此需在±0.000m层混凝土楼面预埋铁件，楼板混凝土浇筑完成且具有强度后，再次放样测设激光控制点并进行多边形闭合复测，调整点位误差，打上阳冲眼十字中心点标示。±0.000m楼面激光控制点位示意图（1）在±0.000m层混凝土楼面架设激光铅直仪，垂直向上投递平面轴线控制点至上部楼层。为提高激光点位捕捉的精度，减少分段引测误差的积累，制作激光捕捉靶，示意如下：透明塑料薄片，中间空洞便于点位标示。雕刻环形刻度第一次接收激光点蒙上薄片使环形刻度与光斑吻合通过塑料薄片中间空洞捕捉第一个激光点在接收靶上旋转铅直仪，分别在00、90°、180°、270°四个位置捕捉到四个激光点取四个激光点的几何中心即为本次投测的点位取中位置（2）激光点穿过楼层时，需在组合楼板上预留200x200的孔洞，通过空洞引测到各楼层。预留洞的做法示意如下：激光点穿过楼层的预留洞做法（3）高程竖直引测：高程引测方法采用经检定过的钢卷尺，通过200×200预留洞口进行标高传递(钢尺竖向量距)，沿柱模内竖向钢筋量距作为复核，然后用水准仪进行校准。轴线、高程基准点垂直向下传递示意图如下：4.5塔楼三级施工控制测量本期工程最高4座塔楼，高度为152.5m，为超高层建筑。先建立塔楼外控网，根据外控网重新建立主轴线平面控制网。测量孔设置在偏离主控轴线12m处的楼板上、且基本能相互通视或通过转换一次能相互通视，大小200×200mm，用于轴线引测及高程传递。同时通过外控网定期对内控轴线对进行负荷，保证精度。由于为超高层建筑，塔楼施工时，轴线的引测采用天顶准直法，通过在测量孔架设激光铅垂仪把底层的轴线控制点垂直投测到施工层，利用投测上来的轴线控制点测放出各轴线。为保证测量精度，在首层、10、20、30层设置测量转换层，并定期用外控网进行复核，测量转换层与转换层之间独立操作，误差不传递。转换层之间的引测需经过多次复核，并通过外孔网进行精确复核后才最后确定下来。4.6装饰工程施工测量在结构施工测量中，按装修工程控制要求将装修施工中所需要的标高及地面的控制线准确清楚地弹在墙面或地面上。1、所有混凝土墙上的标高线应全部弹好，误差不能超过±3mm。在装修施工时，所有的门、窗安装及地面做法控制、电气线盒位置都必须以混凝土墙上的标高线控制为准，抄测必须准确（均抄测建筑标高）。2、装修施工中的所有平面位置，隔墙砌筑及厨房、卫生间的隔墙板安装均以结构施工中测量在地面上的控制线为依据。装修施工中的二次结构位置必须以结构中的竖向控制线为准。3、电梯井测量：在结构施工中，从电梯井底层开始，以结构施工控制线为依据，测设电梯井道的中心线。结构施工时要及时测量电梯井道的净空尺寸，并校测电梯井中心轴线，防止电梯井位置变动，要确保电梯安装顺利。4、在主楼布置8个控制点，以控制剪力墙、外围墙柱施工轴线。4.7 投点原理方法投测时利用照准部0°、90°、180°、270°四个位置分别向上投测，在接收靶上得A1、A2、A3、A4四个投测点，将A1A3，A2A4连接得到A。即为所需的投测点。把1m线测设在楼梯间或剪力墙上。投测上来的轴线用外控点进行核准复测，确保精度满足设计要求。同时，由于高度过高，从低层直接投测到顶层难以保证测量的精度，施工时应分段进行投测。因为在高层建筑轴线投测中，遇到阳光照射，使建筑物有阴、阳面，导致建筑物向阴面倾斜(弯曲)，特别是超高层建筑，因此，轴线投测中宜选择阴天或早晨进行，并在实践中注意摸索规律，采取合适的措施，减少外界的影响。第五章 施工中的测量控制1、各部位测量偏差控制轴线投测及传递的误差应符合下表：建筑全高（H）测量累计允许偏差值每层±3mm30m<H60m±10mm60 m<H90 m±15mm90 m<H120 m±20mm120 m<H150 m±25mm150 m<H±30mm二次结构线用相应控制线施测，各细部放线的允许误差应符合下表：项 目允许误差外廓主轴线LL30m±5mm30m<L60m±10mm60m<L90m±15mm细部轴线±3mm承重墙、梁、柱边线±3mm非承重墙边线±3mm门窗洞口线±3mm2、楼层标高控制为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确引测，且在同一平面层上至少引测三个高程点，且其较差不应大于2mm，施工中取其平均值作为该施工层的控制标高点。±0.000以上标高利用检定过的，并经温度、拉力和尺长三差校正的钢尺沿铅直线往上传递。基准点应用红漆明确标识，并标明相对于±0.000的标高。为了控制顶板的高度，施工中除了采用常规的施工建筑1线外，还应在距板底10cm处传递一条水平线，以便于净空检查。施工中传递高程的允许误差应符合下表： 项 目允许误差(mm)每 层±3高度（H）H£30m±530m<H£60m±1060m<H£90m±1590m<H±20在首层钢筋混凝土结构施工完且模板拆除后，在四周边缘的混凝土柱或墙体上用精密水准仪测设+1.00m基准标高点，
