广东某高层住宅小区外脚手架专项施工方案(钢管脚手架、附示意图及计算书).doc

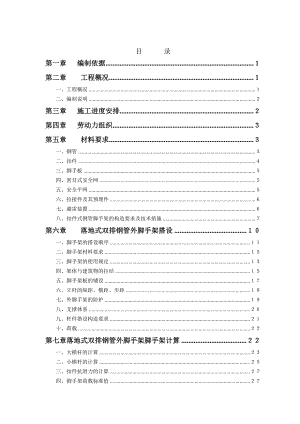

目 录第一章 编制依据第二章 工程概况一、工程概况二、编制说明第三章 施工进度安排第四章 劳动力组织第五章 材料要求一、钢管二、扣件三、脚手板四、密目式安全网五、安全平网六、拉接件及其预埋件七、避雷装置八、扣件式钢管脚手架的构造要求及技术措施第六章 落地式双排钢管外脚手架搭设一、脚手架的搭设顺序二、脚手架材料要求三、脚手架的使用规定四、架体与建筑物的拉结五、脚手架板的铺设六、立杆的纵距、横距、步距七、外脚手架的防护八、支撑体系九、杆件搭设构造要求十、荷载第七章落地式双排钢管外脚手架脚手架计算一、大横杆的计算二、小横杆的计算三、扣件抗滑力的计算四、脚手架荷载标准值五、立杆的稳定性计算六、最大搭设高度的计算七、连墙件的计算八、立杆的地基承载力计算第八章 悬挑外脚手架的结构计算一、大横杆的计算二、小横杆的计算三、扣件抗滑力的计算四、脚手架荷载标准值五、立杆的稳定性计算六、 连墙件的计算七、悬挑梁的受力计算八、悬挑梁的整体稳定性计算九、锚固段与楼板连接的计算第九章 脚手架的拆除一、拆除顺序二、拆除脚手架前的准备工作应符合下列规定三、拆除脚手架时，应符合下列规定四、脚手架拆除安全技术要点第十章 脚手架的验收与保护一、脚手架验收二、脚手架保养与维修三、外架现场施工管理第十一章 “三宝、四口、五临边”防护第十二章 脚手架工程组织机构及人员安排第十三章 文明施工安全措施第十四章 管理机构第十五章 应急救援预案一、应急救援预案二、应急救援装备三、应急救援措施第一章 编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 J84-2001(2002年版)2、建筑施工安全检查标准JGJ59-993、建筑结构荷载规范（GBJ 9）第二章 工程概况一、工程概况1、工程名称：合正尚湾新城2、建设单位：惠东兴汇城建有限公司3、设计单位：深圳市华森建筑与工程设计顾问有限公司4、工程地点：惠东县稔山镇亚婆角5、工程概括： 高层1#楼地上18层，地下室1层，建筑高度59.8米，2#楼地上18层，地下室1层，建筑高度59.8米，1#楼2#楼外架采用落地式钢管脚手架和悬挑式钢管扣件脚手架，落地式钢管脚手架从地下室负一层到地上三层底，施工总高度为12.6米，1#楼、2#楼分别悬挑从三层开始搭设到10层，11层至18层，分2次悬挑，悬挑高度为25米。会所二层结构，建筑高度12.3米，采用落地式钢管脚手架，北面局部采用悬挑式钢管扣件脚手架，悬挑从二层底板开始搭设到屋面。二、编制说明1、合正尚湾新城施工组织设计2、钢管扣件脚手架安全技术规范（JGJ 130-2001，2002年版）3、建筑施工高处作业安全技术规范（JGJ 80-91）4、施工图纸5、主要规程、规范、标准类 别名 称编 号国家直缝电焊钢管GB/T13973国家碳素钢结构钢GB/T700国家钢管脚手架扣件GB15831国家建筑结构荷载规范GB50009-2000国家建筑地基与基础设计规范GB50007-2001国家建筑地基与基础工程施工及验收规范GB50202-2002国家金属拉伸试验方法GB/T228行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001行业建筑施工安全检查评分标准JGJ59-99行业建筑施工高处作业安全技术规范JGJ80-916、主要法规类 别名 称编 号国家建设工程质量管理条例国务院令（第279号）国家工程建设标准强制性条文/第三章 施工进度安排根据实际情况，科学合理分析，本公司的施工能力，以及机械设备的投入和优化施工，工期以365天。第四章 劳动力组织根据施工总体部署，本工程各阶段施工劳动力组织如下：1、本工程地下室和主体阶段施工组织2个搭设班进行搭设施工：地下室20人左右，主体结构40人左右。第五章 材料要求钢管脚手架主要由钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网及避雷装置等构配件组成；悬挑架还包括工字钢悬挑梁、钢丝绳、花篮螺栓等。一、钢管1、脚手架钢管宜采用Q235A（3号）钢（含碳量为0.14-0.22%）的焊接钢管。2、钢管必须具有产品质量合格证和钢管材质检验报告，材质应符合现行国家标准碳素结构钢（GB700）的相应规定。Q235A钢冶炼方便、成本较低、塑性好，在结构中能保证在超载、冲击、焊接、温度应力等不利条件下的安全。其截面特性见下表。表 钢管截面特性钢管类别外径d(mm)壁厚t(mm)截面积A(mm2)惯性矩I(mm4)抵抗矩W(mm3)回转半径i(mm)每米长自重(N)低压流体输送用焊接钢管(YB234-63)483.54.893×1021.219×1055.078×10315.7838.43、脚手架钢管供应长度一般为6.0m（每根重量不超过25Kg，适合人工操作）。1)用于立杆、大横杆、剪刀撑和斜杆的钢管长度一般为4.06.5m；2)用于小横杆的钢管长度一般为1.52.5m，因脚手架宽度不同而略有差异。4、钢管表面应平直光滑，不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀。5、作为脚手架杆件使用的钢管必须进行防锈处理：先对钢管除锈，再将内壁擦涂防锈漆两道，然后在外壁涂一道防锈漆和两道面漆。二、扣件1、扣件是钢管与钢管的连接，工字钢悬挑架使用的扣件分为三种：1)两钢管90°交叉连接采用直角扣件；2)两钢管呈任意角度交叉连接采用旋转扣件；3)钢管与钢管接长采用对接扣件。2、扣件应采用可锻铸铁和钢板压制制作，必须具有产品质量合格证、生产许可证和专业检测单位测试报告。可锻铸铁扣件的材质应符合现行国家标准钢管脚手架扣件，钢板压制扣件使用较少，目前尚无国家产品标准，可参照现行建设部标准钢管脚手架扣件（JC22）的规定进行测试，其材质符合标准要求时才准许使用。3、脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。4、扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。三、脚手板1、脚手架作业层上铺放的脚手板主要有冲压式钢脚手板、焊接钢筋网脚手板。2、冲压式钢脚手板和焊接钢筋网脚手板的材质应符合现行国家标准碳素钢结构（GB/T700）中Q235-A级钢的规定，必须具有产品质量合格证。钢脚手板不得有裂纹、开焊、硬弯等缺陷。四、密目式安全网1、应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。密目式安全网宽（高）度不得小于1.2m，网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。2、旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。 3、密目式安全网的安装平面垂直于水平面，严禁作为安全平网使用。4、密目式安全网技术要求应符合国标规范的规定。5、密目式安全网使用时应采用有足够强度、耐候性好的绳索绑扎，不得使用铁丝捆绑。五、安全平网1、安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度不得小于3m，网眼尺寸不大于5cm，每张安全平网重量一般不宜超过15kg。2、水平设置时能承受不小于1.6kN的冲击荷载。3、阻燃安全网必须具有阻燃性，其续燃、阻燃时间均不得大于4s。六、拉接件及其预埋件1、拉接件及其预埋件均使用与架体同种规格钢管制作，采用直角扣件连接。2、预埋件长450mm。七、避雷装置1、避雷装置：包括接闪器、接地极、接地线。1)接闪器可用直径2532mm，壁厚不小于3mm厚的镀锌钢管或直径不小于12mm的镀锌钢筋制作，设在拟建建筑物四角的脚手架立杆上，高度不小于1m，并将最上层的横杆全部连通，形成避雷网络。2)接地极：垂直接地极可用长度为1.52.5m、厚度不小于2.5mm、直径为2550mm的钢管，直径不小于20mm的圆钢或50×5等边角钢，水平接地极可选用长度不小于3m、直径814mm的圆钢或厚度不小于4mm、宽2540mm的扁钢。3)接地线：钢管脚手架架体可以替代接地线，相邻悬挑架之间用直径不小于8mm的圆钢或厚度不小于4mm的扁钢连接，接触面积不小于10cm2，以保证接触可靠。2、避雷装置接地电阻不得大于30。八、扣件式钢管脚手架的构造要求及技术措施1、立杆立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。2、大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3（本工程不大于50cm），大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm），局部高差不超过5cm。3、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。5、剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°60°之间（本工程全部在50°左右）。斜杆相交
