广东某污水处理厂机电安装施工组织设计.doc

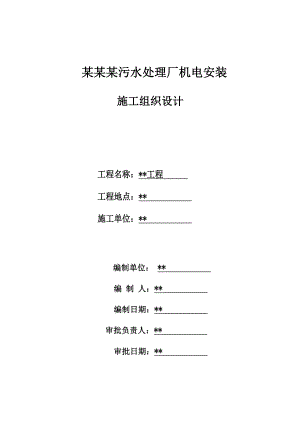

某某某污水处理厂机电安装施工组织设计工程名称：*工程 工程地点：* 施工单位：* 编制单位： * 编 制 人：* 编制日期：* 审批负责人：* 审批日期：* 目 录第一章 工程概况11.1 编制依据11.2 工程概况1第二章 施工部署62.1施工总体目标62.2组织机构62.3 施工协调管理72.4 总体工作思路8第三章 施工进度计划103.1 施工进度计划103.2 保证工期措施10第四章 施工资源投入计划134.1 劳动力投入计划及其保证措施134.2 材料投入计划及其保证措施144.3 机械设备投入计划及其保证措施15第五章 主要施工方法和技术措施195.1 电气工程195.1.1工艺流程图及施工准备195.1.2电缆敷设工艺流程：205.1.3 桥架、母线槽安装215.1.4 配管工程（暗配）225.1.5 配线安装245.1.6 低压配电柜、仪表盘的安装255.1.7 防雷与接地保护275.1.8 灯具安装295.1.9 开关及插座安装305.2 给排水工程325.2.1 管道安装工程施工程序325.2.2 施工准备325.2.3 管道支架安装325.2.4 室内给水管道及附件安装345.2.5 阀门安装365.2.6 室内排水系统安装375.2.7 卫生洁具安装39第六章 工程质量保证措施406.1 工程质量保证措施406.2 质量通病预防措施406.3 质量检验的控制措施426.4 成品保护措施44第七章 特殊性季节施工措施457.1 雨季施工措施457.2 高温季节施工措施45第八章 安全文明措施468.1 安全生产保证措施468.2 消防保卫措施488.3 安全文明措施49第九章 工程资料的整理及归档519.1 资料整理519.2 资料归档51第一章 工程概况1.1 编制依据1） 建设工程项目管理规范（2006版）；2） 设计文件（图纸、勘探资料和设计说明）、图纸会审资料；3） 国家现行有关技术规范、标准、技术规程、建筑法规及规章制度；4） 现场情况（施工现场水、电、道路及周边调查资料）；5） 现行的行业规定、地方规定及政府文件 ；6） 建筑施工安全检查标准 （JGJ59-99）；7） 建筑现场临时用电安全技术 ；8） 公司技术资料、各种管理制度及管理体系文件；9） 公司的技术力量和机械设备情况；10） 预算文件提供的工程量和预算成本数据；11） 项目质量策划记录，项目管理目标责任书；12） 质量、环境、职业健康安全管理体系文件。1.2 工程概况1.2.1、一号泵站机电安装工程概况1、概述：本泵站处理规模为1万吨/日，分二期建设，其中近期为0.5万吨/日，远期为0.5万吨/日。2、电源及配电系统：本电源为二级负荷。由供电部门提供双回路10KV电源供电，一路工作，一路备用，满足全厂二级负荷用电的要求。在泵站旁边的综合设备间内设一变电所，所内设置二台SCB11-160/10，10/0.4KV的变压器，两台变压器一台工作，一台备用。当一台变压器故障停电后，由另一台变压器供电。两低压电源进线设备双电源自动切换装置，两时线开关设置电气及机械联锁。变电所以放射方式向泵站里各用电设备及动力配电箱供电，通风机和起重机等非工艺系统设备，由泵站内的动力配电箱供电。本工程低压配电采用TN-S接地系统。3、无功补偿：本工程无功补偿采用低压集中补偿方式，在低压配电室的低压母线上设置一套自动功率因数补偿器电容器柜，总容量为45Kvar，补偿后，功率因数为0.95，10KV侧总功率因数为0.93。4、电机控制：三台30KW的潜污泵，一台采用变频控制，二台采用软起动器启动。其余的低压电动机采用直接启动。厂内参与工艺过程的所有用电设备，采用自动控制和手动控制两种控制方式，两种控制方式均设有手动/自动转换开关。正常运行时采用自动控制方式。5、防雷接地：本工程建筑属于第三类防雷建筑，采用避雷带对建筑物进行保护，采用建筑物柱钢筋作引下线，在高压进线处安装一组避雷器，对变电所电气设备进行防雷保护。在低压进线处，设置浪涌保护器（SPD），对电子信息系统进行防雷击电磁脉冲电流保护。电气工作接地、安全接地、建筑物防雷接地、计算机系统接地，共用一套接地系统。接地电阻设计要求不大于1欧姆。本工程各建筑物内均采用等电位连结。6、电缆敷设：低压电力电缆和控制电缆，采用电缆沟和电缆桥架敷设，出电缆沟或电缆桥架后采用穿镀锌钢管敷设。7、照明：泵站内采有工厂灯照明，综合设备间内照明采用荧光灯、吸顶灯等。泵站和综合设备间等室内均设置应急灯。照明灯的电源电压为220V。8、自控工程：本工程计算机监控系统主要由中央控制站、现场控制站和网络系统组成，完成泵站内设备运行状态监控、仪表监测、故障报警以及数据处理等工作。当上位设备故障时，下位控制设备仍可继续工作而不影响整个工艺过程控制，达到使控制危险分散，提高系统可靠性的目的。9、工艺设备： 粗要栅为2套，B=600mm，栅条间隔b=20mm的钢绳牵引式格栅除污机。 格栅前后分别安装B*H=400*400（mm）的手电两用明杆式镶铜铸铁方闸门。 溢流管道出口设一套500mm铸铁镶铜圆闸门。 污水泵采用同一种型号，通过液位调节水泵的开启。近期安装3台潜污泵，远期预留一个泵位。 水泵运行：根据水位的变化自动控制水泵的运行，低水位时一台潜污泵工作，中水位时二台潜污泵工作，高水位时三台潜污泵工作。 启闭机运行采用中央集中控制和现场手动控制结合方式。10、工艺管道：泵站入水管采用级钢筋混凝土承插管；泵站出水管段采用钢管；泵站内的给水管采用UPVC塑料给水管。1.2.2、二号泵站机电安装工程概况1、概述：本泵站处理规模为2万吨/日，分二期建设，其中近期为1.3万吨/日，远期为0.7万吨/日。2、电源及配电系统：本电源为二级负荷。由供电部门提供双回路10KV电源供电，一路工作，一路备用，满足全厂二级负荷用电的要求。在泵站旁边的综合设备间内设一变电所，所内设置二台SCB11-315/10，10/0.4KV的变压器，两台变压器一台工作，一台备用。当一台变压器故障停电后，由另一台变压器供电。两低压电源进线设备双电源自动切换装置，两时线开关设置电气及机械联锁。变电所以放射方式向泵站里各用电设备及动力配电箱供电，通风机和起重机等非工艺系统设备，由泵站内的动力配电箱供电。本工程低压配电采用TN-S接地系统。3、无功补偿：本工程无功补偿采用低压集中补偿方式，在低压配电室的低压母线上设置一套自动功率因数补偿器电容器柜，总容量为45Kvar，补偿后，功率因数为0.95，10KV侧总功率因数为0.93。4、电机控制：四台55KW的潜污泵，一台采用变频控制，三台采用软起动器启动。其余的低压电动机采用直接启动。厂内参与工艺过程的所有用电设备，采用自动控制和手动控制两种控制方式，两种控制方式均设有手动/自动转换开关。正常运行时采用自动控制方式。5、防雷接地：本工程建筑属于第三类防雷建筑，采用避雷带对建筑物进行保护，采用建筑物柱钢筋作引下线，在高压进线处安装一组避雷器，对变电所电气设备进行防雷保护。在低压进线处，设置浪涌保护器（SPD），对电子信息系统进行防雷击电磁脉冲电流保护。电气工作接地、安全接地、建筑物防雷接地、计算机系统接地，共用一套接地系统。接地电阻设计要求不大于1欧姆。本工程各建筑物内均采用等电位连结。6、电缆敷设：低压电力电缆和控制电缆，采用电缆沟和电缆桥架敷设，出电缆沟或电缆桥架后采用穿镀锌钢管敷设。7、照明：泵站内采有工厂灯照明，综合设备间内照明采用荧光灯、吸顶灯等。泵站和综合设备间等室内均设置应急灯。照明灯的电源电压为220V。8、自控工程：本工程计算机监控系统主要由中央控制站、现场控制站和网络系统组成，完成泵站内设备运行状态监控、仪表监测、故障报警以及数据处理等工作。当上位设备故障时，下位控制设备仍可继续工作而不影响整个工艺过程控制，达到使控制危险分散，提高系统可靠性的目的。9、工艺设备： 粗要栅为2套，B=800mm，栅条间隔b=20mm的钢绳牵引式格栅除污机。 格栅前后分别安装B*H=600*600（mm）的手电两用明杆式镶铜铸铁方闸门。 溢流管道出口设一套800mm铸铁镶铜圆闸门。 污水泵采用同一种型号，通过液位调节水泵的开启。近期安装3台潜污泵，远期预留两个泵位。 水泵运行：根据水位的变化自动控制水泵的运行，低水位时一台潜污泵工作，中水位时二台潜污泵工作，高水位时三台潜污泵工作。 启闭机运行采用中央集中控制和现场手动控制结合方式。10、工艺管道：泵站入水管采用级钢筋混凝土承插管；泵站出水管段采用钢管；泵站内的给水管采用UPVC塑料给水管。第二章 施工部署2.1施工总体目标1、工程质量目标：一次交验合格。2、工程工期目标：根据土建及装修装饰工程进度确定总体工期。3、安全生产目标：杜绝伤亡事故、重大设备事故、火灾事故，一般工伤频率控制在0.5内。4、文明施工目标：贯彻执行广州市建设工程现场文明施工管理暂行规定，加强文明施工管理。2.2组织机构1、组织架构：为确保工程质量目标、工期目标及其它管理目标，本工程由公司组建项目经理部，选派责任心强、工作经验丰富的管理人员组成精干的项目班子，管理框架模式如下：项目经理技术负责人造价员施工员质安员资料员材料员2、项目经理部人员组成：序 号职务职责姓 名1项目经理负责全面工作2技术负责人负责施工技术3质安员质量控制4安全员安全管理5施工员施工管理6施工员施工管理7造价员造价控制8资料员资料管理9材料员材料供应管理2.3 施工协调管理1、与设计单位间的工作协调及时与设计单位联系，根据设计意图提出我们的施工实施方案，并落实图纸会审和设计交底工作。2、与监理工程师间的工作协调a.在施工全过程中，严格按照经业主及监理批准的“监理大纲”、“施工组织设计”进行对项目的质量管理。在“自检”和“专检”的基础上，接受监理的检查和验收，并按照监理的要求进行整改。b.惯彻质量控制、检查、管理制度，确保产品达到合格，使我司的一切指令得到全面执行。c.所有进行现场使用的成品、半成品、设备、材料、器具，均主动向监理提交产品合格证或质保书、检验报告，按规定使用前应复检的材料，主动递交交验检测结果报告，使所用的的材料、设备不给工程造成浪费。d.按部位或分项工序检验的质量，严格执行“上道工序不合格，下道工序不施工”的准则，使监理能顺利开展工作。对可能出现的工作意见不一的情况
