广东某教学楼静压预应力管桩施工方案.doc

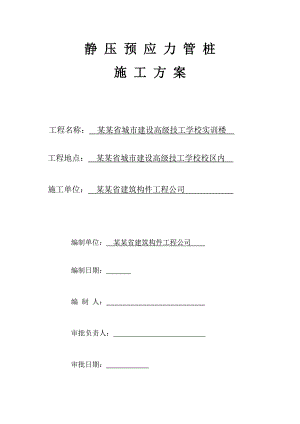

静 压 预 应 力 管 桩施 工 方 案工程名称： 某某省城市建设高级技工学校实训楼 工程地点： 某某省城市建设高级技工学校校区内 施工单位： 某某省建筑构件工程公司 编制单位： 某某省建筑构件工程公司 编制日期： 编 制 人： 审批负责人： 审批日期： 目 录1. 第一章 综合说明 .22. 第一章 工程概况 .33. 第三章 施工总体策划和部署 .44. 第四章 质量保证措施.155. 第五章 安全生产、文明施工保证措施 .206. 第六章 环境保护措施 297. 第七章 成品保护措施. 318. 第八章 基桩验收 .32-33第一章 综合说明本工程位于某某省城市建设高级技工学校校区内（广州市萝岗区联和管理区黄陂村天鹿南路与陂水红街交汇处的西南角），现场地地面正在平整。场地较好。我公司本着“质量第一求效益、用户至上得信誉”的宗旨，编制本工程施工方案。一、编制依据1、教学实训楼工程桩基础设计施工图；2、岩土工程勘察报告书；3、预应力高强混凝土管桩基础技术规程(DBJT15-22-96)；4、地基与基础工程施工及验收规范(GBJ202-83)；5、建筑桩基技术规范(JGJ94-94)；6、广州市基桩质量检测技术规程；7、国家现行施工规范及标准；8、某某省、广州市有关文件规定；9、业主单位对实施本工程的有关具体要求；10、国家现行施工验收技术规范、技术标准和某某省、广州市地方标准；11、建设部颁布的建设工程施工现场管理规定；12、国家建设建筑工程质量验收评定标准及建筑施工安全生产、文明施工达标有关规定；13、施工现场目测。二、编制原则1、认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。2、遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。3、从实际出发，作好人力、物力的综合平衡，组织均衡施工。4、采用先进的施工技术，科学地确定施工方案；严格控制施工质量，确保施工安全；努力缩短工期，提高劳动生产力。第二章 工程概况第一节 工程概述一、工程说明工程名称：某某省城市建设高级技工学校教学实训楼 建设地点：某某省城市建设高级技工学校校区内（西北角）桩基形式：（500×125-AB型）预应力混凝土管桩 建设单位：某某省城市建设高级技工学校 二、工程简述本子分部工程根据现场实际情况和工程地质勘察报告，采用静压AB型500(壁厚125mm)预应力高强混凝土管桩(PHC桩)，管端设计持力层为强风化花岗岩；单桩承载力特径值为1700KN；设计有效桩长约20-28米(总桩数为391根)；设计要求终压值为特径值的2倍，连续复压不少于3次；桩尖采用封底十字刀刃型桩尖施工。第二节 地质及水文情况根据某某工程勘察院，对本工程项目场地钻孔勘察报告的地质资料分析，地基岩按成因类型可划分为人工素填土层、中砂、粉质粘土、砂质粘土、全风化花岗岩(强化花岗岩或中化花岗岩)。详情见岩土工程勘察报告：第三章 施工总体策划和部署第一节 施工前的准备工作1、认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题；按施工要求及有关规范规定做好施压管桩前的准备工作。2、认真阅读工程地质勘察报告，了解工程地质情况，计算施压管桩的配桩长度，做好管桩预购计划工作。3、目测现场实际情况，做好现场场地桩机行走方便的有关工作，确定桩机施工顺序及桩机行走路线。4、做好施工前的技术交底及安全交底工作，建立工程交接班制度，制定工程质量目标和安全措施，确保施工有序、安全地进行。5、根据设计要求和业主交接的坐标点，对建筑物坐标进行基础放样、轴线定位的施测工作，依照地质资料的钻孔号编制设计图纸的桩号顺序，并根据实际情况编制好管桩施工方案，经审核后方可组织施工。6、进场的施工机械设备，应符合设计规范及现场的施工技术要求和环境要求，如：有关桩机型号、满载重量、冲程等技术要求和桩机燥音对环境的影响等都必须满足现场施工的要求。并报请监理单位检查确认。7、进场的材料必须符合设计要求及有关规范的规定，施工前应先行采购联系好，并根据地质资料报告做好管桩的桩长配制工作，使预制厂生产的成品桩能够满足施工中的要求。管桩入场前必须具备出厂合格证、检验报告及生产厂家资质证明；桩尖必须有出厂合格证及钢材质量证明书；接桩采用的焊条等材质规格应符合设计要求，并具有焊条出厂合格证。8、施工现场供水、供电、道路、排水、临设等应满足施工要求。并有足够的防火、安全用电保护措施及防燥音环境保护措施。 9、根据现场目测，场地较为平整，为了能满足桩机施压，将较松软的地块回填砖碴压实，以便满足桩机施工行走。第二节 施工组织管理、主要人员、机械设备配备一、 施工组织管理体系:项目经理部树状框架图项目经理桩基施工负责人安全员技术员 测量员施工员质量员指挥机长 二、机械设备的配备 1、DYZ-600型静力压桩机1台； 2、锯桩机1台； 3、CO2气体焊机2台。4、气割工具2套。三、人员配备项目经理：（1人）技术总负责：（1人）施 工 员：（1人）质 量 员：（1人）测 量 员：（3人）安 全 员：（1人）资 料 员：（1人）电 工：（1人）桩机机长：（1人）焊 工：（2人） 指 挥：（1人） 桩机司机:（2人）配合工人：（3人） 第三节 施工进度计划的控制根据本工程特点以及以往的施工经验，采用DYZ-600型静力压桩机一台进行桩基础作业，以每台桩机每天施压管桩20根左右计算，在没有其他外界因素影响的情况下，20天可以完成本工程预应力管桩的施压（桩）任务。如遇图纸变更原因、自然灾害、场地出现陷机及场地表面桩位处遇回填孤石等现象，在工期顺延的情况下，应做好工期顺延后的施工进度计划，并按原计划要求，保证延期后的施工进度计划顺利完成。(详见施工进度计划附图)第四节 静压预应力管桩施工工艺一、施工工艺流程图平整场地桩位放线桩机就位桩机调整（在此之前完成管桩的检验和运输工作）吊桩定位(桩尖焊接)垂直检查试压桩静压桩接桩焊接再静压桩施压管桩完毕。 静压桩施工工艺流程图：场地平整桩位测量放线桩机就位吊装插管焊桩尖对中调直静压管桩接桩焊接再锤静压桩终止压桩基桩预制成品桩检测成品桩进场吊桩锯桩头 二、确定桩机行走路线为确保桩机行走方便，保证桩位的准确控制在规范的偏差范围内，根据场地的实际情况，应编制可行的桩机行走线路图。 根据本工程的实际情况以及现场的目测，拟安排DB600型静力压桩机施压整个工程的预应力管桩基础(具体操作详见桩机行走线路图)。 附图一：桩机行走线路图北第一阶段静压两轴线桩开始 第二阶段静压从西往东静压静压施工完成退场说明：第一阶段从东北角开始，把北面外两轴线静压桩号施工完成；第二阶段从西面开始，来回往返向东面静压施工，最后东南角施工完成退场。附图二：施工进度计划横道图工期1/62345678910111213141516171819202122计划击压桩数(根/天)1120202020202020202020202020202020202020/累计施压桩数： 391（根）施工进度计划横道图三、预应力管桩的进场检验根据穗建筑（1999）387号文和穗建材（2001）200号文规定，实行进场检验的十九类建筑材料中，对混凝土预制桩不再列入进场检验的材料范围。其中，在使用前，除按规定提供相应的材料质量证明文件之外，还必须提供材料出厂检验报告和生产企业的资质证书，对管桩质量进行进场验收。（1）、管桩的外观质量要求：项 目质 量粘皮和麻面局部粘皮和麻面累计面积不大于桩身总面积的0.5%，其深度不得大于10mm，允许做有效修补。桩身合缝漏浆合缝漏浆深度小于主筋保护层厚度，每处漏浆长度不大于300mm，累计长度不大于管桩长度的10%，或对称漏浆的搭接长度不大于100mm，允许做有效修补。局部磕损磕损深度不大于10mm，每处面积不大于50cm2，允许做有效的修补。内处表面露筋不允许。表面裂缝不允许出现环向或纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。端面平整度管桩端面混凝土及主筋镦头不得高出端板平面。断头、脱头不允许。当预应力主筋采用钢丝且其断线数量不大于钢丝总数的3%时，允许使用。桩套箍凹陷凹陷深度不得大于10mm，每处面积不大于25cm2。内表面砼塌落不允许。项 目允许偏差值（mm）质检工具及量度方法长 度L+0.7%L-0.5%L采用钢卷尺端部倾斜0.5%L将直角靠尺的一边紧靠桩身，另一边紧靠端板，测其最大间隙直径±5用卡尺或钢尺在同一断面测定相互垂直的两直径,取其平均值壁 厚正偏差不限-5用钢直尺在同一断面相互垂直的两直径上测定四处壁厚,取其平均值保护层厚度+10-5用钢尺在管桩断面处测量桩身弯曲度1/1000桩长且不大于20将拉线紧靠桩的两端部,用钢直尺测其弯曲处最大的距离端头板平整度2用钢直尺一边紧靠端头板,测其间隙处距离外 径0 -1用钢卷尺或钢直尺内 径±2厚 度正偏差不限,负偏差为0（2）、锤击管桩允许尺寸偏差：注：表内尺寸以预应力管桩设计图纸为准。管桩外径（mm）类 型抗裂弯矩极限弯矩300AABBC2328333834455976400AABBC5263758777104135174500AABBC99121144166148200258332（3）、管桩桩身抗裂弯矩及
