广东某小区高层框剪结构公寓楼悬挑式脚手架专线施工方案(附图).doc

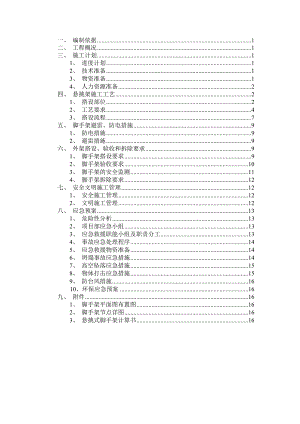

一、 编制依据1二、 工程概况1三、 施工计划11、 进度计划12、 技术准备13、 物资准备14、 人力资源准备2四、 悬挑架施工工艺21、 搭设部位22、 工艺要求43、 搭设流程7五、 脚手架避雷、防电措施91、 防电措施92、 避雷措施9六、 外架搭设、验收和拆除要求91、 脚手架搭设要求92、 脚手架验收要求103、 脚手架的安全监测114、 脚手架拆除要求12七、 安全文明施工管理121、 安全施工管理122、 文明施工管理12八、 应急预案131、 危险性分析132、 项目部应急小组133、 应急救援职能小组及职责分工134、 事故应急处理程序145、 应急救援物资准备146、 坍塌事故应急措施147、 高空坠落应急措施158、 物体打击应急措施159、 防台风措施1610、环保应急预案16九、 附件161、 脚手架平面图布置图162、 脚手架节点详图163、 悬挑式脚手架计算书16一、 编制依据（1） 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）（2） 钢管脚手架、模板支架安全选用技术规程（DB11/T583-2008）（3） 建筑施工手册第四版（4） 建筑施工安全检查标准（JGJ59-2011）（5） 悬挑式脚手架安全技术规程（DG/TJ08-2002-2006）（6） 建筑物防雷工程与质量验收规范（GB50601-2010）（7） 建筑施工细部节点工艺做法图解（8） 城项目施工组织设计（9） 城项目设计施工图纸（10） 建质（2009）87号文件：危险性较大的分部分项工程安全管理办法二、 工程概况城项目位于深圳盐田区深盐路以南，海山路以西，东河路以及马庙街以东的地段，南部临海，北部毗邻盐田区政府。本工程承包范围为1#地块，1#地包括两栋住宅：地下室2层，地上31层，32层，部分框支剪力墙结构，结构高度分别为97.9m，98.7m，A栋公寓地上裙楼3层，B栋公寓地上裙楼2层。1栋办公楼地下2层，地上24层，框架结构，结构高度92.35m。2A栋公寓楼东侧局部（轴线L-S / -范围内）施工至4层以上将开始搭设悬挑式脚手架，其余区域将继续搭设落地式钢管脚手架，2A栋公寓楼主体结构施工至8层以上将在全部区域内搭设悬挑式脚手架，此方案仅适用于2A栋公寓楼4F-8F局部范围内（轴线L-S / -范围内）悬挑式脚手架的施工。此悬挑式脚手架搭设高度约为13.1m（4x2.9+1.5）。三、 施工计划1、 进度计划 根据项目部整体施工进度计划，此悬挑脚手架将在9月8日开始铺设悬挑工字钢并搭设外脚手架。2、 技术准备施工前，技术部将认真分析图纸、组织编制和完善本方案，经项目审批后方可指导现场施工，并在施工现场做好三级安全技术交底。3、 物资准备（1） 材料要求：钢管：钢管规格采用48.3×3.6，每根质量不得超过25.8KG，且应满足现行直缝电焊钢管GB/T13793、低压流体输送用焊接钢管GB/T3091、钢结构设计规范GB50017和碳素结构钢GB/T 700的 相关规定。新钢管检查验收应有产品质量合格证，质量检验报告。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应涂防锈漆。弯曲变形过大或锈蚀程度超过现行建筑施工扣件式钢管脚手架安全技术规范的钢管严禁使用扣件：使用的扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能指标应符合现行国家标准钢管脚手架扣件GB15831的规定，使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件应采用可锻铸铁或铸钢制作，采用其他材料制作的扣件，应经过证明其质量符合标准的规定后方可使用。扣件在螺栓扭紧力矩达到65N·m时，不得发生破坏。新旧扣件均要进行防锈处理。工字钢：为方便施工，工字钢拟统一采用20#a工字钢，其材质应符合现行国家标准碳素结构钢GB/T700或者低合金高强度结构钢GB/T1591的规定。U型钢筋拉环、锚固螺栓：应符合现行国家标准钢筋混凝土用钢第一部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。脚手板：脚手板采用800×1000钢筋焊接网片，有裂纹、脱焊、扭曲、硬弯、变形严重的不得使用，脚手板应有防滑措施。密目安全网：采用A级密目式安全立网，单张平（立）网质量不宜超过15KG，网目密度、防火性能、力学性能应符合现行国家标准安全网GB5725的相关规定。4、 人力资源准备根据进度计划，和劳动力需求量计划，组织工人进场，并安排好工人生活，现已租赁的附近工厂厂房装修后做为工人的生活区，水、电管线架设和安装到位，满足用电、用水需要。人力资源投入计划：单位人员配备总包单位执行经理项目总工生产经理技术部安全部工程部物资部质保部机电部王金周黄远超李大桂詹贤景程佳俞金永唐毅吕同强李先波晁忠良黄建谷占魁周洪光滕正明高林波徐荣华代若愚王雄王志辉周全龙汪军峰刘烨莫一葵郑梓生刘发辉宁顺黔施工队刘天生，何祖刚，王守富，刘兴燕，刘正强，莫冬辉，赵学兵，柯文礼，曾建君，刘自民架子工人10人油漆工2人电焊工人3人杂工5人四、 悬挑架施工工艺1、 搭设部位2A栋公寓楼东侧局部（轴线L-S / -范围内）施工至4层以上将开始搭设悬挑式脚手架，其余区域将搭设落地式钢管脚手架，2A栋公寓楼主体结构施工至8层以上将在全部区域内搭设悬挑脚手架，此方案仅适用于A栋公寓楼4F-8F局部（轴线L-S / -范围内）悬挑脚手架的施工。落地式钢管脚手架搭设方法及要求参照城1区2A，2B栋落地式外架施工方案。2A栋公寓楼第4层相对标高为16.400m，第八层相对标高为28.300m，层高2.9m，户型为复式公寓，偶数层有悬挑走廊及阳台。此悬挑架高度为13.1米，悬挑工字钢布置在第四层，布置平面如下图。 工字钢梁型号统计表：（单位：米）：序号悬挑端长度锚固端长度工字钢理论长度实际工字钢长度（m)备注11.0621.3382.4003.020#a21.3071.6902.9973.020#a32.4833.1175.6006.020#a42.0202.5804.6005.020#a51.0621.3382.4003.020#a61.3071.6902.9973.020#a72.4833.1175.6006.020#a82.0202.5804.6005.020#a91.0621.3382.4003.020#a101.3071.6902.9973.020#a112.4833.1175.6006.020#a122.0202.5804.6005.020#a131.0621.3382.4003.020#a141.3071.6902.9973.020#a152.4833.1175.6006.020#a162.0202.5804.6005.020#a171.0621.3382.4003.020#a181.3071.6902.9973.020#a192.4833.1175.6006.020#a202.0202.5804.6005.020#a211.0621.3382.4003.020#a222.0342.5664.6005.020#a232.0342.5664.6005.020#a合计98.02、 工艺要求结构外边缘型钢悬挑架构造要求如下：（1） 悬挑型钢：采用20#a工字钢，一端伸出结构梁，一端锚固在楼层梁板内。悬挑工字钢伸出外立杆100mm，锚固端长度不得小于悬挑长度的1.25倍，立杆与工字钢接口处预焊Ø25短钢筋，高度不得低于100mm，立杆底部直接套入短钢管内。锚固端与预埋的3对U型螺栓固定，悬挑端应按照梁长度的0.5%1%起拱。（2） 联梁：由于结构的不规则性，从工字钢的用量和外架的合理布置方面考虑，此悬挑式脚手架需要在局部范围内的相邻两工字钢上焊接两根8#槽钢作为联梁以支撑脚手架立杆。联梁跨度1米2米不等，部分联梁一端焊接在工字钢上，另一端直接搁置固定在结构梁板上，并在下端垫小块工字钢。（3） 立杆：立杆按纵距1.6m，横距0.9m布置。采用48.3×3.6钢管，立杆底部与Ø25短钢筋焊接。立杆除顶层顶步外，其余各层各步必须采用对接扣件对接，严禁搭接。立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内相隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。立杆顶端宜高出檐口上端1.5m。（4） 扫地杆：距离立杆底部200mm处设置双向扫地杆，大横杆在上，小横杆在下，大横杆、小横杆通过防滑扣件扣接在立杆上，小横杆伸出立杆外侧不小于100mm的保护长度，大横杆间距不得超过400mm。（5） 水平横杆：水平横杆采用48.3×3.6钢管，纵向水平杆应设置在立杆内侧,竖向间距(步距)不大于1.8m，单根杆长度不应小于3跨；纵向水平杆可以采用对接和搭接，搭接时，相邻接头不应设置在同步或同跨内，不同步或不同跨的两个相邻接头在水平方向上错开距离不应小于500mm，各接头中心到最近主节点的距离不应大于纵距的1/3。水平横杆搭接长度不得小于1m，等距设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆端的距离不应小于100mm。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，脚手架外侧每步增设一道纵向的防护水平杆。（6） 连墙件：连墙件采用预埋短钢管扣件连接脚手架立杆，按照每层2跨设置，连墙件与拉杆采用双防滑扣件连接，拉杆必须伸出外立杆100mm并与外立杆扣接；连墙件宜靠近主节点设置，偏离主节点的位置不应大于300mm，剪力墙转角位置宜设置为菱形，其余部位设置为矩形。当脚手架下部暂时无法设置连墙件时，应在内侧设置抛撑，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面夹角应在45°60°之间。抛撑应在连墙件搭设完毕后方可拆除。（7） 剪刀撑：外立面满布竖向剪刀撑，剪刀撑宽度宜小于4跨且不应小于6m，斜杆与水平夹角应在45°60°之间。剪刀撑接长采用搭接，搭接长度不得小于1m，并采用不少于3个旋转扣件等距离固定，端部扣件的盖板边缘至杆件端部的距离不应小于100mm。剪刀撑斜杆应用旋转扣件固定在与其相交的小横杆伸端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。（8） 横向斜撑：脚手架拐角处同一节间必
