广东某多层商场框剪结构地下室施工方案(附图).doc

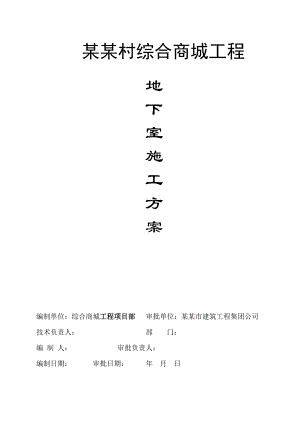

某某村综合商城工程地下室施工方案编制单位：综合商城工程项目部 审批单位：某某市建筑工程集团公司技术负责人： 部 门： 编 制 人： 审批负责人：编制日期： 审批日期： 年 月 日目 录一、工程概况3二、施工部署3三、施工准备4四、主要项目施工方法6五、质量、安全保证措施11六、雨季施工措施15七、保证工期措施15八、文明施工措施15九、节点大样附图16十、节 应急救援预案17一、 工程概况工程名称：广州市某某村综合商城项目工程建设单位：广州市天河区某某经济联合社设计单位：广东名都设计有限公司设计地质勘察：广州地质勘察基础工程公司监理单位：广东省城规建设监理有限公司承建单位：某某市建筑工程集团公司工程地点：天河区沙河镇某某村某某公园西侧 ，长兴路以南工程规模：本工程1栋，地下室联体2层、地上5层，规划用地面积8128.36平方米，总建筑面积20688.14平方米，地下室面积8989.8平方米。 结构形式：框架剪力墙。1、工程条件概述某某村综合商城项目为幢商住楼工程，位于广州市天河区沙河镇某某村某某公园西侧 ，长兴路以南。本工程地下室负一层高4m、5176.3 m2 ，负二地下室高4.45 m、2198m2，负二有1个消防水池432 m3 ，和1个生活水池50 m3。 。第一层为精品世界、高5.7 m，2383.54 m2，二-三、层为商场，高4.4 m，2380.9 m2。笫四层为商场、高6.0 m，2240.3 m2。笫五层为商场高为3 m，2240.3 m2。天面层高为4.2m。商住楼。总高度27.7m，抗震裂度为7度设防，抗震等级为三级，防火等级为二级。本工程由广州市天河区某某经济联合有限公司开发，广东名都设计有限公司设计，广东省城规建设监理有限公司，某某市建筑工程集团公司承接施工。 主要地下室设有大型停车场；商场，战时人防，地下设备房等。本工程的基坑开挖深度-10.2米。根据广州市城市规划勘测设计研究院提供的报告，土层挖至基坑底部，分为三大部分土：杂填土、淤泥层和粉质细砂层。地下水位-1.5米左右。基坑土方开挖时需做好一防范措施。另编详细基坑支护方案。本工程结构为框剪结构，按度抗震设防。基础采用冲孔桩1000-1400钢筋砼桩，地下室底板、剪力墙、内壁墙砼强度C40，承台为C40P8、底板为C40P8,地梁为C40P8，柱为C40，负二顶板C40P8，负一顶板C35，钢筋保护层30mm。二、 施工部署 工程质量目标地下室工程经施工完成，质量达到下述目标：） 地下室交付使用时，所有使用功能符合设计要求；） 地下室所属分部分项工程的质量符合施工质量验收规范标准。 施工管理机构组织及劳动力调配按项目法施工模式组织项目经理部和部内的施工生产诸要素，对工程项目的工期、质量、安全、文明施工、成本、效益等综合进行有计划有步骤地组织管理。以高素质的管理人才和科学手段，一流的技术水平，优质高效地完成本工程。根据工程内容施工需要，地下室结构施工计划设主力班组：钢筋班组、木工班组、浇砼班组、瓦工班组各2个班。每个班组劳动力：钢筋班组100人，木工班组150人（含砼工人），瓦工班组100人。其中各班组设正副班长各一名，技术员二名，负责协调和配合项目部管理工作。项目部管理人员责任分解表序号姓名职务分工项目内容责任班组及组长1林以麟项目经理全面负责项目部工作2许理同许 昌项目副经理总施工长施工管理所有班组长、施工员、后勤人员3罗劲技术负责人技术负责-4田志荣施工员锚杆支护、土方开挖，砌砖批荡、木模板制安。木工1班、瓦工1班5区雄魁施工员钢筋制安、砼浇捣、质量铁工1班、铁工2班、7郑衍强施工员水电预留洞、防雷施工水电班组8伍世成陈学良施工员控制线、测量轴线、基线复核9罗云质安员质量、安全、文明施工10许春桂资料员技术隐蔽资料整理、材料送检施工总体方案）施工段的划分根据本工程结构类型和特点，地下室底板根据后浇带来分流水段，组织流水施工。2）施工工艺流程地下室承台、地梁土方承台、地梁垫层砌承台、地梁砖模土方回填、夯实底板垫层防水砂浆找平防水层水泥砂浆保护层底板扎筋底板支模底板浇砼砼保养护测量放线地下室墙、柱扎筋地下二层墙、柱、顶板支模地下二层顶板扎筋地下二层墙、柱、顶板浇砼地下一层测量放线地下一层墙、柱扎筋地下一层墙、柱、顶板支模地下一层顶板扎筋地下一层墙、柱、顶板浇砼外立面防水地下室外基坑回填。4. 工艺安排和进度计划地下室总工期安排120天。完成正负零以下主体结构工程。由于时处雨季施工，为保证工期，各施工段要充分利用平面、时间、空间，紧密配合，互相协调。施工中要精心组织，周密布置，确保地下室工程按时完工（详细见施工进度计划表）。三、 施工准备 技术准备） 熟悉施工图纸，搞好图纸会审，研究了解设计意图和关键部分。） 编制切实可行的施工作业方案。） 认真做好技术交底工作。技术交底的内容：图纸交底、施工组织交底、设计修改、变更交底、分项工程技术交底及质量安全交底。施工技术交底实行双向三级制，即总施工长施工员班组长。技术负责人质安员班组长。交底应细致，特别是施工员、质安员向班组长交底时，应反复进行，必要时应现场示范，并作好记录。班组长接受交底后，应组织工人进行认真讨论，保证明确施工方法和操作要点，做到施工一次到位、一次成优。） 编制施工预算施工预算是材料计划及劳动力调配的依据，应比施工进度先行，以配合材料调配。因此，要认真做好施工预算工作。 物资准备材料、机具、设备等是保证施工任务顺利完成的物资基础。物资准备必须要有得力人员，组织货源，办理订购手续，安排运输和储备。根据施工进度及时进场，以保证施工进度要求，尤其重要的是特殊材料的提前准备。） 主要材料用量计划见下表：序号材料名称规格型号单位数量备 注1水泥32.5t15002灰砂砖（砌块）Mu7.5千块8003河砂中M321004石子10-30碎石M220005钢筋Ø10以内t5206钢筋Ø10以外t10807松杂木方板材M335008商品砼C40S8M330009商品砼C40M3110010商品砼C35M3220011商品砼C15M31351本工程量仅供计划使用，不作结算依据。） 施工机具的配备施工机具配备、主要机械计划表：序号机具名称规格型号单位数量备注1塔吊QT5012台12混凝土输送泵台23插入式振动器Ø50台104平板式振动器ZW-10台45电弧电焊机台206木工圆电锯2.2KW台187钢筋切断机CW40-1台48钢筋弯曲机CJB-40B台49砂轮机切割机台510砂浆机200L台511全站仪台212水准仪台313污水泵台1014沉水泵台2015锥锣纹起丝机台116电渣压力焊机台817泥浆泵台1618夯大机台8193.施工现场准备1）施工地下室工程时，因投入人力，物力较大。要充分利用将东南角及北面边坡空地详细布置，确定钢筋制作场，办公室等位置。考虑消防通道。2）垂直运输，使用QT5012塔吊1台（安装方案另报）。4施工用水、用电方案（方案另报）四、主要项目施工方法 测量放线为了保证测量精确度，在地下室施工前，要全面对已有轴线控制网、标高控制点进行复核。同时，要建立准确的纵、横向控制线。竖向控制线：9轴、4轴、1轴；横向控制线：P轴、F轴、2/OA轴。施工放线工作要经自检，互检合格后，方可申请主管部门验收，检测时要当场做好原始记录，测后要及时采取措施保护好，测量放线工作要由专人负责组织专门放线组。对轴线进行控制。（轴线控制线见下图所示） 轴 线 控 制 示 意 图 ） 轴线控制平面控制网经复核无误后，利用经纬仪将轴线控制网点，投测到坑壁上，作为地下室施工的依据。地下室施工过程中，要经常利用地面控制网对基坑壁上的轴线进行复核。施工到±0.00，待回填施工完成后，应将轴线引测到地下室外壁上作永久保护。） 标高控制场地水准点要设在地面沉降范围之外，附近至少设置3个水准点，构成闭合形状，以便闭合校核。场地标高控制点经校核无误后，用水准仪将标高传递到基坑。然后在基坑壁上弹出一条-1.0m的水平线，水平线标高误差在±5mm以内时，则认为合格。在施测基础标高时，应后视两条水平线以作校核。然后加上控制差数进行放线。） 边坡沉降、位移观测地下室土方回填前，应继续对边坡沉降，位移进行观测。在基坑刚开始施工时或遇降雨天每天检测一次，每次观测结果必须如实填写，并将观测结果及时提供给技术负责人。4）地下室土方开挖时必须做好坑底排水，集水井。必要时进行降水。土方挖运从东侧开始往外边挖运。一边挖土一边进行砖模施工，在砖模完成后进行防水砂浆批荡。 钢筋工程） 地下室面积大，标高不一，构造复杂，导致钢筋穿插顺序多。因此，施工前要认真核对图纸，认真放样，施工员要认真向施工班组进行交底，施工过程中要认真做好三检工作监督检查。） 钢筋现场制作安装钢筋绑扎前，应熟悉施工图纸，核对钢筋配料表和料牌，核对成品钢筋的钢种、直径、形状、尺
