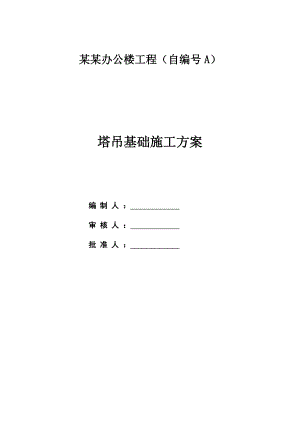

某某办公楼工程（自编号A）塔吊基础施工方案编 制 人 ： 审 核 人 ： 批 准 人 ： 目 录一.工程概况1二.编制依据1三.塔机的平面布置2四、塔机基础31、基础设计情况32、基础配筋73、地脚螺栓设置84、桩基及承台受力计算10五、塔吊安装171、安装要求172、安装步骤183、安装检测调试：194、报验并申办准用证195、拆卸步骤196、安全措施197、塔吊安全操作规程208、现场配合工作219、主要机具设备21 六、地下室施工塔吊平面布置图.22塔吊基础施工方案一.工程概况本工程位于某某四大某某之一的海珠区，江燕路与江南大道交界，地铁二号线江泰路地铁站上盖，地块东临江南大道，西临江燕路、南泰路交界，地块南北两侧为居民楼。总建筑面积72659m2，地上21层约98.0米，地下4层约20米，桩基为旋挖桩，旋挖钻灌注桩为直径2200/2000/1800/1600/1400mm5种桩径，深度约37.5m左右，桩总数量约147根。桩基混凝土强度为C30和C40。桩基混凝土按照水下混凝土方案进行浇筑。钢柱直径为450/600/800/900等桩径，钢柱长度约20米左右。混凝土强度等级为C60。钢柱插入地下室底板底标高下2.5米。地下室采用逆作法。项目整体定位为复式公寓加底层某某街形式。根据现场条件，整个项目施工阶段周边可用场地均较狭窄。同时为了加快整个工程的施工进度，垂直运输主要是设置2台塔吊，型号分别为TC6013和TC5013 （ TC5013臂长取45米），考虑相邻塔吊施工因素，两台塔吊均附着在塔楼上，均随塔楼施工进度上升，同时考虑工作效率和安全，TC6013为高塔， TC5013为低塔，两塔安装和上升时必须满足相邻高差、相邻水平安全距离要求 。 二.编制依据2.1、业主提供的 “广东省建筑设计研究院”设计的本工程基坑支护设计图纸（电子版）。 2.2、通过业主提供的某某市建筑科学研究公司新技术开发中心有限公司出具的本工程岩土工程勘察报告（详细勘察阶段）2012年12月5日。 2.3、中联QTZ80(TC6013)塔吊相关参数与使用说明书。 2.4、建筑地基基础工程施工质量验收规范GB50202-2002 2.5、本公司质量管理体系文件 2.6 混凝土结构工程施工质量验收规范(GB50204-2002)三.塔机的平面布置塔楼楼投入1台中联TC6013/1台中联TC5013，塔吊具体布置位置见下轴线图，及其塔吊平面布置图。本工程共设置2台塔吊，塔吊定位在首层梁板上，利用原钢柱增加混凝土十字反梁，1#塔吊位置为89轴/FH轴、2#塔吊1314轴/AB轴，该区域需要进行加固。图一四、塔机基础1、基础设计情况根据本项目工程的岩土工程勘察报告与超前钻地质报告显示，1#塔吊设置位置为89轴/FH轴处、2#塔吊1314轴/AB轴。 根据岩土报告显示为故利用原设计桩基和钢柱作为桩基础，1#塔吊基础利用111#、112#、126#、127#桩基和相应的钢柱，1#塔吊基础利用174#、177#桩基和相应的钢柱、及1314轴/A轴的地下连续墙作为塔吊基础。111#、112#为桩基ZH2，相应的钢柱为GGZ1。126#、127#为桩基ZH7，相应的钢柱为GGZ6。174#、177#为桩基ZH6，相应的钢柱为GGZ3。13轴14轴地下连续墙厚800，墙身混凝土强度等级C30，抗渗等级1.0Mpa，为4-4剖面，深度为24.3米（详见地下连续墙支护图纸：地下连续墙大样015、4-4剖面011、基坑支护设计说明01和02）。桩基详见钻（冲）孔灌注桩设计说明008、钢柱详见钢管混凝土柱表020。表一表二承台为5000mm×5000mm，高1350mm，承台混凝土强度等级，取C35，抗渗等级为P6，塔吊基础承台面标高与地下室顶板结构底板面标高高1200，按照下图锚固长度伸出塔吊基础侧立面长钢筋，锚入地下室顶板钢柱柱帽内，承台中间四周位置焊接止水钢板，作为与以后结构顶板施工时的衔接；塔身避开了地下室顶板梁，等塔吊拆除后将混凝土凿除即可，然后同地下室顶板做法的防水功能。1#塔吊基础附近的111#桩基地质柱状图如下： 图二2、基础配筋按照TC6013A-6基础要求说明配筋：C25150（钢材为HRB335，双层双向），(塔吊使用说明要求)。架立筋为C25225。3、地脚螺栓设置3.1、按照塔吊使用说明要求预埋要求地脚螺栓固定塔机身基节的一边平行建筑物边线，预埋地脚螺栓的丝头部分必须用海棉包起来，再定位于塔吊承台中，地脚螺栓的、预埋过程中不能与承台钢筋焊接，以免承台钢筋移位而影响地脚螺栓的埋设精确度与标高要求。混凝土施工地程中严禁靠近地脚螺栓进行振捣，塔吊承台混凝土浇灌后必须养护14天后方安装塔身，28天后塔吊测验合格方可使用。3.2、相关参数 图三表三4、桩基及承台受力计算4.1、承台桩基础受力计算（以臂长60m的TC6013塔吊计算）：基础表面应平整,基础表面平整度允许偏差1/1000，且对角误差±3mm，以保证塔吊基座安装及塔吊稳定工作。地基的土质应坚硬牢实。采用一台TC6013塔式起重机，塔身尺寸1.80m，塔吊承台基础面绝对标高（某某高程）15.1m,塔吊承台基础高度1.4m，基础埋设深度0.50m。基础砼强度为C35P6,基础截面尺寸为5*5米。桩基深度为37米，持力层为微风化安山岩和中风化安山岩。4.2、塔吊四桩基础的计算书依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)。4.2.1. 参数信息 表四塔吊型号:QT80（TC6013A-6）塔机自重标准值:Fk1=838.60kN起重荷载标准值:Fqk=60kN塔吊最大起重力矩:M=1255.7kN.m非工作状态下塔身弯矩:M=-213.2kN.m塔吊计算高度:H=46m塔身宽度:B=1.8m桩身混凝土等级:设计为C60，计算取C50承台混凝土等级:C35保护层厚度:H=50mm矩形承台边长:H=8.4m承台厚度:Hc=0.8m承台箍筋间距:S=150mm承台钢筋级别:HRB400承台顶面埋深:D=0m桩直径:d=0.6m桩间距:a=8.4m桩钢筋级别:HRB400桩入土深度:37m桩型与工艺:钢管桩计算简图如下： 4.2.2. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值 Fk1=838.6kN2) 基础以及覆土自重标准值 Gk=8.4×8.4×0.80×25=1411.2kN 承台受浮力：Flk=8.4×8.4×0.80×10=564.48kN3) 起重荷载标准值 Fqk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) =0.8×1.77×1.95×0.966×0.2=0.53kN/m2 =1.2×0.53×0.35×1.8=0.40kN/mb. 塔机所受风荷载水平合力标准值 Fvk=qsk×H=0.40×46.00=18.55kNc. 基础顶面风荷载产生的力矩标准值 Msk=0.5Fvk×H=0.5×18.55×46.00=426.69kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.50kN/m2) =0.8×1.86×1.95×0.966×0.50=1.40kN/m2 =1.2×1.40×0.35×1.80=1.06kN/mb. 塔机所受风荷载水平合力标准值 Fvk=qsk×H=1.06×46.00=48.74kNc. 基础顶面风荷载产生的力矩标准值 Msk=0.5Fvk×H=0.5×48.74×46.00=1120.97kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值 Mk=-213.2+0.9×(1255.7+426.69)=1300.95kN.m非工作状态下，标准组合的倾覆力矩标准值 Mk=-213.2+1120.97=907.77kN.m4.2.3. 桩竖向力计算非工作状态下： Qk=(Fk+Gk)/n=(838.6+1411.20)/4=562.45kN Qkmax=(Fk+Gk)/n+(Mk+Fvk×h)/L =(838.6+1411.2)/4+(907.77+48.74×0.80)/11.88=642.16kN Qkmin=(Fk+Gk-Flk)/n-(Mk+Fvk×h)/L =(838.6+1411.2-564.48)/4-(907.77+48.74×0.80)/11.88=341.62kN工作状态下： Qk=(Fk+Gk+Fqk)/n=(838.6+1411.20+60)/4=577.45kN Qkmax=(Fk+Gk+Fqk)/n+(Mk+Fvk×h)/L =(838.6+1411.2+60)/4+(1300.95+18.55×0.80)/11.88=688.23kN Qkmin=(Fk+Gk+Fqk-Flk)/n-(Mk+Fvk×h)/L =(838.6+1411.2+60-564.48)/4-(1300.95+18.55×0.80)/11.88=325.55kN4.2.4. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 Ni=1.35×(Fk+Fqk)/n+1.35×(Mk+Fvk×h)/L =1.35×(838.6+60)/4+1.35×(1300.95+18.55×0.80)/11.88=452.83kN非工作状态下：最大压力 Ni=1.35×Fk/n+1.35×(Mk+Fvk×h)/L =1.35×838.6/4+1.35×(907.77+48.74×0.80)/11.88=390.64kN2. 弯矩的计算依据塔式起重机混凝土基础工程技术规程第6.4.2条 其中 Mx,My1计算截面处XY方向的弯矩设计值(kN.m)； xi,yi单桩相对承台中心轴的XY方向距离(m)； Ni不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。由于工作状态下，承台正弯矩最大： Mx=My=2×452.83×3.30=2
