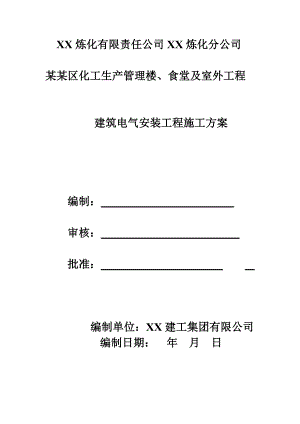

XX炼化有限责任公司XX炼化分公司某某区化工生产管理楼、食堂及室外工程建筑电气安装工程施工方案编制： 审核： 批准： 编制单位：XX建工集团有限公司编制日期： 年 月 日目 录目 录2第一章 工程概况第一节 综合概况第二节 安装工程概况5第三节 施工条件第二章 施工部署8第一节 施工准备第二节 施工组织机构第三节 施工进度计划第四节 劳动力组织第五节 主要施工机具进场计划第六节 主要材料、设备进场计划第三章 分部分项工程施工方法第一节 电气工程第三节设备及系统调试第四章 质量目标及质量保证措施第一节 质量目标第二节 质量管理网络第三节 质量保证措施第四节 现场管理人员职责第五章 环境/职业健康安全管理措施第六章 其它管理措施第一节 防火管理措施第二节 保证工期措施第三节 降低工程成本措施第七章 工程竣工验收第一节 工程验收数据及程序第二节 竣工验收后保修编制依据及编制说明本项目安装工程施工组织设计编制是依据我公司与中海石油炼化有限责任公司签订的相关施工合同以及由设计院设计的安装工程施工图纸编制。本方案编制采用的国家现行施工规范有：GB50300-2001 建筑工程施工质量验收统一标准GB50303-2002 建筑电气工程施工质量验收规范GB50166-2007 火灾自动报警系统施工及验收规范GB50169-2006 电气装置安装工程接地装置施工及验收规范GB50057-2010 建筑物防雷设计规范本施工组织设计中有关环境/职业健康安全的内容参照：GB/T24001-1996 idt ISO14001：1996环境管理体系规范及使用指南GB/T280012001职业健康安全管理体系规范第一章 工程概况第一节 综合概况 本工程位于广东省XX市大亚湾技术经济开发区大亚湾石化工业区。中海石油炼化有限责任公司XX二期2200万吨年炼油改扩建及100万吨年乙烯工程化工生产管理楼,为五层办公楼，总建筑面积10454平方米；以及一栋建筑物总建筑面积4566m 的二层二级食堂。第二节 安装工程概况建筑电气安装工程简况:本工程办公楼电信负荷按一类负荷考虑，由一层UPS供电。消防负荷包括排烟风机、防火卷帘门，火灾报警控制柜等为一类负荷，由配电室消防配电柜供电。消防配电柜采用双电源进线，设电源互投开关，事故电源由总体院提供，正常电源由配电室低压柜提供。其余负荷等级为二级。食堂负荷等级为三级，计算负荷为450Kw。1） 线缆敷设1.所有线路采用铜芯导线、电缆，见系统图标注。2.所有线路沿桥架或穿热浸锌钢管沿顶或墙暗敷。3.电力电缆采用ZRA-YJV-1KV电缆，正常照明线采用ZR-BV-0.45/0.75KV电线，应急照明线采用NH-BV-0.45/0.75kV耐火电线。照明线除注明外均为2.5mm2。插座线除注明外均为4mm2。2）设备安装方式及高度 (相对于设备所在地面）1.配电箱、控制箱、照明箱中心距地1.5米。2.照明开关中心距地1.3米。3.安装方式参见系统图及平面图。3）照明系统1.光源采用直管荧光灯、节能灯等，并配有电子镇流器，满足照度及节能要求。2.照度要求：餐厅200lx；办公室300lx；休息室200lx。3.照明为单相三线（采用专引导线作为PE线）。4.应急照明：走廊、主要出入口等场所设置疏散照明。5.出口标志灯、走廊应急照明灯采用带蓄电池灯具，应急时间60分钟。4)接地及安全1.全系统采用TN-S系统，干线选用五芯或三芯电缆。2.凡电气设备正常时不带电的金属外壳、配电柜、穿线金属管、金属接线盒、支架等应做好电气连接并接地。3.插座的PE端子及所有灯具的金属底座均应与专用的PE导线相连接。4.总等电位联接在一层配电室内靠近电源进线又便于安装检查之处做等电位联结，设1台总等电位联结箱。总等电位联接端子箱明装，底边高0.3米。箱内的总等电位联接端子板做法详见国标图集02D501等电位联结安装。办公楼总等电位联接线采用铜芯BV导线穿PVC管敷设；食堂总等电位联接线采用-50x5热浸锌扁钢在墙内或地面内暗敷。办公楼采用50*5热浸扁钢穿PVC管将总等电位联接端子板与就近接地网连接，接地电阻要求不大于1欧姆。食堂采用-50x5热浸扁钢将总等电位联接端子板与就近接地网连接，接地电阻要求不大于4欧姆。漏电保护：插座配电箱插座回路均装设剩余电流断路器保护。5） 防雷接地1.本工程办公楼属二类防雷建筑物；食堂属三类防雷建筑物2.防雷接地引下线利用柱内两根通长焊接的不小于16的纵向主筋，上端与屋顶接闪带可靠焊接，下端与接地网可靠焊接。利用基础内钢筋网做自然接地体，并在建筑物四周埋设-50x5热浸锌扁钢，作为室外接地网并与全场接地网相连。利用地梁钢筋网内两根通常焊接主筋将各引下线及基础钢筋相焊接，形成接地网，并与室外接地网连接。3.屋面的金属构件、金属管道等均应与避雷带相连接。 4.防雷引下线在高出地面0.5m处预埋接地引出端子板，平装于柱面，以便测量接地电阻。 5.所有防雷装置的各种金属构件必须热浸锌（浇灌在混凝土内的除外），焊接处应做防腐处理。本工程安装工程的特点是工程量大,工程复杂,自控程度高,施工地位狭窄,立体交叉作业时间长,总的安装时间紧。因此,必须充分做好施工准备,全面规划,合理部署,采取切实有效的施工方法和技术组织措施,科学地组织施工,才能按时完成机电设备安装任务。第三节 施工条件1、通讯情况工程负责人配备手机、市话通进行通讯联络项目安装负责人：张荣明 手机号码： 2、垂直运输情况材料和设备的运输，借助土建塔吊及施工电梯解决。3、临时用水、电情况工程施工临时水源、电源由土建提供。施工用水（主要是管道冲洗、试压）借助土建高压水泵输送。临时用电从土建各层配电箱接出，供工程施工及生活用电。第二章 施工部署第一节 施工准备 本工程将严格执行ISO90012000质量体系，各部门、全部工序、所有人员都置于质量控制之中，形成全员化、全过程的系统管理，使各项工作都实行标准化、数据化、程序化，做到任务、职责、权限明确，形成互相协调、互相促进的有机整体，确保“工程竣工一次验收合格率100%，安装工程实测合格率95%以上，安装工程质量符合国家验收规范要求”目标的实现。1、组织管理机构：在工程中采用项目法施工管理，实行项目经理负责制，全面负责工期、质量、安全、统一指挥生产、劳动力及物资供应，明确岗位职责。2、施工力量组织：根据工期需要，配备足够的施工力量，合理分工，科学管理，以确保工程顺利进行。3、进场前组织有关单位进行现场交接工作，重点放在控制点复核，以及有关数据的移交上，布设施工用电线路、用水管线和其它临时设施。4、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸的内容，检查各专业的预留洞、预埋件的位置及尺寸等，提出方便施工的合理化建议，会同建设单位、设计单位解决因施工方案引起的设计调整。5、根据施工现场场地和施工条件合理布置总平面图，编制施工进度控制实施细则，分解工程进度控制目标，编制施工作业计划，采取有效进度控制措施，保证工程进度控制目标。6、做好技术交底工作，技术交底内容是施工组织设计、质量、安全、工期、风、雨季节施工保证措施；项目各专业技术施工员根据进度计划向班组交底，重点放在施工方案、技术措施、作业指导书、工艺标准、安全措施、设计修改等方面，交底必须细致齐全，并应结合具体操作部位，关键部位和施工难点的质量要求、操作要点、安全要求进行详细的交底。7、及时编制施工预算，充分反映出工程施工所需的各种费用、材料、劳动力等，对进度计划控制，材料采购计划，劳动力合理调配、经济成果分析等提供重要的指导，发挥计划控制作用。8、做好安装工程材料的品牌厂家确认及订货工作。9、建立健全项目部质量、安全、文明施工等施工管理制度和各级管理人员岗位责任制，认真贯彻执行公司质量管理手册和控制程序文件，确保工程按期优质完成，要求建立的项目管理制度有：项目经理部组织机构项目安全及文明施工管理制度项目质量管理制度项目技术数据管理制度项目现场保卫管理制度项目材料管理制度第二节 施工组织机构职 务姓 名职 务姓 名项目经理吴星水电主管卢文海项目总工龙姚水电工程师刘兆刚质量经理李颖水电施工员张荣明施工经理彭梓航采办经理柯权广资料员蔡辉滨计控经理周国泉HSE工程师刘琦第三节 施工组织计划 总工期：天数 427 日历天，计划开工日期2014年7月28日，计划竣工日期2015年9月28日。第四节 劳动力组织结合该工程的工程量及工期，预计本工程的安装高峰期施工人员将达到30人左右。我们将根据工程进度要求，编制详细的劳动力需求计划，由工程处生产主任统一调动。（劳动力计划详见本方案附表）第五节 主要施工机具进场计划序号机具名称规 格单位数量进场时间1电焊机BX-500台32014年10月2电焊机BX-300台42014年10月3砂轮切割机400型18台22014年10月4钻床Ø19mm台22014年12月5手电钻Ø 13mm把62014年12月6手电钻Ø 6mm把42014年12月7冲击电锤25B把102014年12月分批8液压弯管器LWG2-10B台12014年12月9手动弯管器G20-G32台32014年10月10空气压缩机0.6M3台220114年12月11绝缘摇表ZC25-3（4）只42014年12月分批12接地电阻摇表ZC29B只22014年10月13机械压端子钳1.535mm2台42014年10月14液压端子钳16240mm2台42014年10月15钳形电流表只22014年10月16手拉葫芦3T5T台52014年12月注：本表仅供参考，具体数量及进场时间以实际进度为准。第六节 主要材料、设备进场计划序号材料设备名称规格 型号数量进场时间1照明、动力配电箱按图足量2015年3月2电缆桥架各种规格足量2015年3月3电线BV、NHBV足量2015年3月4电缆YJV、NHYJV足量2015年3月5电线管钢管、PVC管足量2014年10月分批6开关插座灯具各种足量2015年3月7消防自动报警材料各种材料足量2015年3月8消防控制主机按设计规格1套2015年3月9柜式离心（轴流）风机
