广东某初级中学高大支模工程专项施工方案(混凝土模板支撑).doc

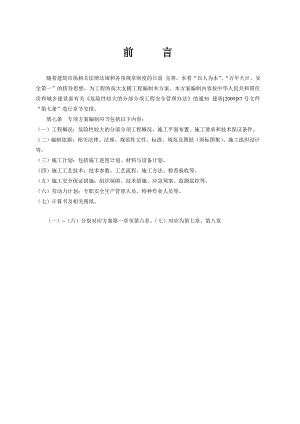

前 言随着建筑市场相关法律法规和各项规章制度的日益 完善，本着“以人为本”、“百年大计、安全第一”的指导思想，为工程的高大支模工程编制本方案。本方案编制内容按中华人民共和国住房和城乡建设部有关危险性较大的分部分项工程安全管理办法的通知 建质200987号文件“第七条”进行章节安排。第七条专项方案编制应当包括以下内容：（一）工程概况：危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。（二）编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。（三）施工计划：包括施工进度计划、材料与设备计划。（四）施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。（五）施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。（六）劳动力计划：专职安全生产管理人员、特种作业人员等。（七）计算书及相关图纸。（一）（六）分别对应方案第一章至第六章。（七）对应为第七章、第八章第一章 工程概况危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。一 基本信息工程名称某某市南城初级中学建设单位某某市南城区办事处工程地点某某南城设计单位某某省建筑设计院施工单位某某建筑集团有限公司监理单位某某市粤建监理工程有限公司二 模板工程信息某某市南城初级中学位于某某市南城区东骏路以东与东六路交汇处，规划用地面积72663.901m2，总建筑面积87911.374m2。综合楼地上四层，首层层高4.6米。根据建设及城乡住宅部危险性较大的分部分项工程安全管理办法的通知。针对模板工程需要编制方案并经专家组审查的内容包括如下：（一）工具式模板工程：包括滑模、爬模、飞模工程。（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。通过对工程图纸全面审阅，发现本工程中存在高度超过8米的高支模工程。为此专门针对高大模板工程编制本方案：高支模情况说明：项目名称平面位置空间位置标高高度板厚面积梁规格备注高支模区域1-C1-E轴交1-61-9轴三层+8.58.6m120mm约243.8 m2200×500250×600300×700见附图02针对8米以上的高支模，最大支模高度为8.6m，提取高度8.6m为本次高支模区域的计算参数。最大板厚为120mm，提取板厚为120mm作为本次高支模区域板的计算参数。最大梁为300×700mm，提取梁规格为300×700mm作为本次高支模区域梁的计算参数。最大梁高为700mm，梁侧模做法提取梁规格为300×700mm作为本次高支模梁侧模的计算参数。 本工程高大模板的立杆均支承在首层地骨上，所以不需进行地基处理。三 高大支模工程要点分析及总体规划根据上节模板工程信息，本工程当只中有一个区域属于高支模的梁板。本工程高支模特征除高度较高外，其余特征为荷载小、平板，做法相对比较简单，本工程通过搭设超8米的架体进行支模，高支模支模体系和旁边楼板的支模体系连为一体，且与已浇注砼的结构进行顶紧或抱箍处理，以防止架体坍塌。对于一般模板工程部分的设计和施工，另见模板工程专项施工方案，考虑到该工程施工过程的一些实际情况，本方案如与现场施工有不同时，现场施工应按本方案进行，为与现场相配合，在保证质量、安全的前提下可适当调整本方案，但调整的支架的纵横距、步距不得大于本方案，所用的构件材料不可改变，数量截面也不可以少于本方案，调整之后必须同样能保证立杆成行成列形成满堂式搭设在保证质量、安全的前提下可适当调整本方案。四 施工平面布置和技术保证条件施工平面布置参照各第八章各区域平面布置图。技术保证条件参照第五章，施工安全保证措施。第二章 编制依据相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。1. 工程项目施工图：包括与高支模或大荷载相关的楼层梁板结构图、建筑剖面图等；2. 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；3. 建筑结构荷载规范（GB5009-2012）；4. 混凝土结构工程施工质量验收规范GB50204-2002；5. 木结构设计规范（GB50005-2003）中华人民共和国建设部发布；6. 钢结构设计规范（GB50017-2011）中华人民共和国建设部发布；7. 混凝土结构工程施工质量验收统一标准GB50300-2001；8. 建筑施工计算手册（江正荣著）  中国建筑工业出版社；9. 建筑施工手册第四版  中国建筑工业出版社；10. 建筑安全检查标准（JGJ59-2011）中华人民共和国建设部发布；11. 建筑施工模板安全技术规范JGJ162-2008，中华人民共和国住房和城乡建设部发布；12. 危险性较大的分部分项工程安全管理办法建质200987号，中华人民共和国住房和城乡建设部；13. 支模立杆地基参考建筑地基基础工程施工质量验收规范GB50202。第三章 施工计划包括施工进度计划、材料与设备计划一 施工计划本工程高支模工程的施工计划详见施工组织设计。二 材料与设备计划1 物质准备由于本工程高支模体系需要大量的人力、物力等物质要素才能形成的生产力。故在施工前根据工程设计图纸核算所需的钢筋、钢管、木楞、安全网、钢丝绳等物质数量，及时向材料部门提出计划准备。具体数量由现场施工时统筹安排。其质量应满足以下要求：本工程支架采用扣件钢管架，钢管采用外径为 48mm，壁厚 3.5mm的钢管，大楞采用双钢管，小楞采用80mm×80mm截面木方，模板材料全部选用优质模板，拟采用18mm厚胶合板，规格1.22m×2.44m。钢管、木楞、模板的力学性能指标详见高支模验算书部分。11钢管（1）钢管包括立杆、水平杆、剪刀撑、连墙杆等。（2）钢管应采用现行国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB700-7）中Q235-A级钢的规定。（3）采用外径为 48mm，壁厚 3.5mm的钢管，最大长度不应超出6.5m，且每根钢管的最大质量控制在25Kg。（4）钢管的表面质量及外形应符合下列要求：1）新钢管应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管壁厚及外径偏差不应大于-0.5mm，端面切斜偏差不应大于1.7mm；钢管必须涂有防锈漆。2）旧钢管表面锈蚀深度应小于0.5mm，钢管弯曲各种杆件钢管的端部弯曲当l1.5m时，允许偏差5mm；立杆钢管弯曲当3ml4m时，允许偏差12mm，当4ml6.5m时，允许偏差20mm。3）弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不大于25kg，钢管上严禁打孔。1.2扣件（1）扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。（2）扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定，其附件的制造材料应符合普通螺纹（GB1981）的规定，垫圈应符合垫圈（GB95-76）的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm，扣件表0面应进行防锈处理。（3）脚手架采用的扣件，扣件螺栓拧紧扭力矩不得小于40N·m且不应大于65N·m。（4）扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换；新旧扣件均应进行防锈处理。1.3模板模板材料全部选用优质模板，拟采用18mm厚胶合板，规格1.22m×2.44m。模板使用前均涂刷脱模剂，以延长使用寿命。1.4木方木方采用80mm×80mm木方。斜楼板采用两条木方做大楞，其余木方均做小龙骨。抗剪强度设计值为1.4 N/mm2，弹性模量为9000 N/mm2，截面抵抗矩为85.33cm3，小梁截面惯性矩为341.33 cm4。2 主要机具设备拟投入的机械备一览表序号设备名称规格单位数量1锤子重量1KG个122木工圆盘踞MJ106台123单扳手开口宽2224mm把604活动扳手最大开口宽65 mm把805手提电锯M-651A把126手电钻钻头直径100 mm个257钢丝钳长150、175 mm把408墨斗、粉丝带个89水准仪DZS3-1/AL332台310水平尺长450、500 mm个411钢卷尺5M/30M把1212工程测量尺2M把813平刨MB-503台1814砂轮切割机配套台815拧紧力矩检测扳手配套把8第四章 施工工艺技术技术参数、工艺流程、施工方法、检查验收等。一 技术参数1、板支模参数项目做法楼板计算参数脚手架搭设高度(m)<8.6m8.6m楼板浇筑厚度(mm)120mm120mm立杆横向间距或排距(m):<1.10m1.10m立杆纵距(m)<1.10m1.10m水平拉杆步距(m)<1.5m1.5 m水平剪刀撑步距<3m3 m纵向剪刀撑设置满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；扫地杆200mm200mm木楞下方支撑钢管顶托+双钢管顶托+双钢管木方的间隔距离(mm)木方宽度80mm高度80mm间距300mm木方宽度80mm高度80mm间距300mm立杆上端伸出至模板支撑点长度(m):0.2m0.2m2、高支模梁做法表项目做法梁截面面积小于0.21m2梁的做法计算参数300×7001.模板支撑及构造参数楼板厚度(mm)120mm120mm梁支撑架搭设高度H(m)<8.6m8.6m增加梁底承重立杆根数无无梁底立杆沿梁跨度方向纵距(m)<1.1m1.1m板底立杆横向间距或排距(m)<1.1m1.1m梁两侧立杆间距(m)0.8m1.0m1.0m脚手架步距(m)1.5m1.5 m水平剪刀撑步距(m)3 m3m梁底大楞下方支撑钢管双钢管双钢管连接方式:可调顶托可调顶托立杆上端伸出至模板支撑点长度(m):0.2m0.2m2.梁底模板参数面板厚度(mm)：1818梁底模板支撑的间距(mm)：木方宽度80mm高度80mm间距300mm木方宽度80mm高度80mm间距300mm3、高支模梁侧模
