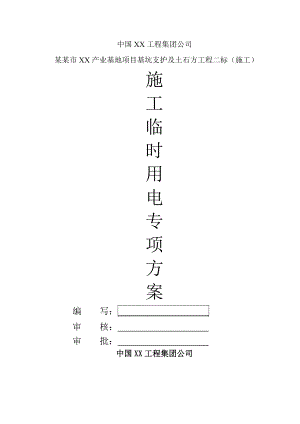

中国XX工程集团公司某某市XX产业基地项目基坑支护及土石方工程二标（施工）施工临时用电专项方案编写： 审核： 审批： 中国XX工程集团公司目录1、 工程概况12、 施工方案编制依据13、 主要施工用电设备工程数量14、 工地临时用电计算采用方法25、 施工现场用电配置36、 导线的截面规格的选择47、 临电用电管理56.1用电管理56.2安全距离与外电防护56.3供电线路66.4电缆线路66.5配电柜（盘）配电箱与开关箱76.6电气装置选择76.7使用与维护86.8接地接零86.9漏电保护器97、安全措施98、安全用电措施与电气防火措施109、临时电器安装操作规程119.1电缆敷设119.2配电箱和开关箱119.3熔断器与插座129.4移动式电动工具和手持式电动工具129.5电焊机139.6接地保护和防雷保护139.7电器设备安全防护14施工临时用电专项方案审批表 工程名称：某某市XX产业基地项目基坑支护及土石方工程II标（施工企业）中国XX工程集团公司 我项目部已编制施工临时用电专项方案，请公司技术负责人（总工程师）审批。附件：施工临时用电专项方案 项目部（签章）：项目经理（签名）：年 月 日审批意见： 施工单位（章）：技术负责人/总工程师（签名）：年 月 日监理审查意见： 总监理工程师（签章）： 年 月 日一、 工程概况 1、地理位置本工程位于某某市xx区南区xx六区。东临xx路、南靠xx大道，西接xx路，北至xx路。施工现场地面层由杂填土组成，含有建筑和生活垃圾，现状地面杂草茂密，场地周边较为空旷，附近无重要建筑物，总体施工条件较好。本标段基坑面积约44770.9m2，基坑坑底高程约-10-10.2米（相对标高），属深基坑项目本工程具有量大，工期紧，基坑施工专业齐全，工序多且杂，交叉作业繁频等特点。2、本工程建设单位：某某市xx工程管理站 设计单位：某某市勘察测绘院有限公司 监理单位：某某xx工程管理有限公司 施工单位：中国xx工程集团公司3、现场施工条件：现场有为钢筋笼加工区提供电力的350kVA的柴油发电机一台，底部离地30公分，发电机组采用电源中性点直接接地的三相四线制供电系统和独立设置TN-S接零保护系统。现场西侧直接利用芒果网公司提供的120kVA的外电接入我项目的总配电柜三相五线制供电系统.二、施工方案编制依据：1、施工现场临时用电安全技术规范(JGJ46-2005)2、施工用电安全的各项法律、法规、规范三、主要施工用电设备工程数量确定施工用电设备的总容量：主要用电设备一览表序号设备名称设备型号单位数量单位功率KW合计功率KW1钢筋弯曲机GOL-32台15.55.52钢筋切断机GQ40台17.57.53泥浆泵台322664潜水泵QS20-45/3台6424小计： 103电焊机BX-400台630kVA180kVA照明用电6室外照明201.2247室内照明19小计： 43生活用电8开水炉台312369空调机台71710蒸饭箱台1121211电脑台616小计： 61总计： 387 四、工地临时用电计算采用方法：本工程点多面广，对于此特点施工时对工程量集中、用电量大的地段(如高压旋喷桩和钢筋加工场)，将设置大功率的柴油发电机组给予施工用电供电以保障工程的顺利进行。高压旋喷桩和钢筋加工场施工段落供电区域的用电量及变压器的选择按照以下方法确定：(一)、工地临时供电，包括施工及照明用电两个方面，其用电量计算按以下公式计算：SSH=1.1(P0/comK1+K2PC+K3P1+K4P2) =1.1×(0.7×103/0.7+0.6×180+1×43+0.6×61)= 290.6KW经计算SSH= 290.6 KW现场自发电及外电所提供的电量为470 kVA，即SZ=470KW。则SZSSH施工用电需要。公式中：SZ施工现场供电所提供的总容量（kVA）SSH施工现场用电设备所需要总容量（kVA）PC全部施工用电动机设备额定用电量之和（KW）P1电焊机设备额定用电量之和（KW）P2照明设备额定用电量之和（KW）P3生活用电设备额定用电量之和（KW）.电动机及其它用户的效率，取系数0.85com动力用电功率因素，采用0.71.1容量损失系数K1全部施工用电动机同时使用系数，总数10台以内时为0.7，1030台时为0.6，30台以上时为0.5.K2电焊机同时使用系数，3-10台取0.6K3照明设备同时使用系数，一般为1.0K4生活用电设备同时使用系数，一般为0.61.1用电不均匀系数五、施工现场用电配置 施工现场按“三级配电、两级保护”的要求设置监时用电，采用三相五线制进行输电无论在任何情况下，保护零线都不得与工作零线混接，施工现场用电线路布置原理如下图： 柴油发电机一级配电箱二级配电箱二级配电箱二级配电箱电力设备照明设备电力设备照明设备电力设备照明设备电力设备照明设备电力设备照明设备电力设备照明设备2 1）总配电柜设置根据本工程各单位及生活区、办公区域的平面布置，各施工处任务的划分及设备的配置情况，整个现场用电分为两路（一路为柴油发电机供电系统，第二路为外接电供电系统）供电，线路采用VV型五芯电缆沿工地围墙敷设，过路穿DN80镀锌钢管埋地敷设至各总配电柜，设两只，临时总配电柜具体分配如下：（1）1#A总配电柜供生活办公区、钢筋加工区、泥浆泵临时用电（2）2#A总配电柜供西侧生活区、潜水泵2）分配电箱设置根据上述各总配电柜的供电范围，再按现场各单位的设备布置及生活、办公区域的平面布置设置分配电箱：（1）从1#A总配电箱分设3只分配电箱1#A-1(办公用电)、1#A-2（钢筋加工设备用电）、1#A-3（泥浆泵设备用电）（2）从2#A总配电箱分设3只分配电箱2#A-1（生活区用电）、2#A-2（潜水泵设备用电）、2#A-3（室外照明电箱）3）各施工点分配电箱设置各施工点所用施工用电设备，必须严格遵守施工现场临时用电安全技术规范(JGJ46-2005)，每3台设备设置一只分配，电箱配置必须能满足施工设备用电安全的需要。六、导线的截面规格的选择现场准备布置YCW3×120+2×35作为至1#A总配电箱，YCW3×70+2×25作为至2#A总配电箱，因此须复核电缆的截面是否符合要求。1#A配电柜所担负的负荷为：P1=1.1×（0
