广东某公园园区道路专项施工方案.doc

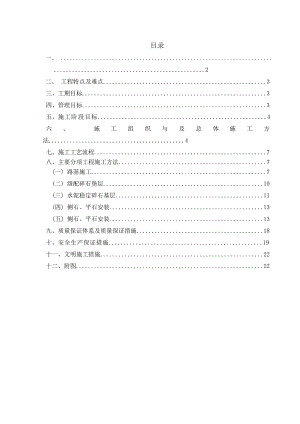

目录一、 .2二、 工程特点及难点.3三、工期目标.3四、管理目标.3 五、施工阶段目标.4六、 施工组织与及总体施工方法.4 七、施工工艺流程.7 八、主要分项工程施工方法.7(一) 路基施工.7(二) 级配碎石垫层.10(三) 水泥稳定碎石基层.11(四) 侧石、平石安装.13(五) 侧石、平石安装.13九、质量保证体系及质量保证措施.18十、安全生产保证措施.19十一、文明施工措施.22十二、附图.22一、工程概况(一)、某某公园位于南海区西樵西岸广东中旅水上乐园施工现场，北部为凰岗大道，有水泥路面通往拟建场地，场地交通较方便。场地地貌单元为丘陵坡脚地貌单元，局部经人工堆填，场地内地势较平坦。园区内共设有A5线、A6线、B1线、B2线、B3线、B4线、B5线、B6线、B7线、C线共11条路面宽度不同的道路:b（宽度）、A5线、b=11.5m,全长237.21m；、A6线、b=7m,全长313.574m；、B线、 b=11m,全长395.13m；、B1线、b=7m,全长70.436m；、B2线、b=7m,全长134.468m。、B3线、b=6m,全长130.999m。、B4线、b=7m,全长180.864m。、B5线、b=7m,全长55.107m。、B6线、b=7m,全长140.469m。、B7线、b=6m,全长84.688m。、C线、 b=7.5m,全长837.702m。(二)、技术规范及设计资料:、城市居住区规划设计规范（2002版） （GB 50180-93）、城市道路工程设计规范 （CJJ 37-2012）、城市道路交通规划设计规范 （GB50220-95）、城镇道路路面设计规范 （CJJ 169-2012）、公路路基设计规范 （JTG D30-2004）、公路沥青路面设计规范 （JTG D50-2006）、公路沥青路面施工技术规范 （JTG F40-2004）、公路路面基层施工技术规范 （JTJ 034-2000）、沥青路面施工及验收规范 （GB50092-96）、城市道路路线设计规范 （CJJ193-2012）(三)、设计标准:、道路等级: 城市支路（停车场内道路按小区道路）；、道路宽度:11.5m；11m；6m；7m；7.5m；、纵坡: i=-0.3048.001；、横坡: l=0.015；(四)、路面结构路基填土采用山岗土，要求分层压实，分层厚度3050cm；沥青道路（从面层到基层）a、4cm细粒式沥青混凝土（AC-13C）；b、乳化沥青粘结层；c、6cm厚中粒式沥青混凝土（AC-16C）；d、土工布；e、乳化沥青黏层；f、4%水泥稳定碎石(20cm)；g、级配碎石(18cm)h、路床（路基）二、工程特点及难点1、事先要开辟多条临时道路，进入作业区；2、路线较长，工程数量较少，因属于附属工程，3、管线施工区域较多；（方案另报）4、保证部分道路的提前贯通，有利于道路及后期施工的材料运输5、以当地的气候特点，必须抢在雨季之前完成道路工程；6、道路路基施工必须各种管线的铺设相互协调。三、工期目标市政道路工程服从业主整体工期目标（60工作日），并自开工之日起60工作日内完成全部市政道路工程。四、管理目标质量目标：分项工程合格率100%，单位工程达到“合格”标准职业安全健康目标：死亡事故为零，重大火灾事故为零，重伤事故频率<0.1，确保员工免受职业疾病的伤害环境保护目标：确保违规事件为零，污染物排放达标，确保生产活动与生态环境保持 和谐。五、施工阶段目标施工进度计划见附件（一）2013年11月上旬完成所有路基工程（考虑到管线的铺设的影响）（二）2013年11月中旬级配碎石层的施工；（三）2013年11月下旬底完成4%水泥稳定碎石施工；（四）2013年12月上旬底完成路面工程（包括侧石、平石安装）；（五）2013年12月中旬底完成路面沥青工程，2013年12月下旬具备验收条件。六、施工组织与及总体施工方法（一）根据时间顺序先后成立路基施工二个工区、基垫层2个工区、面层2个工区及2个结构工区1、路基施工：拟以A5、A6线及B1B7线和BC分为两大工区，各负责区域范围内的道路工程。路基工程填料选用施工区域的山岗土；2、路面垫层施工，乙供碎石，使用人工配合推土机整平、铺筑；3、路面基层施工：拟建立一座水泥稳定土搅拌站（每小时产量20m3）集中拌和，现场使用一台摊铺机铺筑，局部人工配合推土机铺筑；4、路面面层：购买商品沥青混凝土，由专业施工队伍，根据施工进度情况，使用二台摊铺机铺筑；5、结构施工：主要负责线路范围内的排水工程、砌筑工程、安装等工作，道路侧石及平石及人行道砖等拟外购成品。（二）施工管理机构下图施工管理机构组织框图（三）市政道路工程劳动力投入计划见表1表1：劳动力计划一览表序号施工项目高峰期劳动力人数（人）备注1路基土方20不含管理人员机械操作人员2路面级配碎石403路面水泥稳定碎石404路面面层305侧石、平石安装60 注：排水劳动力安排见相应施工技术方案（四）机械设备及仪器设备投入计划见表2、表3 沥青混凝土采取外购，因而不另建搅拌站，全部试验采取外部委托形式。表2：机械设备计划一览表序号名称规格型号数量1推土机东方红TS1003台2挖掘机PC2006台3压路机YZ18B2台4振动夯HB-806台5装载机ZL404台6洒水车东风5-8m32台7轮胎压路机YL161台8稳定土搅拌站1座9沥青洒布车1台10摊铺机ABG4232套11汽车吊QY25D2台12发电机75KW2台13空压机ST-13003台14搅拌机3503台15自卸汽车10t10辆 注：排水施工机械安排见相应施工技术方案表3主要试验、测量、质检仪器计划一览表序号名称规格型号数量1直尺及塞尺3m2套2直尺及塞尺2m2套3钢尺50m5把4水准仪DSZ3-30X2套5全站仪TOPCON GTS-602LP2套 注：排水试验及测量仪器见相应施工技术方案七、施工工艺流程 市政道路工程总体施工工艺流程见图1：路面下面层铺筑路基分层填筑及挖方路床整修验收级配碎石铺筑路面基层铺筑侧石平石安装路面上面层铺筑人行道施工排水及砌筑工程施工路面施工道路验收管线施工路基施工路基处理图1：道路工程总体施工流程图八、主要分项工程施工方法（一）路基施工1、施工工艺流程见图2及图3（未示出管线开挖）清理与掘除分层填筑、碾压路基整修与验收路堑开挖底层处理、填前碾压清理与掘除路基整修与验收路床换填或整修 图2 ：路基填方施工流程图 图3 ：路基挖方施工流程图（二）施工方法1、施工准备（1）土工试验路基工程开工前，取土进行液限、塑限指数、击实试验、土的强度试验（CBR值）等试验，确定其最大干密度及最佳含水量，为土方施工提供试验数据。（2）测量控制及放线在全段范围内对水准点及导线点进行加密，并经监理工程师检验合格。路基施工时，每20m设置一组2-3个控制桩，曲线段加密至510m一组，按设计路基横断面放出每层填土坡脚线或开挖放坡线（3）清理与掘除对于一般无水、无淤泥的区域，首先清除地表植被、坟墓及其他构筑物。由人工配合机械清除。将剥离的植被、土、残渣等弃于指定位置。（4）池塘、水沟处理 首先排除池塘、水沟内积水，利用机械进行清淤，待淤泥完全清除后，按设计要求分层填筑指定的填料、分层碾压至沟、塘顶面。淤泥弃于指定地点。（5）试验路段开工前铺筑试验路段。根据规范要求，现场选定长100m左右填方路段，从指定的取土场取土，按要求进行整平与压实，并测定不同压实遍数时的压实度及压实前后的标高情况，从而确定压实机具的种类、压实遍数、松铺系数等基础数据，作为施工的参考和依据。（6）压实标准重型击实标准：路槽以下0-0.8m，压实度要求91%、路槽以下大于0.8m，压实度要求90%。2、填土路堤
