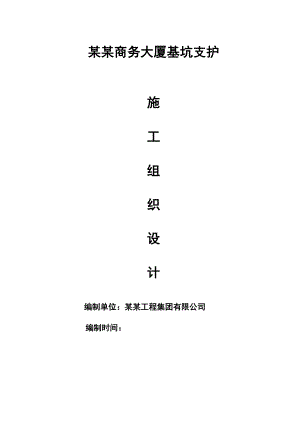

山东某高层商务楼基坑支护施工组织设计.doc

某某商务大厦基坑支护施工组织设计编制单位：某某工程集团有限公司编制时间：某某商务大厦基坑支护施工组织设计编制：审核：审定： 编制单位：某某工程集团有限公司编制时间：目 录一、工程概况二、编制依据三、工程地质条件四、水文地质条件五、施工现场总平面布置六、施工用水、电计划：七、土方开挖施工方案八、基坑支护主要分部分项工程施工方法九、施工总进度计划十、劳动力计划、施工机具计划十一、工程质量保证措施十二、工程施工安全措施十三、文明施工与环境保护措施十四、工期保证措施十五、雨季施工措施十六、应急预案一、工程概况拟建某某商务大厦位于济南市奥体片区龙奥大厦东，龙奥北路南侧，现基坑基本开挖到底，开挖部分为矩形，东西长约90米，南北宽约70米，开挖深度约8.015米。我公司结合所施工的类似工程的施工经验，依据本工程施工图设计，针对本工程，对施工组织做以下说明。二、编制依据本工程施工质量标准，应符合国家有关的现行施工规范、施工检验标准的规定。 某某商务大厦岩土工程勘察报告建筑基坑支护技术规范（JGJ120-99）基坑土钉支护技术规程（CECS96-97）锚杆喷射混凝土支护技术规范（GB50086-2001）建筑地基基础设计规范（GB50007-2002）混凝土结构设计规范（GB50010-2002）建筑基坑工程监测技术规范（GB50497-2009）湿陷性黄土地区建筑基坑安全支护技术规程（JGJ167-2009）建筑地基基础工程施工质量验收规范（GB50202-2002）某某商务大厦基坑支护施工图设计三、工程地质条件根据地质勘察报告资料，在勘探深度范围内共揭露六个岩土层，由上而下依次为：素（杂）填土，黄土状粉质粘土，粉质粘土，粘土，强风化石灰岩，中风化石灰岩。、素填土（Qml）黄褐色，松散，稍湿。主要为粘性土为主，含少量石子等建筑垃圾。场区普遍分布，厚度0.402.00m,层底标高135.47144.95m。-1、杂填土（Qml）杂色，松散稍密，稍湿。主要以碎石为主，混有少量粘性土。厚度0.602.40m,层底标高137.32143.90m。、黄土状粉质粘土（Q4pl）黄褐色，可塑硬塑，局部硬塑，含钙质条纹及姜石，主要分布于场区东部北侧，厚度2.02.80m,平均2.38m。粉质粘土（Q3pl）浅褐红色褐红色，可塑硬塑，含铁锰氧化物及姜石，局部含小碎石或粘粒较高。，厚度0.605.5m,平均3.10m。粘土（Q2pl）棕黄色，硬塑，饱和，含铁锰氧化物及角砾，局部含风化灰岩块，混少量碎石，厚度0.704.30m,平均2.04m。强风化石灰岩（O2）青灰色-灰黄色，隐晶质结构，层状构造，坚硬、致密，岩芯破碎，岩溶、裂隙较发育，被棕红色粘土充填。，厚度0.73.50m,平均2.48m。中风化石灰岩微风化石灰岩（O2）青灰色-灰黄色，隐晶质结构，层状构造，岩芯较完整，呈短柱状，少量长柱状及块状，局部有小溶蚀现象，闭合裂隙较发育，该层未被穿透，揭露最大深度为19.4m，揭露最大深度为13.00m.。四、水文地质条件济南地区地处泰山背斜北翼及黄河冲积平原，由于区域地质发展史不同，济南市地质环境条件差异明显，根据地形地貌、地层岩性、地质构造和水文地质条件划分，可分为三个水文地质区，即：泰山背斜北翼岩溶水水文地质区、山前冲洪积平原孔隙水水文地质区、黄河冲积平原孔隙水文地质区。该场地地下水埋藏较深，在勘察深度范围内未见地下水，据调查访问，场地地下水埋深约在100m以下。五、施工现场总平面布置根据拟建场地周边环境，施工人员临建设施布置在基坑东侧北段、材料堆放场地设在基坑北侧及东侧南段，材料运输车辆出入口根据现场情况待定。1、施工前准备工作(1)施工现场准备工作施工现场准备工作主要如下：施工现场及周边环境情况调查；施工现场地下、地上障碍物调查与处理；施工用水、用电的接通。施工现场临时用电采用TN-S重复接地的保护系统（三相五线制），由建设单位指定接入点处，各电缆一律架空敷设，生活区用电必须与生产用电分开布设，确保用电安全。(2)技术准备工作会同建设单位、监理单位做好进场工作，详细复核有关控制点位坐标高程，做好各桩点测量放线，布置、检查各种临设放线定位工作。熟悉和会审施工图纸，组织工程技术人员认真学习施工图，了解施工图的设计意图，全面熟悉、掌握施工图纸全部内容。编制施工组织设计和施工方案。阐明施工工艺和主要分项的施工方法，劳动力组织和进度控制安排，编制质量、安全、进度的保证措施。收集以前施工的经验性资料，针对本工程的特点和难点，编制切实可行的分项施工方案。技术交底。在工程开工前，技术负责人应组织参加施工的人员进行技术交底，应结合具体操作部位、关键部位和施工难点、质量要求、操作要点及注意事项进行交底。技术交底采用“双层三级”制，即公司技术负责人向项目部全部管理人员总体技术交底，项目技术负责人向质检员、各班组长进行技术交底，班组长接受交底后要组织班组工人进行学习交底，认真贯彻执行。编制施工预算。掌握施工图和有关技术资料，按施工要求分类计算工程量，作好劳动力、材料、机械等需用量计划，满足施工管理需要。材料、设备准备工作根据施工组织设计制定方案及施工预算提供资料，编制各项材料、设备、安全防护等计划表，计划采购，分批按时进场。对各种材料入库、出库制定完善的管理办法，同时提前做好原材料检测工作。施工机械设备准备。根据施工组织设计提出的各类施工机械设备计划，提前向公司设备管理部门提出申请，按时进场。 六、施工用水、电计划：某某商务大厦工程基坑支护工程用电计划序号项目数量（台）功率（KW）1电焊机2402切割机133调直机134注浆机155喷射机156空压机1557地质钻机110合计121某某商务大厦工程基坑支护工程工程用水计划序号项目数量（台）水（方）1喷护(喷射机)每立方/混凝土102土钉(注浆机)每吨/水泥5合计15七、土方开挖施工方案因现场土方已开挖完毕，故此项未进行施工组织设计。八、基坑支护主要分部分项工程施工方法1、施工程序施工程序的前期安排是：在施工准备阶段平整场地、清除局部地下障碍物，同步进行放线、复核验收、通知机具进场安装。施工顺序为：设备进场及人员搭设临建分层分段开挖土方穿插锚喷支护施工。2、基坑边坡支护施工(1)边坡支护施工流程修整工作面开挖工作面成孔、注浆等土钉施工挂网施工设置加强筋喷射混凝土(2)边坡支护施工方法坡面清理修坡岩层部分按1:0.25坡率进行清理，确保无松动的土石块后进行脚手架搭设。成孔 钻孔前，应根据设计要求定出孔位并作出标记。成孔直径为90-110mm，采用机械成孔。锚孔倾斜度误差不大于±5°，土钉安装前，将孔内残留物清除掉。土钉制作A.施工工艺a.施工准备：材料选用：土钉(或锚杆)杆体材料选用20钢筋。水泥浆体材料：水泥采用P.C42.5硅酸盐水泥，采用符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水。对中支架设计采用6.5钢筋。b.作业条件 ：在土钉施工前，应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。施工前，要认真检查原材料型号、品种、规格及锚杆的质量，并检查原材料和主要技术性能是否符合设计要求。B.操作工艺a.钻孔：钻孔前，根据设计要求和土层条件，定出孔位，做出标记。作业面场地要平坦、坚实、有排水沟，场地宽度大于4m。钻机就位后，应保持平稳，与钻杆倾角一致，并在同一轴线上。钻孔设备可根据土层条件选择专门锚杆钻机或地质钻机。在钻进过程中，应精心操作，精神集中，合理掌握钻进参数，合理掌握钻进速度，防止埋钻、卡钻等各种孔内事故。一旦发生孔内事故，应争取一切时间尽快处理。 钻孔完毕后，应清孔。 b.土钉杆体的组装与安放 ：按设计要求制作土钉，为使杆体处于钻孔中心，应在杆体沿轴线方向每隔1.5m设置一个定中支架。土钉钢筋应平整、顺直、无油无锈。安放土钉杆体时，应防止杆体扭曲、压弯，注浆管宜随土钉一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，放置后使杆体始终处于钻孔中心。 c.注浆：注浆材料应根据设计要求确定，选用水灰比0.5的纯水泥浆，必要时可加入一定量的外加剂或掺合料。 浆液应搅拌均匀，过筛，随搅随用，浆液应在初凝前用完，注浆管路应经常保持畅通。常压注浆采用砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆。浆液硬化后不能充满锚固体时，应进行补浆，注浆量不得小于计算量，其充盈系数为1.1-1.3。 注浆时，宜边灌注边拔出注浆管。但应注意管口应始终处于浆面以下，注浆时 应随时活动注浆管，待浆液溢出孔口时全部拔出。C.质量标准：土钉工程所用原材料、钢筋、水泥标号必须符合设计要求。锚固体的直径、标高、深度和倾角必须符合设计要求。土钉的组装和安放必须符合规范要求。 D.允许偏差：土钉水平、垂直方向孔距误差不应大于100mm。土钉孔深不应小于设计长度，也不宜大于设计长度的1%。挂网（绑扎钢筋网）A、钢筋网采用6.5250×250绑扎连接，搭接长度不小于300mm。钢筋与坡面的空隙宜为30mm,护面内应设置保护层垫块，钢筋保护层应大于20mm。B、基坑侧壁土钉锚头采用杆体外端部与116通长加强筋焊接牢固。喷射砼时杆体不得晃动（由于坡面凸凹不平，土钉、锚杆间距2m不足以固定钢筋网，此时，对喷射混凝土厚度及控制钢筋保护层有影响，在实际施工时,另加设小锚钉，增强对钢筋网的固定）。喷射C20砼根据现场作业特点、施工条件及设备情况，喷射混凝土时，采用干式喷射混凝土的施工工艺。喷射钢筋混凝土面层厚度为:80mm。面层厚度偏差不大于10mm。钢筋网片保护层厚度不小于20mm，钢筋网片钢筋搭接长度应符合规范规定，且必须与水平土钉锚杆连接牢固。根据现场作业特点、施工条件及设备情况，喷射混凝土时，采用干式喷射混凝土的施工工艺。A、干式喷射混凝土的施工工艺。由于此工艺在正常喷射作业时，不同类型的喷射机需有不同的工作风压，且风压大小与喷射方向、输料长度等有关，因此，在具体施工时，要注意以下几点： a、当采用螺旋式喷射机时，工作风压应控制在0.15-0.35MPa之间。b、当喷射距离变化时，水平输料每增加100米，工作风压应提高0.08-0.1Mpa；倾斜向下（25°- 30°）每增加100米提高0.04-0.05Mpa；垂直向上每增加10米，提高0.02-0.03Mpa。另外，在喷射过程中，喷射机司机应与喷射手密切配合，根据实际情况及时调整风压，达到最佳的喷射效果。提高混凝土强度、和易
