山东某铁路跨水库大桥施工组织设计.doc

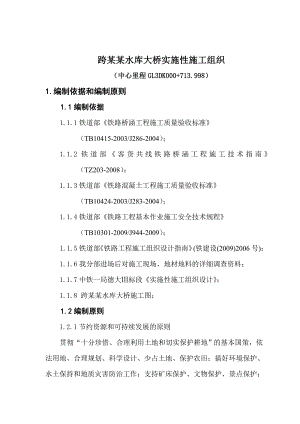

跨某某水库大桥实施性施工组织（中心里程GL3DK000+713.998）1.编制依据和编制原则1.1编制依据1.1.1铁道部铁路桥涵工程施工质量验收标准（TB10415-2003/J286-2004）；1.1.2铁道部客货共线铁路桥涵工程施工技术指南（TZ203-2008）；1.1.3铁道部铁路混凝土工程施工质量验收标准 （TB10424-2003/J283-2004）；1.1.4铁道部铁路工程基本作业施工安全技术规程 （TB10301-2009/J944-2009）；1.1.5铁道部铁路工程施工组织设计指南(铁建设(2009)2006号)；1.1.6我分部进场后对施工现场、地材地料的详细调查资料；1.1.7中铁一局德大标段实施性施工组织设计； 1.1.8 跨某某水库大桥施工图；1.2编制原则1.2.1节约资源和可持续发展的原则贯彻“十分珍惜、合理利用土地和切实保护耕地”的基本国策，依法用地、合理规划、科学设计、少占土地、保护农田；搞好环境保护、水土保持和地质灾害防治工作；支持矿床保护、文物保护、景点保护；维持既有交通秩序；节约木材。1.2.2符合性原则做到既满足建设工期和工程质量标准，又符合施工安全的要求。1.2.3科学、经济、合理的原则运用系统工程、统筹分配各专业工程的工期，搞好专业衔接；合理安排施工顺序，组织均衡、持续生产；以关键线路为中心，建立科学模式进行工期、资源优化；管理目标明确，措施具体、针对性强。1.2.4引进、创新、发展的原则积极采用研发，提高工程技术和施工装备水平、保证施工安全和工程质量、加快施工进度、降低工程成本的新技术、新材料、新工艺、新设备。2.工程概况及主要工程量2.1工程概况跨某某水库大桥位于东营市东营区史口镇，本桥为跨越某某水库而设。线路在GL3DK000+476.6处跨越某某水库，本桥为单线桥，位于i=-5.1的坡道上，圆曲线半径R=500m，。本桥设计为2-24m +5-32m+10-24m预应力混凝土简支梁结构，桥梁全长472.395m，桥梁基础全部采用钻孔桩基础，桩径为1.00m，桩长40m49.5m；墩身为实体圆端形桥墩，墩高最高为7.5m；桥台采用单线T形桥台。本桥311墩为水中墩，桥墩基坑施工时采用草袋围堰或钢板桩维护。2.2工程数量跨某某水库大桥主要工程数量详见附表2-1。跨某某水库大桥主要工程量汇总 表2-1序号分项工程单位数量备注1钻孔桩C40砼（1.0m，桩长4049.5m）m3/根879/942承台C40混凝土m314653墩身C45混凝土m31510.74墩帽、托盘C35混凝土m35765台身C35、C45混凝土m31036台帽、托盘C35混凝土m3637垫石C40、C50混凝土m323.68HRB335钢筋吨62.469HPB235钢筋吨17.271032m简支梁孔51124m简支梁孔1212M20浆砌片石m310713草袋围堰m377183.施工组织3.1总体安排桥梁总体按照先主体、后附属的顺序组织施工；墩台先从两端桥台和中间桥墩同时施工；分部工程按照：桩基础承台墩（台）身垫梁石架梁桥面系的顺序施工。钻孔桩基础采用反循环钻机钻孔，钢筋笼由钢筋加工班在二分部一号钢筋加工场集中加工制作，制作完成后检查验收钢筋的各项指标达到规范要求后运输到施工现场，并用吊车吊装；混凝土由3#拌合站集中搅拌，混凝土搅拌运输车运输，最大运距9km,钻孔桩采用导管法灌筑水下混凝土。承台采用机械配合人工开挖、清底，先用轻型井点降水后进行开挖，大块钢模板浇筑混凝土。墩身采用大块组合钢模板一次整体浇筑成型，墩身模板和钢筋采用汽车吊垂直吊装作业；墩身浇筑完成后先带模浇水养生，夏季施工时，墩身养护应在墩顶墩身洒水养护；冬期施工时严格按照冬期施工方案进行施工。垫石采用定型钢模一次性整体浇筑，钢筋混凝土采用汽车吊吊装作业。3.2工期安排按照项目经理部总工期目标安排及本标段的竣工日期，我分部跨某某水库大桥施工准备为5天，桩基施工60天，承台施工21天，桥台、墩身施工30天，支撑垫石15天，T梁架设由架梁单位施工，附属工程20天，采用平行流水施工，本桥总工期125天。施工计划进度横道图详细见附录A3.3人员及机械设备安排3.3.1人员安排跨某某水库大桥施工管理遵循 “三级联控”的管理方式，我分部一工区负责现场施工管理，下设桩基施工队、桥梁施工作业队、杂工队；施工安排工区长一名，统一协调、管理施工过程中的进度、安全、质量，其他管理人员安排：领工员1人，技术员3人，质检员1人，安全员1人、环保员1人，试验员1人，材料员1人；桩基施工队：技术工人3名，普工20名；桥梁施工队：技术工人10名，普工30名；附属工程施工队: 技术工人10名，普工20名，特种作业人员：15名。共计110人。（劳动力需求详细见表3-1）表3-1 劳动需求计划序号队伍名称工种名称人数备注1管理人员工区负责人12领工员13技术员34质检员15安全员16环保员17实验员18材料员19桩基施工队技术工310普工2011桥梁施工队技术工1012普工3013附属工程施工队技术工1014普工2015特种作业特种作业人员153.3.2施工机械设备安排施工主要机械设备见 表3-2表3-2 主要机械设备表序号设备名称型号单位数量备注1反循环钻机TE-180台4良好2挖掘机现代225台2良好3装载机ZLM50E-5台1良好4砼输送车10m3台5良好5汽车吊25t台2良好6柴油发电机组250KW台2良好7砼输送泵台1良好8抽水机台5良好9交流电焊机BX-400台6良好10钢筋弯曲机GW40台2良好11钢筋切断机GQ40台2良好12钢筋调直机GT14台2良好13振动棒 台6良好4.施工准备情况4.1施工便道沿淄东铁路边沥青路和施工便道均可进入跨某某水库大桥工地。主施工便道设置在线路右侧，按6.0m宽、0.3m厚泥结碎石路面新建和整修，设置单面排水坡，并设置排水沟集中排水。4.2施工用电跨某某水库大桥施工用电从我分部一工区变压器驳接；同时配备二台250KW型发电机以备电网停电时使用。4.3施工用水桥梁施工用水和施工工地生活用水使用我分部3#混凝土拌合站内饮用水。4.4生产和生活用房生产用房为一工区，钢筋由桥梁作业队在二分部一号钢筋加工场统一加工，工点临时住房采用简易工棚形式。4.5混凝土拌合站桥梁所用混凝土全部从3#混凝土拌合站输送。3#拌合站配备2台90m³/h强制式搅拌机。由二分部3#搅拌站集中搅拌，混凝土罐车运输至现场，运距约9Km，可以保证施工生产的要求。4.6材料计划物资主材由业主统一供应，甲控物资在业主指定的合格供应商中优选质量好，供货能力强，价格合理的商家作为我方的物资采购对象。甲控、甲供以外的物质设备等由项目经理部统一招标采购。桥梁施工，仅需要增设钢筋加工场、周转材料堆码区。结合现场情况，桥梁钢筋加工厂设置在二分部第一工区，就近集中加工、制作，便于看守。4.7弃土场桥梁弃土集中运至就近的弃土场，以避免造成环境污染及水土流失。5.施工方案及施工方法5.1施工方案5.1.1施工总体方案德大铁路跨某某水库大桥跨某某水库时，311墩为水中墩，施工前需要进行回填，且俩边要做草袋围堰。5.1.2草袋围堰施工方案本桥梁311墩为水中墩，根据设计图纸，精确放出桩基、承台的位置，进行草袋围堰。草袋围堰采用双墙围堰，内外墙之间来填筑黏性土，袋口用细麻线或铁丝缝合。施工时将土袋平放，上下左右互相错缝堆码整齐，水中土袋用带钩的木杆钩送就位。以防止垮塌或漏水。 5.1.3钻孔桩施工方案整平场地后原位施钻。钻孔桩以反循环钻机成孔；采用泥浆护壁，机械循环钻进；钢筋笼集中制作，孔口吊装接长；导管法灌注水下混凝土成桩。桩基砼为C40钢筋砼，桩基检测按照设计要求进行检测。5.1.4承台施工方案采用外围防护，311承台采用钢板桩围护。人工绑扎承台钢筋、支立模板，泵送灌注砼。夏季施工、冬期施工严格控制砼的入模温度，并严格按照我分部的夏季施工方案、冬期施工方案对砼采取保温措施，确保承台砼的施工质量。5.1.5墩台身施工方案本桥墩高小于或等于7.5米，实体墩采用大块整体钢模一次立模，整体浇注混凝土；汽车吊配合立模，泵送或用吊车吊砼料斗进行砼浇注。5.2施工方法5.2.1草袋围堰施工施工准备测量放线基底清理围堰砌筑、填土桥梁施工围堰拆除河道疏浚清理5.2.1.1、施工准备草袋围堰施工前，要做好草袋装土。草袋内装填松散黏性土，一般装至草袋容量的60%为宜，袋口用细麻线或铁丝缝合。土块必须捣碎，必要时应过筛，以防未捣碎的土块装入袋中，孔隙率大，不易堆码密实，留下漏水的后患和不稳定因素。5.2.1.2、测量放线要根据设计图纸，精确放出桩基、承台的位置，并作以标记。以确保围堰施工的位置准确。5.2.1.3、基底清理土袋围堰填筑前，应清理堰底的树根、草皮、石块等杂物。填筑时，应自上游开始至下游合龙。堰底内侧坡脚距基坑顶缘距离不应小于1m。5.2.1.4、围堰砌筑、填土为确保围堰施工安全，在草袋砌筑前，在围堰外围先打入6m长的钢轨，钢轨间距按1m控制，然后再进行草袋围堰施工。草袋围堰采用双墙围堰，内外墙之间来填筑黏性土。施工时将土袋平放，上下左右互相错缝堆码整齐，水中土袋用带钩的木杆钩送就位。截面取双层草（麻）袋，中间设粘土心墙时，可用砂性土装袋。在实际施工中，外圈围堰码成后，先行抽水，掏挖去内圈围堰位置处的透水层土体，然后堆码内圈围堰土袋，内外堰之间填筑粘土心墙，防止水底漏水。（草袋围堰示意图） 5.2.2钻孔桩施工钻孔桩基础施工工艺见图5-1。排渣、投泥浆、测指标养护、凿桩头、检验钻机就位钻 进中间检查终 孔清 孔测 孔安放钢筋笼安放导管二次清孔灌注混凝土泥 浆 制 备测孔深、泥浆指标、钻进速度测孔深、孔径、倾斜度测泥浆性能指标监理工程师签字认可监理工程师签字认可检查泥浆指标及沉渣厚度制作混凝土试件水密性试验测孔深、孔径钢筋笼及检测管制作埋设钢护筒场地平整钢护筒加工测量放样图5-1 钻孔桩施工工艺流程图5.2.2.1施工准备采用机械将施工场地整平压实，测量放线确定桩位，人工埋设钢护筒。使用反循环钻机钻进，护筒内径比桩径大20cm，护筒顶面高出施工地面0.5m
