    龙园西路道路工程施工方案.doc

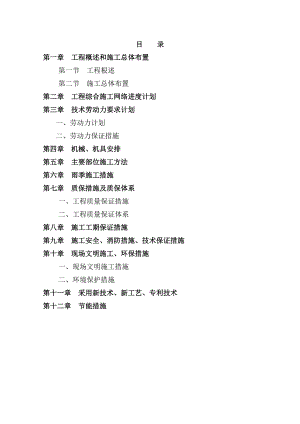

    目 录第一章 工程概述和施工总体布置第一节 工程根述第二节 施工总体布置第二章 工程综合施工网络进度计划第三章 技术劳动力要求计划一、劳动力计划二、劳动力保证措施第四章 机械、机具安排第五章 主要部位施工方法第六章 雨季施工措施第七章 质保措施及质保体系一、工程质量保证措施二、工程质量保证体系第八章 施工工期保证措施第九章 施工安全、消防措施、技术保证措施 第十章 现场文明施工、环保措施一、现场文明施工措施二、环境保护措施第十一章 采用新技术、新工艺、专利技术第十二章 节能措施第一章 工程概述和施工总布置 第一节 工程根述一、龙园西路工程概况龙园西路道路工程设计范围北起操场城东街,南至御河北路,全长1160.444米,道路红线宽24米,属城市级支路。道路起点为操场城东街交叉口,终点为御河北路交叉口。本次设计横断面采用一块板道路断面形式(其中人行道与非机动车道共板)。(一)道路工程1技术指标道路性质:城市级支路设计车速:主道采用20公里/小时;路面类型:沥青砼路面抗震设防烈度:7度标准轴载:BZZ-100路面结构设计年限:10年2.道路平面、横断面、纵断面(1)平面御河西路支路(龙园西路)道路为南北向道路,全线共有四处平曲线。(2)横断面道路规划红线24米,采用单幅路形式。中间12米宽机动车道,两侧各为6米路侧带(含行道树1.5米树穴带,3米非机动车道、1.5米人行道)。机动车道采用1.5%的直线接抛物线型路拱,非机动车道与人行道共板段采用1.5%的内向坡。(3)纵断面道路全线最大纵坡:0.722%,最小纵坡0.25%,最小坡长130.456米。在变坡点处均设置竖曲线,最小凸形竖曲线半径9000米,最小凹形竖曲线半径4000米。3.路面结构道路路基填方路基边坡采用1:1.5。挖方路基边坡采用1:1。(1)机动车道路面结构包括:面层为4cm厚细粒式沥青砼(AC-13C,抗滑耐磨石料),改性乳化沥青粘层油;7cm厚粗粒式沥青砼(AC-25C),乳化沥青透层油;基层为20cm厚水泥稳定碎石基层;底基层为15cm厚水泥稳定砂砾底基层,15cm厚砾石砂。道路结构总厚度61cm。(2)非机动车道路面结构包括:面层为4cm厚细粒式沥青砼(AC-13F);乳化沥青粘层油;6cm厚中粒式沥青砼(AC-20C);乳化沥青透层油;基层为30cm水泥稳定碎石;底基层为15cm砾石砂。路面结构总厚度55cm。(3)人行道路面结构包括: 6cm厚彩色人行道砖;3cm1:2.5水泥砂干拌;10cmC15水泥砼;10cm厚天然砂砾垫层。总厚度29cm。(二)排水工程龙园西路排水工程北起操场城东街,南至御河北路,与雁同东路,御西一支路相交,雨水管线分三段,污水管线分两段。1雨水工程雨水主管道全长956米,管径为DN600,雨水分为A、B、C三段,A段设计起点位于道路桩号0+028处,设计终点位于道路桩号0+379.182处;B段设计起点位于道路桩号0+473处,设计终点位于道路桩号0+792.5处;C段设计起点位于道路桩号0+860处,设计终点位于道路桩号1+159.656处。(1)管材及管道连接方式雨水主管道及预留管采用钢带增强高密度聚乙烯螺旋波纹管。雨水口连接管采用DN300钢筋混凝土级管;主管道采用电热熔带连接,雨水口连接管采用橡胶圈接口。(2)管道基础管道基础座落在土质良好的原状土层上,要求其地基承载力不得小于100KPa,若有不良土层应进行处理。管道基础采用天然砂砾基础,厚20厘米,要求天然砂砾含泥量不大于12%,最大粒径小于25mm。(3)检查井检查井基础座落在土质良好的原状土层上,地基承载力不得小于100Kpa,若有不良土层及时进行处理。检查井采用1000圆形砖砌检查井(盖板式)。检查井井盖采用圆形防盗重型铸铁井盖,人行道上采用外方内圆井盖。(4)雨水口雨水口采用双立箅雨水收水口,进水口路面比周围路面低3厘米,路面顺坡坡向雨水口。雨水口连接管采用DN300钢筋混凝土级管,以0.5%坡度坡向检查井,覆土深度大于0.7米。雨水口连接管基础与雨水主管基础相同。2.污水工程污水管道全长928米,其中管径为DN600的长408米,管径为DN500的长520米。污水管道分为A、B两段,A段设计起位于道路桩号0+070处,设计终点位于道路桩号0+795.27处;B段污水设计起点位于为0+811.52,设计终点在桩号1+011.55处。预留管管径为DN400,总长75米。(1)管材及管道连接方式采用钢带增强高密度聚乙烯螺旋波纹管。管道连接采用电热熔带连接。(2)管道基础管道基础座落在土质良好的原状土层上,要求其地基承载力不得小于100KPa,若有不良土层应进行处理。管道基础采用天然砂砾基础,厚20厘米,要求天然砂砾含泥量不大于12%,最大粒径小于25mm。(3)检查井:检查井基础座落在土质良好的原状土层上,地基承载力不得小于100Kpa,若有不良土层及时进行处理。检查井采用1000圆形砖砌检查井(盖板式)。检查井井盖采用圆形防盗重型铸铁井盖,人行道上采用外方内圆井盖。二、御河西一支路设计范围西起御河西路,东至滨河路,全长636.742米,道路红线宽24米,属城市级支路。道路起点为御河西路交叉口,终点为滨河路交叉口。本次设计横断面采用一块板道路断面形式(其中人行道与非机动车道共板)。1技术指标道路性质:城市级支路设计车速:主道采用30公里/小时;路面类型:沥青砼路面抗震设防烈度:7度标准轴载:BZZ-100路面结构设计年限:10年2.道路平面、横断面、纵断面(1) 道路平面御河西路一支路道路为东西向道路,全线为一条直 线。(2) 道路横断面道路规划红线24米,采用单幅路形式:中间12米宽机动车道,两侧各为6米路侧带(含行道树1.5米树穴带,3米非机动车道,1.5米人行道)。机动车道采用1.5%的直线接抛物线型路拱,非机动车道与人行道共板,采用1.5%的内向坡。(3) 道路纵断面道路全线最大纵坡:0.335%,最小纵坡0.2%,最小坡长220.476米。在变坡点处均设置竖曲线,凸形竖曲线半径10000米。3.路面结构道路填方路基边坡采用1:1.5。挖方路基边坡采用1:1。(1)机动车道路面结构包括:面层为4cm厚细粒式沥青砼(AC-13C,抗滑耐磨石料),改性乳化沥青粘层油;7cm厚粗粒式沥青砼(AC-25C),乳化沥青透层油;基层为20cm厚水泥稳定碎石基层;底基层为15cm厚水泥稳定砂砾底基层,15cm后砾石砂。道路结构总厚度61cm。(2)非机动车道路面结构包括:面层为4cm厚细粒式沥青砼(AC-13F);乳化沥青粘层油;6cm厚中粒式沥青砼(AC-20C);乳化沥青透层油;基层为30cm水泥稳定碎石;底基层为15cm砾石砂。路面结构总厚度55cm。(3)人行道路面结构包括: 6cm厚彩色人行道砖;3cm1:2.5水泥砂干拌;10cmC15水泥砼;10cm厚天然砂砾垫层。总厚度29cm。 (二)排水工程1.雨水工程雨水主管道全长592.7米(管径为DN600管长293.7m,DN800管长299米),建成后排入滨河路雨水箱涵,最终排入御河。(1)管道结构及管道连接方式雨水主管道及预留管采用钢带增强高密度聚乙烯螺旋波纹管;雨水连接管采用钢筋混凝土承插管管;主管道连接方式采用电热熔带连接,雨水口连接管采用橡胶圈接口。(2)管道基础管道基础座落在土质良好的原状土层上,其地基承载力不得小于100KPa,若有不良土层应进行处理。管道基础采用天然砂砾基础,厚20厘米,要求天然砂砾含泥量不大于12%,最大粒径小于25mm。2.污水工程污水管道全长572米,管径均为DN600,污水接入滨河路污水管道,最终排入东郊污水处理厂。(1)管材及管道连接方式采用钢带增强高密度聚乙烯螺旋波纹管。管道连接采用电热熔带连接。(2)管道基础管道基础座落在土质良好的原状土层上,要求其地基承载力不得小于100KPa,若有不良土层应进行处理。管道基础采用天然砂砾基础,厚20厘米,要求天然砂砾含泥量不大于12%,最大粒径小于25mm。(3)检查井:采用1250圆形砖砌污水检查井。(4)工程量项目名称计量单位工程数量挖沟槽土方(2米以内)m36250挖沟槽土方(4米以内)m339714挖沟槽土方(6米以内)m337493塑料管道DN600污水主管及预留管m5947塑料管道DN500污水预留管m720塑料管道DN800雨水主管m2990塑料管道DN600雨水主管及预留管m3345混凝土管道DN300雨水连接管m3310检查井座36雨水口座32三、御西二支路设计范围西起御河西路,东至滨河路,全长649.095米,道路红线宽24米,属城市级支路。道路起点为御河西路交叉口,终点为滨河路交叉口。本次设计横断面采用一块板道路断面形式(其中人行道与非机动车道共板)。(一)道路工程1技术指标道路性质:城市级支路设计车速:主道采用30公里/小时;路面类型:沥青砼路面抗震设防烈度:7度标准轴载:BZZ-100路面结构设计年限:10年2.道路平面、横断面、纵断面(1) 道路平面御河西路一支路道路为东西向道路,全线为一条直 线。(2) 道路横断面道路规划红线24米,采用单幅路形式:中间12米宽机动车道,两侧各为6米路侧带(含行道树1.5米树穴带,3米非机动车道,1.5米人行道)。机动车道采用1.5%的直线接抛物线型路拱,非机动车道与人行道共板,采用1.5%的内向坡。 (3) 道路纵断面道路全线纵坡:0.266%,坡长649.095米。3.路面结构道路填方路基边坡采用1:1.5。挖方路基边坡采用1:1。(1)机动车道路面结构包括:面层为4cm厚细粒式沥青砼(AC-13C,抗滑耐磨石料),改性乳化沥青粘层油;7cm厚粗粒式沥青砼(AC-25C),乳化沥青透层油;基层为20cm厚水泥稳定碎石基层;底基层为15cm厚水泥稳定砂砾底基层,15cm后砾石砂。道路结构总厚度61cm。(2)非机动车道路面结构包括:面层为4cm厚细粒式沥青砼(AC-13F);乳化沥青粘层油;6cm厚中粒式沥青砼(AC-20C);乳化沥青透层油;基层为30cm水泥稳定碎石;底基层为15cm砾石砂。路面结构总厚度55cm。(3)人行道路面结构包括: 6cm厚彩色人行道砖;3cm1:2.5水泥砂干拌;10cmC15水泥砼;10cm厚天然砂砾垫层。总厚度29cm。 (二)排水工程1.雨水工程雨水主管道全长611米(管径为DN600管长268m),建成后排入滨河路雨水箱涵,最终排入御河。(1)管材及管道连接方式雨水主管道及预留管采用钢带增强高密度聚乙烯螺旋波纹管,雨水连接管采用钢筋混凝土承插管管;主管道连接方式采用电热熔带连接,雨水口连接管采用橡胶圈接口。(2)管道基础管道基础座落在土质良好的原状土层上,其地基承载力不得小于100KPa,若有不良土层应进行处理。管道基础采用天然砂砾基础,厚20厘米,要求天然砂砾含泥量不大于12%,最大粒径小于25mm。(3)检查井
