麻柳嘴河段防洪护岸综合整治围堰施工方案.doc

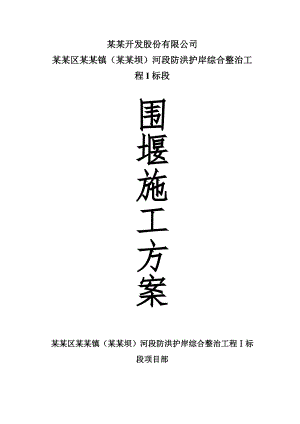

某某开发股份有限公司某某区某某镇（某某坝）河段防洪护岸综合整治工程I标段围堰施工方案某某区某某镇（某某坝）河段防洪护岸综合整治工程标段项目部目 录一、编制依据2二、工程概况21、概述22、气象特征33、工程地质条件3三、围堰设计与布置41、围堰设计42、围堰布置43、围堰稳定性计算5四、围堰施工方案6五、围堰排水施工71、围堰和岸堤封闭后的基坑初期排水72、基坑经常性施工排水73、排水沟开挖84、施工用电85、每个施工段发电设备及排水设备投入表9六、围堰施工标准9七、围堰拆除9八、围堰可能发生的紧急情况及对应的应急措施91、可能存在的集中渗漏原因分析及处理措施92、超标洪水时的应急处理措施10九、安全施工技术措施10十、 围堰施工资源配置情况111、围堰生产组织机构表122、人员配置表123、机械配置表12一、编制依据1、重庆市某某区某某镇（某某坝）河段防洪护岸综合整治工程I标段施工设计图2、水利水电工程等级划分及洪水标准（SL252-2000） 3、水利水电工程施工组织设计规范（SL303-2004） 4、堤防工程设计规范（GB50286-98）二、工程概况1、概述重庆市某某区某某镇（某某坝）河段防洪护岸综合整治工程位于重庆市某某区麻柳嘴镇某某坝，属于麻柳沿江开发区，设计堤脚线沿长江右岸布置。上游距重庆市70km，下游距长寿区约15km，距三峡大坝535km，地理坐标：东经106°52，北纬29°43。境内有长江水道，南涪二级路通达工程区附近。拟建提防位于某某区麻柳嘴镇长江右岸，上游起于牌楼村大岚垭，下游终于布里溪，防洪护岸工程堤线长5464.67m，本次仅施工k2+499.880k5+464.670(长江段)、后右0+000后右0+391.10（后河沟段），全长3354.89m。护岸工程等级为4级，主要建筑物级别4级，次要建筑物为5级，防洪标准为20年一遇。拟采用镇脚+斜坡护岸、挡墙+斜坡护岸、自然护坡三种型式布置。设计防护堤堤顶高程为181.71182.53m ，防护堤地表填筑高度不大于7.0m。2、气象特征区内属中亚热带季风气候，主要特点是冬暖夏热，日照少，无霜期长，湿度大，冬季多雾，降雨充沛，分配不均。据市气象站资料，多年平均气温为17.8，月（8月）平均最高气温32.8，12月平均最低气温6.3，极端最高气温43（1951年8月15日）。多年平均相对湿度79%。多年平均风速1.3m/s，最大风速26.7m/s，风向WN。多年平均降雨量为1141.8mm，集中在49月，其间降雨量高达866.2mm，日降雨量大于25mm的大雨、暴雨日数占年降雨日数的62%，降雨量占总降雨量的40.8%，日最大降雨量可达225.7mm（1962年7月5日）。常有洪涝、干旱、大风、冰雹等自然灾害发生。3、工程地质条件工程位于丰盛场背斜西翼，剑山坡逆断层在胡家湾穿越工程区。岩层产状受断层影响，大岚垭至胡家湾段，走向N0100W或N050E，倾向SW或NW，倾角从上游65度至下游渐变缓至40度；胡家湾至布里溪段，走向N60700，倾向NE，倾角20度至25度。工程区属于相对稳定的弱震环境，场区地震动峰值加速度为0.05g，反应谱特征周期为0.35s，相应地震基本烈度为度，抗震设防烈度为6度。工程区场地为长江右岸河流侵蚀堆积地貌，地形总体沿长江由南西向北东向延伸，河床、漫滩、阶地有序分布。主要出露地层为第四系松散堆积层、侏罗系中统上沙溪庙组、中下统自流井组、下统珍珠冲组。因剑山坡断层影响，珍珠冲组地层逆冲于上沙溪庙组地层上。工程区地表水系主要有长江、后河沟和布里溪沟，长江为最低排泄基准面，枯水位高程约155161m，一般洪水位高程约185.0m，岸坡冲沟发育，地表水排泄较为通畅。地下水分为孔隙水和裂隙水两种类型，孔隙水主要赋存于第四系松散堆积层中，含水介质主要为粉土、粉细砂以及卵石土层，卵石土层透水性较好，为潜水，水量丰富。第四系孔隙水主要接受大气降水和江水补给。裂隙水主要赋存于浅层基岩构造裂隙与风化裂隙中，由第四系孔隙水及江水补给，与长江互成补排关系。工程区物理地质现象主要为风化、崩塌与危岩及塌岸，未发现体积较大滑坡、泥石流等严重不良地质现象。根据持力层的选择位置与地形、地貌的关系，主要存在临时开挖边坡稳定、堤基抗滑稳定及基坑涌水等工程地质问题。三、围堰设计与布置1、围堰设计根据设计施工图，施工围堰设计为：堰顶高程170.00m，至基面最大高度经测为5m,堰顶宽均为4m，迎水面坡比为1:1.5，背水面坡比为1:1.5，迎水面铺设土工布，采用编织袋装粘土料填筑压坡（厚度1m）。围堰填筑材料采用开挖渣料就近利用。背水面坡脚设排水沟底宽1m，围堰渗水引至集水井集中抽排。围堰设计断面图2、围堰布置由于本工程地理位置处于长江边，受汛期和三峡大坝蓄水影响大，工程堤线长共3354.89km，采取分段施工方法。计划开工后，开始施工的工区进行围堰，围堰范围由河道右岸向河中心侧围，将围堰内的水抽出后，开始进行施工作业。围堰施工时严格按照河道管理单位的要求进行。3、围堰稳定性计算本次计算采用瑞典圆弧法计算，公式如下：K=Cli+WicositanWisini W=AiBir式中字母含义： c-土的粘聚力，取20Kpa； Li-第i土条的弧长；-内摩擦角标准值，取22°；Wi-第i土条的重量；-第i土条弧线中点与圆心的连线与竖直方向线的夹角；r-土的容重，取20KN/m3；Ai-土条面积；Bi-土条厚度，取1；计算过程：土条号面积容重重量cossintanclw*sinw*cos*tanc*lk左右srw10.752015110.0170.404201.5020.2556.0630.042.37 22.042040.8100.980.170.404201.5246.93616.15353630.4832.962059.2190.950.330.404201.58619.53622.7209631.7243.492069.8280.880.470.404201.70332.80624.81529634.0653.52070390.780.630.404201.9244.122.058438.462.062041.2520.620.790.404202.80532.54810.31977656.1136.181102.127968220.8经计算，K=2.37，大于1.3，满足安全要求。四、围堰施工方案1、围堰施工首先选择横向围堰的位置，横向围堰位置的选择原则为便于施工人员、车辆、机械通行，位置选定后利用堤岸或河岸由外向里、由下而上的原则进行填筑。2、为满足河堤工程施工的要求，顺河流方向按500m左右做一施工段作纵向围堰，每个施工段可根据现场渗水情况按100m临时修筑横向围堰，以便基坑内渗漏水的抽排，堰顶按照围堰平面布局回填土方与堤岸顺接，使之与河堤紧密结合。3、施工时为满足施工段之间的顺利衔接，同时为保证交角不被冲刷，将纵向围堰长度伸出上、下游横向围堰坡脚10m范围。围堰填筑前测量人员在河堤附近放出纵向围堰轴线控制点，填筑横向围堰时结合所放出的点进行控制填筑，在直线段上施工时先填筑出所施工区域内上、下游两个横向围堰，横向围堰按控制点填筑至纵向围堰中线后，对横向围堰进行复测并按复测点控制填筑纵向围堰，围堰填筑时采用进占法施工，填筑土石料由两部分组成，一部分采用20t自卸车从由业主指定料场拉运，另一部分利用基槽开挖出的土石料填筑，填筑时先采用现场开挖出的土石料填筑围堰，现场开挖出的土石料不能满足围堰填筑量时，再考虑从业主指定的渣场拉运，填筑时采用自上而下、由里到外的施工方法进行填筑，围堰填筑过程中利用施工车辆对堰体进行碾压，大面由挖掘机平整并进行碾压，围堰坡比采用1:1.5，按上述方法施工的围堰，稳定性即可满足施工要求。4、横向围堰填筑完成后开始填筑纵向围堰，纵向围堰按上述方法施工，在施工过程中随时复测纵向围堰走向，以保证所形成的围堰满足施工要求，施工至合拢段50m范围内时，按所形成围堰坡比迎水侧码放编织袋装渣料，堆码的土袋的上下层和内外层互相交错，码放密实平整。五、围堰排水施工1、围堰和岸堤封闭后的基坑初期排水 排水时考虑到覆盖层含水量和岩石裂隙水，排水时间安排24小时左右，参考实际工程的经验选用3台（备用1台）排水能力为400m3/h的8高效无堵塞排污泵进行基坑积水的排除作业。水泵按照围堰长度等间距布置，用挖掘机将水泵放置在围堰背水面堰脚底部，排水泵管需升出围堰引水侧上口2m以上并伸入水中，以免水泵抽出的水冲刷围堰影响围堰整体质量，每台水泵泵管长度约为10m。2、基坑经常性施工排水围堰内初期抽水完成后测量人员放出基坑开挖边线，按设计图纸进行开挖基，开挖过程中基坑经常性施工排水，主要由基坑渗水、降雨汇水和少量施工弃水组成。根据以往施工经验，选用4台（备用1台）排水能力为400m3/h的8高效无堵塞排污泵进行经常性排水。排污泵分别设在靠上游横向围堰20m，围堰中部和靠下游横向围堰20m处。排污泵安装位置处设置集水坑。为确保排除基坑局部低洼处积水，每个基坑备用3台排水能力为100m3/h的4高效无堵塞排污泵进行局部排水，用挖掘机将水泵安放在基坑坡脚处，随基坑转移水泵，基坑开挖完成后在放置水泵位置挖出一排水坑以便渗水汇集抽排，排水泵管需伸出围堰外2m以上并伸入水中，以免抽出的水冲刷围堰，影响堰体质量,排水泵管长约为18m。3、排水沟开挖基坑开挖前先将排水沟利用挖掘机按河床比降挖出，开挖前测量人员放出排水沟边线，开挖过程中利用挖掘机挖出排水沟基本体型即可，然后人工将排水沟边坡修正开挖，为保证围堰稳定性，排水沟开挖需离开横、纵向围堰50cm以上，排水沟开挖时不能损坏已填筑好得围堰，根据现场实际情况经常对排水沟进行清理，确保排水畅通。4、施工用电根据抽水所配备的水泵，一台8高效无堵塞排污泵的功率为30kw，可知一个施工段前期施工用电为180kw，根据以上情况现场配备三台75kw柴油发电机一台备用，一台45kw柴油发电机，作为照明、排水设备用电，发电机外引主线采用YC-3×16+1电缆并配备配电箱，副线采用YC-3×10+1电缆作为抽水水泵电源线，一台75kw柴油发电机为两台水泵提供电源，发电机尽量布置在两台水泵之间，以便减短电缆长度，电源线顺堤岸布置，用木杆临空架设，配电柜距地面在1.5m以上，并固定牢固，发电机、配电柜附近需挂设“小心触电、小心夹伤”等明显标志，防止放生触电及其它事故发生，发电机随工作面转移而转移。在施工过程中安排专人经常检查线路的完好性，对线路破损的部位及时用电工绝缘胶带缠好，对老化线路及时更换，线路接头不能浸泡在水中，必要时用木杆将线路临空架设，防止发生触电事故。5、每个施工段发电设备及排水设备投入表序号机
