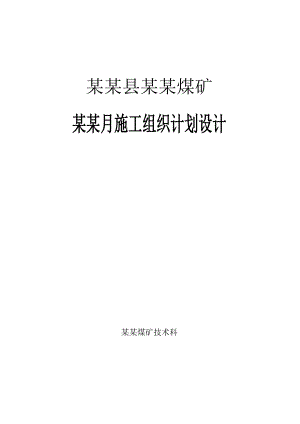

马蹄煤矿6—12施工组织设计.doc

某某县某某煤矿某某月施工组织计划设计某某煤矿技术科目录第一章、某某煤矿某某年度7-12月抽采计划-3第一节、矿井概况-3第二节、某某年度7-12月抽采计划-13一、瓦斯抽采管理措施-13二、某某月抽采规划的目标-14三、某某月采掘工作面布置-15四、瓦斯抽采方法及钻孔布置-15五、钻孔进尺与瓦斯抽采量及其他方面-18第三节 、“抽采”落实保障措施-19第四节 、资金保证措施-20第二章、某某煤矿某某月采掘计划-21一、前言-21二、采掘作业计划-22三、掘进工程项目预算-26四、某某年度7-12月采掘工程计划表-29第一章、某某煤矿某某月抽采计划第一节、矿井概况一、交通位置及井田概况某某县某某镇某某煤矿（整合）位于贵州省某某县某某镇，距县城约52km。其地理坐标为：东经106°2638106°2734；北纬27°322227°3246。矿区距某某县城52 km，距鸭溪电厂20 km，326国道从矿区的南面通过，326国道距工业广场约0.2km，交通方便。矿井位于贵州高原西北部，属剥蚀型山地地貌。最高点为矿区西南部的山顶，海拔标高+1115.5m；最低点在矿区中部，标高+977m，最大相对高差138.5m,一般相对高差50100m。矿区内山脉走向整体呈近东西向。区内无大的地表水体及河流。井田范围内地震烈度为VI度。矿区范围内未发现高温异常区。二、矿区井界、采空区、电源情况根据贵州省国土资源厅于2008年12月8日颁发采矿许可证(证号为：C5200000831117)，矿区范围由8个拐点坐标圈定，平面积为0.9422km2;井田走向长约2.53.08km,倾向宽约1.31.45km。东边与新兴煤矿、西边与宏发煤矿相邻，没有矿界冲突，生产规模拟定15万t/a。详见下表：井田范围拐点坐标表拐点编号XY13048401356441742304906735643894330489363564262643048290356426335304833135643219630481503564321973048150356432508304834035643250矿区面积:0.9422km2;开采深度:+950-400贵州省某某县某某镇某某煤矿（整合）由原某某煤矿和原金马煤矿整合而成，根据某某县某某煤矿老系统开采情况说明，原某某煤矿和原金马煤矿区内最低开采权标高+867m。矿井现有一回路临时电源引自泮水10kv变电站，供电距离6km。矿井二路供电电源拟引自某某10kv变电站不同母线段,供电距离3km。三、地质储量根据黔国土资储备字200840号关于<贵州省某某县某某镇某某煤矿资源储量核实报告>矿产资源储量评审备案证明及意见书，截止2007年11月30日止，评审备案的煤炭（准采标高+950m-+400m）保有资源量共计（333）+（334？）555万吨，其中：（333）311万吨，（334？）244万吨。四、地质构造1区域地质概况区位处杨子陆块黔北隆起某某断拱带，鸭溪向斜中段北翼。出露地层有第四系、三叠系下统茅草铺组、夜郎组、二叠系上统长兴组、龙潭组、二叠系中统茅口组。由西至东次级褶皱构造走向北东南西向，其间常被走向断层所破坏。其总体由大致平行的褶皱及断裂组成。一般都在几公里几十公里以上。断裂一般倾角较陡，规模较大，其派生的低序次张性、张扭性断裂发育。鸭溪向斜：轴向呈北东南西向展布，宽310km，呈长条状，开阔平缓，两翼不对称，北西倾角2055°左右，南东翼倾角1030°左右。2矿床地质构造特征1）地层矿区出露地层有第四系、三叠系下统茅草铺组、夜郎组、二叠系上统长兴组、龙潭组、二叠系中统茅口组。2）构造褶皱矿井位于鸭溪向斜北翼，地层总体呈向南东倾斜的急倾斜单斜构造，其地层产状为：倾向160°180°，倾角84°89°。 断裂区内未见断裂构造，仅在局部地段发育有小裂隙，对本次勘查范围内的煤矿无破坏作用。区内观测到的节理主要有走向130°和220°的两组，节理面倾角65°85°，主要发育在碳酸盐地层中，由于岩层的成层组合条件限制了节理裂隙的水平延伸和垂向发育，节理的平面连续性和垂向连续性均较差，且分布不均匀。龙潭组地层为矿区内唯一含煤地层，矿区范围内未发现断层，总体为一向南东倾斜的急倾斜单斜构造，按煤、泥炭地质勘查规范（DT/T0216-2002）可确定该区构造复杂程度中等。五、矿区内可采煤层赋存情况1、可采煤层特征矿区内可采煤层3层，即C4、C6和C9，各煤层特征从上而下分述如下：、C4产于龙潭组中上部，下距C6煤层58米，厚1.71.9米，平均厚1.8米。该煤层结构简单，一般无夹矸，煤层颜色为灰黑色，粉末为深黑色，条带状结构，似金属光泽，硬度相对较大，脆度小，贝壳状断口，外生裂隙较发育，半亮煤光亮煤，易碎、开采后以粉煤为主。、C6产于龙潭组中上部，下距C9煤层58米，厚1.31.5米，平均厚1.4米。该煤层结构简单，一般无夹矸，煤层颜色为灰黑色，粉末为深黑色，条带状结构，似金属光泽，硬度相对较大，脆度小，贝壳状断口，外生裂隙较发育，半亮煤光亮煤，易碎、开采后以块煤为主。、C9产于龙潭组中部，下距茅口组4050米，厚1.31.5米，平均厚1.4米。该煤层结构简单，一般无夹矸，煤层颜色为灰黑色，粉末为深黑色，条带状结构，似金属光泽，硬度相对较大，脆度小，贝壳状断口，外生裂隙较发育，半亮煤光亮煤，易碎、开采后以块煤为主。表 可采煤层特征表序号区域组煤层名称煤层厚度（m）层间距（m）煤层夹矸数稳定性煤层平均倾角（度）煤种顶底板岩性最小最大平均顶板底板1龙潭组C41.71.91.8较稳定85无烟煤灰色灰岩灰色粉砂质泥岩5.302C61.31.51.4较稳定85无烟煤灰黑色粉砂质泥岩深灰色泥岩5.703C91.31.51.4稳定85无烟煤深灰色泥质砂岩灰、深灰色含黄铁矿结核粉砂岩2、煤层顶、底板情况（见下图）C4顶板为灰色石灰岩，底板为粉砂质泥岩。顶板岩体较坚硬，稳定性好；底板岩体软弱，稳定性差。无夹矸。C6顶板为粉砂质泥岩，底板为泥质粉砂岩。顶底板均不稳定，采矿时易发生冒底。无夹矸。C9顶板为黑色泥质砂岩,为不稳定顶板，采矿时易发生冒底。底板为粉砂岩，为稳定底板。无夹矸。煤层顶底板综合柱状图六、开采技术条件及水文地质条件1开采技术条件(1)工程地质岩组的划分矿区内工程地质岩组可划分为坚硬岩组、半坚硬岩组、软弱岩组及松散岩组四类。坚硬岩组：主要包括中微风化的三叠系下统茅草铺组（T1m）灰岩及白云岩，夜郎组黄村坝段（T1y2）灰岩及燧石灰岩，二叠系上统长兴组（P3c）灰岩及燧石灰岩, 二叠系中统栖霞组至茅口组 (P2q+m)灰岩及燧石灰岩。半坚硬岩组：主要包括中微风化中二叠系上统龙潭组（P3l）粉砂岩及泥质粉砂岩、煤层夹灰岩及泥质灰岩等。软弱岩组：主要包括强风化的三叠系下统夜郎组九级滩段（T1y3）页岩、沙堡湾段（T1y1）粉砂质泥岩等。松散岩组：主要包括第四系残积红粘土、砂土、粉砂质粘土、碎石土及河流冲积形成的砂、砾、卵石等。土体工程地质条件 第四系残积、坡积及冲洪积土层：主要分布于矿区地势低洼地地带及河谷地段，分布面积较大。由细砂岩、粉砂岩、泥岩、灰岩等经长期风化、剥蚀后的残积、坡积物，土层厚度不大，缓坡及沟谷中稍厚，一般小于10m，土质多为碎石土、砂土、粉质粘土及砂、砾、卵石等，土体呈松散或半固结状，分选性、胶结性差，土体较松散，透水性较好，土体强度弱，压缩性高，受力后土体沉降量大，边坡容易失稳，不适宜直接作工程建筑地基，只有采取加固措施后才可作为工程建筑地基。岩体工程地质条件上覆地层含煤地层上覆围岩主要为碳酸岩，主要为长兴组灰岩、燧石灰岩、夜郎组黄村坝段灰岩，大部份为中厚层状，岩体普遍较完整，岩体多为块状，岩石致密、坚硬，属坚硬类型，抗压强度高，抗风化能力强，RQD值高，岩体多数为 、类，岩体稳定性中等良，工程地质条件较好，不良之处是这类岩石岩溶发育较强烈，巷道掘进时应防止高地压、岩爆、掉块、跨塌、涌水、突泥等。含煤地层上覆围岩的碎屑岩，主要为沙堡湾段粉砂质泥岩、九级滩段页岩，岩石多为薄层状，层理特征多为均匀层理、交错层理或水平层理，以泥质胶结为主，泥质含量较高，靠近地表岩石容易遭受风化、剥蚀而形成残积土，地下深部则岩石较完整。此种岩体结构特点是岩体分层多，受沉积因素影响，平面上和剖面上岩相、厚度分布变化较大。受各种结构面的相互影响，结构体形态以长方体、板状体为主，该类岩体抗压强度中等，饱水后强度降低，当失去原岩应力平衡状态后，以离层或沿滑动面滑脱失稳为主要表现形式。总体上该碎屑岩多为层状结构，少量碎裂结构，属中等坚硬岩，岩体多数类，岩体质量中等，工程地质条件中等。在该类岩石中掘进巷道时可能出现缩径、软岩挤出、片帮等不良工程地质现象。含煤地层主要为粉砂岩、砂岩、硅质岩、泥质粉砂岩、粘土岩、泥质灰岩、炭质粘土岩及煤层组成，多为层状，少量碎裂结构，该地层中钙质砂、泥质粉砂岩属中等坚硬岩组，力学强度中等，有一定遇水软化性，岩石完整性较好，岩体稳定性中等；粉砂质泥岩、泥岩、炭质泥岩、煤层属软弱岩组，力学强度很低，遇水时极易软化，塑性强，岩石完整性不好，岩体稳定性很差，巷道掘至该层段时，易产生顶部塌陷及底鼓、片帮等现象。下伏地层含煤地层的下伏地层为二叠系中统茅口组，岩石为灰岩，厚层状，溶隙及溶洞发育，属坚硬岩组，岩体致密坚硬，稳定性好。煤层顶底板工程地质条件矿区内可采煤层3层，即C4、C6、C9煤层，各煤层顶、底板工程地质条件如下：C4顶板为灰色石灰岩，底板为粉砂质泥岩。顶板岩体较坚硬，稳定性好；底板岩体软弱，稳定性较差。C6顶板为粉砂质泥岩，底板为泥质粉砂岩。顶底板均不稳定，采矿时易发生冒底。C9顶板为黑色泥质砂岩,为不稳定顶
