    陆港花园住宅小区施工组织设计毕业设计.doc

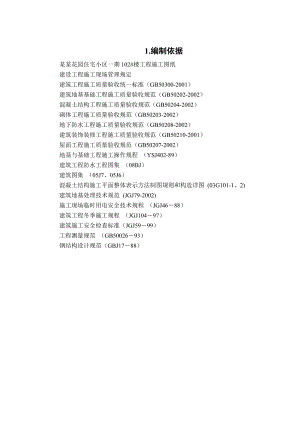

    1.编制依据某某花园住宅小区一期102#楼工程施工图纸建设工程施工现场管理规定建筑工程施工质量验收统一标准(GB50300-2001)建筑地基基础工程施工质量验收规范(GB50202-2002)混凝土结构工程施工质量验收规范(GB50204-2002)砌体工程施工质量验收规范(GB50203-2002)地下防水工程施工质量验收规范(GB50208-2002)建筑装饰装修工程施工质量验收规范(GB50210-2001)屋面工程施工质量验收规范(GB50207-2002)地基与基础工程施工操作规程 (YSJ402-89) 建筑工程防水工程图集 (08BJ)建筑图集 (05J7、05J6)混凝土结构施工平面整体表示方法制图规则和构造详图 (03G101-1、2)建筑地基处理技术规范 (JGJ79-2002)施工现场临时用电安全技术规程 (JGJ4688)建筑工程冬季施工规程 (JGJ10497)建筑施工安全检查标准(JGJ5999)工程测量规范 (GB5002693)钢结构设计规范(GBJ1788)2.工程概况2.1工程名称某某花园住宅小区一期102#楼。建设地点:遵化市海林路和海南大街东北角工程所在地为粉质粘土,其下为沙砾,地下水埋深10.513.2m,地下潜水对混泥土无腐蚀,无液化和其它不良地质作用。2.2工程特点总建筑面积8027.7,其中地上6830.81,地下建筑面积1196.89。占地面积630.54,建筑高度33.9m,建筑层数地下2,地上11层。本工程为二类高层民用建筑,工程等级二级,抗震等级二级,抗震烈度7度,防水等级二级,地下室防水等级为一级,屋面防水等级为二级,结构形式:钢筋混凝土剪力墙结构地下2层,地上11层,采用筏板基础,垫层为100厚C10混凝土,基础埋深7米,基础板厚600;基础采用C30混凝土,钢筋为HPB235,HRB400,钢筋接头:剪力墙暗柱主筋采用焊接连接,其余构件当受力筋直径不小于20时,采用焊接连接,当受力筋直径小于20时,采用绑扎连接。主体混凝土-2至6层为C30,7至11层C25,剪力墙厚分为300、250、200、160;钢筋采用HRB400和HPB235;楼板厚140、120。屋面工程采用SBS卷材防水,挤塑聚苯板保温。外装修分为涂料和贴砖,内墙和顶棚为一般抹灰,楼地面做水泥砂浆面层,内部填充墙采用加气混凝土砌块,墙厚与剪力墙相同。2.3施工条件根据现场踏勘资料显示,施工现场“三通一平”工作已基本就绪,具备开工条件,满足施工作业要求。该工程临街,因此材料、车辆进场较为方便。施工中用到的一般施工机械公司备有,但大型机械如:塔吊、挖掘机、自卸汽车、升降机需租赁。3.施工部署3.1目标工期目标:根据业主要求确保320天完成整个施工任务。质量目标:严格执行建筑安装工程质量检验与评定统一标准GBJ300-88,确保一次交验达到质量合格。安全目标:加强进场人员的安全思想教育,提高施工人员的安全意识,同时加大安全费用投入,杜绝死亡及重伤事故,月轻伤频率控制在1.5以下。文明施工目标:严格按文明施工的各项规定执行,场内各种建筑材料堆码成行成垛,实行禁烟、无垃圾管理,保持场容、环境卫生。环境保护目标:在确保工程质量和工期的前提下,树立全员环保意识,采取有效措施,减少施工噪音和环境污染,自觉保护市政设施,最大限度减少对环境的污染。3.2施工项目部为配合现场的施工工作,实现预定的工期、质量、安全文明施工目标,建立施工项目部,安排相关工作人员,并规定其相关职责。预算工程师项目工程师技术员质检员安全员材料员资料员预算员项目经理图3.2-1项目部组织机构图岗位职责:岗 位 姓名 岗位职责范围项目经理 * * * 对工程质量、工期、安全、成本全面负责项目工程师 * * * 负责处理技术、质量、安全问题技术员 * * * 负责生产调度、文明施工、质量管理质检员 * * * 负责工程质量监督管理安全员 * * * 负责安全生产监督管理材料员 * * * 负责施工材料进场调度、质量检测及两算对比资料员 * * * 负责现场资料的收集和整理预算工程师、预算员 * * * 负责工程进度报表、成本控制项目经理部主要管理人员的职责及职权项目经理:是企业法人在该项目的代表,必须代表公司对业主负责,对质量、工期、安全、成本及合同等诸要素全面负责。项目工程师:主管技术工作,督促施工现场各级人员履行质量职责,组织实施质量体系文件,认真审核图纸,编制好施工组织设计及重要特殊工程的施工方案,处理现场中遇到的技术、质量、安全问题,有权停止一切影响工程质量的施工,对影响到工程质量的人员有奖罚权,遇到重大的技术质量问题,应立即向公司反应情况,以求达到最佳处理方案。施工员:必须对项目经理负责,负责生产调度,文明施工,质量管理,对不符合图纸和规范要求的情况,应立即制止,该拆的应坚决拆掉重来,定位、标高、测定工作应认真对待,并经常检查,施工前向操作班组进行各项技术交底,做好工程质量记录工作。质检员:负责工程质量,对工地上不符合规范和图纸要求的施工有监督和阻止权,严把工序关,质量关,做好工程质量记录。安全员:负责现场安全防护工作。对工地上存在安全隐患的施工有监督和阻止权,做好安全检查记录。材料员:负责材料质量,做好各种材料进场后,合理安排堆放场地,向供方取出厂合格证书及试验资料,钢材、水泥等材料进场后必须作二次试验,并将试验报告提送建设单位,对不符合要求的材料坚决杜绝进入施工现场。同时做好材料实耗与预算的对比分析工作,为成本控制提供准确翔实数据。资料员:负责现场的各个时期的资料的收集和整理,做好各种合同、设计变更、施工签证文件的管理,并及时与相关设计方、业主方、监理方办理相关手续。4.施工准备4.1图纸会审甲方提供图纸后,及时进行审图,按照图纸要求及国家规范组织各种图集、规范及其他技术资料,问题汇总后交由甲方,甲方组织进行设计交底。问题得到解决后,马上组织土方放样技术人员进行放样工作。4.2人、材、机准备(1)劳动力安排计划表表4.2-1劳动力计划表工种工量工程施工所需投入劳动力情况(单位:人)(工日)土方地下室主体结构砌体楼地面屋面装饰木工7562727钢筋3901515混凝土工1861512-泥工205363617+13架子20055防水166126电焊18066普工27561510104855(2)原材料、成品、半成品供应计划表表4.2-2原材料计划表名称单位数量进场时间2010.03042010.05062010.07082010.08092010.10112010.12钢筋t532.785169.35145.766200.77920-商混凝土m32956.968470.63830.34910.50745.20-单面钢丝网架夹心聚苯板5590.665600170022001010.70-混凝土砌块m3758.31-397.44361.27-水泥t100.73.2-5.685.56.7砂t1753.404-900.67421.00432.00-生石灰t29.26319.0011.00石灰膏8969.92-1500.0050002500石油沥青121.65385.00-36.66-改性沥青卷材5406.6654342.022-1064.623-塑钢窗1110.569-500.60610.00-(3)机械设备组织计划表表4.2-3机械计划表名称型号规格额定功率(kW)生产能力数量自有或租赁拟进场日期主要用途塔吊QTZ60631租赁2010.4垂直运输施工升降机SCD200 型7.52000kg1自有2010.9垂直运输打夯机HW-2011.512.5m3/h1自有2010.4夯土自卸汽车JN51Q=8t9租赁2010.3运输反铲挖掘 机KU-1206680m3/台班1租赁2010.3土方开挖钢筋对焊 机UN1100100kVA0.7t/台班1自有2010.3钢筋加工钢筋切断 机GQ40132.0/台班t1自有2010.3钢筋加工钢筋弯曲 机GW4032.3t/台班1自有2010.3钢筋加工混凝土搅拌机JS3501519m3/h1自有2010.4混凝土搅拌砂浆搅拌 机HJ20031自有2010.7砂浆搅拌插入式振捣器HZ6X501.16自有2010.3混凝土振动4.3临水、临电、临时生活设施准备4.3.1临时用水设计4.3.1.1临时用水量计算(1)施工用水量计算,其中:-施工用水量(L/s); -未预计的施工用水系数(1.05-1.15),本工程中取1.15; -年(季)度工程量; -施工用水定额; -年(季)度有效作业日(d); -每天工作班数; -用水不均衡系数;取1.5;本工程中主要的施工用水项目及相关参数如下表:表4.3-1主要用水项目表 用水项目参数混凝土养护冲洗模板砌砖工程抹面楼地面工程量3460m32804m3870m328257m26611m2用水定额300L/m35L/m3150L/m35L/m2190L/m2有效工作日(天)320320320320320每天工作班数11111则本工程的施工用水量为:(2)施工机械用水量计算其中: -机械用水量(L/s); -同一种机械台数(台); -施工机械台班用水定额; -施工机械用水不均衡系数,取2.00;本工程中主要机械为:对焊机一台,用水定额300L/台h;冷拔机一台,用水定额300L/台h;木工场,用水定额20L/台班。则本工程机械用水量为:(3)施
