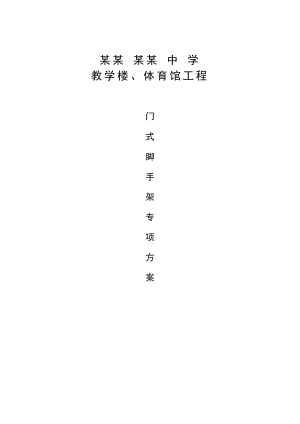

某某 某某 中 学教学楼、体育馆工程门式脚手架专项方案目 录第一章 工程概况第二章 方案的选择第三章 门架配件第四章 施工准备第五章 项目组织机构第六章 脚手架布置图第七章 主要施工方案、技术措施第八章 验收第九章 安全、文明生产措施附件：1、湖南省建设科技成果推广项目证书2、检验报告3、湖南省建筑工程质量安全监督管理总站批注备案证明4、长沙市建筑工程安全监察站批注备案证明5门式钢管脚手架检查评分表6门式钢管脚手架验收表第一章 工程概况建筑名称 长沙梅溪湖中学2#、4#、6#栋教学楼，体育馆。建设地点 湖南省长沙市大河西先导区秀川路以北、长东路以东。建设单位 长沙梅溪湖实业有限公司。建筑层数5层，建筑檐口高度2#栋为18.900M、4#栋为18.900M、6#栋为19.65M。体育馆3层，檐口高度为18.6m。建筑耐火等级二级。屋面防水等级二级。主要结构类型为框架结构，抗震设防烈度6度。本方案编制遵循建筑施工安全检查标准（JGJ59-99）、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）、门式钢管脚手架（JGJ 76）以及建筑施工门式钢管脚手架规范（JGJ128-2010）的要求。第二章 方案的选择根据门式脚手架搭设高度的要求，根据现场情况，本工程主要选择落地式一次性搭设。因6#栋西向、4#栋西向、2#栋西向与北向、及体育馆地下室北向外围不能及时回填土方，则采用型钢悬挑脚手架，体育馆弧形部分，每2跨调整一次角度，保证连墙件的设置与操作面的饱满。教学楼屋顶檐口处采用挑架搭设，与门架主体可靠连接（若施工过程中有需要变更方案，则按照建筑施工门式钢管脚手架安全技术规范JGJ128-2010中有关标准进行变更）。第三章 门架配件一、门架配件材质、规格本工程建筑施工门架构配件组成主要包括：拱构型门架、U型扦销、挂扣式脚手板、安全栏杆、交叉支撑、连墙件、可调底座、纵横向水平杆等。上述构配件材质、规格必须符合湖南金湘峰门架有限公司企业标准相关规定。二、门架搭设的构造1脚手架搭设高度2#栋为18.900M、4#栋为18.9M、6#栋为19.65M。体育馆高度为18.6m。每榀架高度为1.75m。2门式脚手架架体基础做法(1) 直接搭设在地下室顶板上，门架底部采用专用可调底座。(2)不能落在地下室顶板上的，则采用16#工字钢或18#栋槽钢进行悬挑搭设。3架体搭设构造门架宽度：0.8米；跨距：1.83米；步高：1.75米； (1)连墙杆按两步三跨设置，采用刚性连接：42×2.2钢管与近门架横杆位置内立杆用扣件相连，42×2.2钢管端部焊接3mm厚钢板与墙面螺栓连接。脚手架转角处及一字型式非闭合的架体两端应增设连墙件,连墙件的垂直间距不大于建筑物的层高，且不大于4m。连墙件须靠近门架的横杆设置，距门架横杆不大于200mm，且连墙杆固定在门架的立杆上。连墙件水平设置，当不能水平设置时，与脚手架连接的一端，应低于与建筑物结构连接的一端，连墙杆的坡度小于1:3。 (2)门架对于面砖饰面外墙，门架主杆离墙面净距取250-300mm，外侧设置交叉支撑和水平栏杆保证架体上人员安全，上、下门架对接必须用U型销扦紧锁牢。(3)脚手架板架体每层均连满铺配套的钢制挂扣式脚手板，并扣紧横杆，防止脚手板松脱。(4)水平架根据JGJ128-2010，水平架可由挂扣式脚手板或门架两侧设置的水平加固杆代替，此工程架体每步架内均设置挂扣式脚手板，故不另设置水平架。 (5)交叉支撑及水平栏杆在架体外侧每步、每跨距内设置一组，并与门架立杆上的锁销锁牢。 (6)斜梯架体上斜道设“之”字型斜道，上下通道由门架、 “8”字型扣件、连墙件等组成，一个梯段跨越两步或三步门架再行转折。钢梯规格与门架规格配套，并与门架挂扣牢固。钢梯须设栏杆扶手、挡脚板。 (7)剪刀撑设置 根据本工程实际情况，脚手架搭设高度在24m以内，在脚手架的转角处、两端及中间不超过15米的外侧立面各设置一道剪刀撑，并由底至顶连续设置。6#栋西向、4#栋西向、2#栋西向与北向、体育馆西向与北向型钢悬挑脚手架部位，则在全外侧立面上设置连续剪刀撑。剪刀撑采用旋转扣件与门架立杆扣紧，斜杆采用搭接接长，搭接长度不小于1m，搭接处采用3个旋转扣件扣紧。每道剪刀撑的宽度控制在6m10m之间，斜杆与地面的夹角为45°-60°。(8)安全栏杆脚手架顶端设置安全栏杆，且须高出作业层1.5m。（9）双篮门式吊通道的处理根据双篮门式吊安装位置，在通道四周增设双立杆，并用8字扣与原立杆扣牢，每步架不小2个8字扣。在通道上口增设“八”字型斜撑杆与水平加固杆，增设短横杆，在与楼层同高处设置架板。(10)体育馆圆弧处理因体育馆为圆弧形结构，在外架搭设时，每2跨调整一次角度，保证连墙件的设置与操作面的饱满。西向、北向与东向采用槽钢悬挑脚手架，当立杆未能落在悬挑槽钢上面时，再反铺一根槽钢在悬挑槽钢上，确保立杆不悬空。圆弧搭设大样图如下：三、脚手架计算1符合国家检验标准JGJ76-91，国建质检（扣）字（2001）第086KJ为检验标准。2荷载A、操作层均布施工荷载标准值Qk=3.0kN/m2。 B、本地区基本风压0=0.35kN/m23脚手架的稳定承载力计算1）每米高度脚手架构配件自重产生的轴向力标准值NGK1计算每步架高内的构配件及其重量为：门架 1副 0.1228KN；脚手板 每步一设 0.1442KN；交叉拉杆 1副 0.05×1=0.05KN；安全插销 合计 0.0206KN；合计 0.338 KN 则2）每米高度脚手架附件自重产生的轴向力标准值NGK2计算安全栏杆 每步一设 0.070KN安全网 每步每跨 0.016KN合计 0.086KN 3）NGK= NGK1+ NGK2=0.193+0.050=0.243 kN/m4）施工荷载产生的轴向力标准值：NQIK=Qk·b·L=5×0.8×1.83=7.32 kN5）作用于一榀门架的轴向力设计值N风荷载标准值：k=0.7zso（立面全封闭，按不透风s=1.3，密目式安全网风阻系数0.3；按验算的经验取值，在5米高地面计算风压，风压高度变化系数z=1.0，基本风压值0=0.35KN/m2）k=0.7zso=0.7×1.0×1.3×0.35=0.3kN/m风线荷载标准值Qkw=kLa=0.3×1.83=0.55 kN/m风荷载产生的弯矩标准值：=1.2×0.243×19.65+0.85×1.4×=5.73+10.72=16.45kN 6）计算一幅门架的稳定承载力Nd；Nd=Af对于42×2.2立杆；A1=263mm2（拱构门架立杆的毛截面积）， f=205N/mm2(拱构门架钢材Q235钢的强度设计取值), h0=1750mm, i=14.13mm（门架立杆截面回转半径）查：JGJ 128-2000表B.0.6tj , =0.367 Nd=0.367×2×263×205×10-3=39.57kN 39.57kN16.45kN安全4膨胀螺栓连墙杆计算：连墙杆按2步3跨设置（如附图），Lw=1.83×2=3.66m, hw =1.75×2=3.5m。膨胀螺栓连墙件采用42×2.2焊管，与门架用JK434直角扣件连接，与建筑物采取两个10*100膨胀螺丝穿混凝土墙或柱固定，A、风荷载作用于连墙杆的水平力NwNw=1.4kLwhw其中连墙杆附加水平力：3kN；连墙杆荷载组合：Nt(Nc)=Nw+3.0=5.084+3=8.084kN对于10*100膨胀螺丝：An=80.45mm2连墙件强度满足要求。连墙杆稳定承载力验算：h0=500mm, I=14.09mm, A=263mm2 查表=0.899（安全）5槽钢悬挑架计算书 门式脚手架悬挑梁架采用18a槽钢，主要存在以下3种情况：1)、无挑板部位，采用3m长的槽钢，悬挑出1.2m，内锚固1.8m。2)、有600mm长挑板部位，采用4.5m长的槽钢，悬挑出1.8m，内锚固2.7m。3)、转角处槽钢至梁边外伸出2.6M,内锚固3.4M(槽钢L=6.0m)。槽钢长度需根据外墙具体情况做适当调整。锚固端采用16光圆钢筋（16光圆钢筋前后二道，锚固钢筋与楼板钢筋绑扎连结焊接牢固，混凝土浇筑），锚固钢筋、槽钢之间采用木方榫塞紧固定（详见下图）。固定槽钢用锚固钢筋安装图示槽钢悬挑脚手架搭设大样图如下：型钢悬挑脚手架搭设在6#栋西向、4#栋西向、2#栋西向与北向、体育馆西向、北向与东向，搭设平面示意图如下：(二)槽钢悬挑强度及挠度验算16#槽钢的特性系数：IX=1272.7×104MM4 WX=141.4×103MM3 f=215N/M2 fv=125N/ M2 =l/250 E=2.06×1051、 强度验算：MMAX=N1×1.3M+N2×0.3M+1/2q×1.352=16450N×1.3M+16450N×0.3M+1/2×235×1.352=26534N·M VMAX=N1+N2+ql =16450+16450+235×1.35 =33217N = MMAX /XWX=26534N.M/1.05×141.4×103MM3=178.7Mpaf=215 Mpa故强度满足要求。2、 挠度验算=N1L3/(3EIX)+N2A2(3L-A) /(6EIX)+ql4/(8EIX) =(16450×13003)/(3×2.06×105×1272.7×104)+16450×3002×(3×1200-300)/(6×2.06×105×1272.7×104+(235×13504)/(8×2.06×105×1272.7×104) =4.6+0.31+0.037 =4.95MM/l=4.95/1350=0.0036/l=1/250=0.004故符合要求。3、 预埋环16强度验算2×fv ×S=
