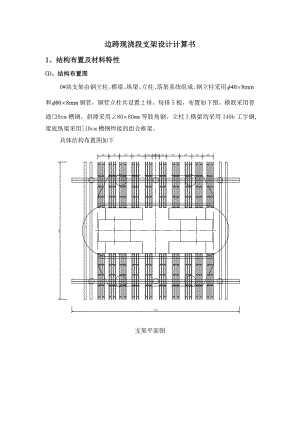

边跨现浇段支架设计计算书1、结构布置及材料特性、结构布置图0#块支架由钢立柱、横梁、纵梁、立柱、落架系统组成。钢立柱采用和钢管，钢管立柱共设置2排，每排5根，布置如下图。横联采用普通20cm槽钢，斜撑采用8080mm等肢角钢。立柱上横梁均采用I40b工字钢,梁底纵梁采用10cm槽钢焊接的组合框架。具体结构布置图如下支架平面图支架正面图、材料特性名称备注9918931199156083I40b94.07227811012.741982、荷载分布（1）、模板荷载 （2）、施工人员及机具 （3）、倾倒混凝土时的冲击荷载 （4）、振捣混凝土时产生的荷载 （5）、钢筋混凝土容重 取（6）、安全系数 安全系数取1.5（7）、荷载分布 各部分梁体自重荷载位置翼板腹板腹板中间备注高度0.656.052.0高度按照该处最大值进行计算混凝土荷载16.9157.352.0施工荷载37.35247.9590.0去1.5倍安全系数3、受力分析（1）、顺桥向槽钢纵梁纵梁：采用10槽钢焊接组合框架，底板下共设4道，腹板下0.4共设3道，钢模所用刚架支撑在2道I40b工字钢上。位置翼板腹板腹板中间备注高度0.656.052.0高度按照该处最大值进行计算混凝土荷载16.9157.352.0施工荷载37.35247.9590.0取1.5倍安全系数均布荷载51.35641.32524.188根据上表可知， I翼缘板处纵梁按照I40b工字钢验算，腹板处纵梁按照10槽钢计算。腹板处 10槽钢计算：采用MIDAS Civil 2010建模计算，模型如下：变形图如下：弯矩图如下：剪力图如下：计算结果：纵梁挠度变形：；纵梁应力计算结果：求抗弯模量，查10槽钢，得： 支点位置： 跨中位置：结论： 腹板处 10槽钢纵梁变形及应力计算结果均满足要求。翼缘板处I40b工字钢纵梁计算： 采用MIDAS Civil 2010建模计算，模型如下：变形图如下：弯矩图如下：剪力图如下：计算结果：纵梁挠度变形：；纵梁应力计算结果：求抗弯模量，查I40b工字钢，得： 支点位置： 跨中位置：结论：腹板下I40b纵梁变形及应力计算结果均满足要求。（2）、横桥向I40b工字钢横梁检算位置翼板腹板腹板中间备注高度0.656.052.0高度按照该处最大值进行计算混凝土荷载16.9157.352.0施工荷载37.35247.9590.0取1.5倍安全系数承重横梁荷载246.51595.08216.00采用MIDAS Civil 2010建模计算，模型如下：变形图如下：弯矩图如下：剪力图如下：计算结果：横梁挠度变形：；纵梁应力计算结果：求抗弯模量，查I40b工字钢，得： 支点位置： 跨中位置：结论：横梁（I40b工字钢）变形及应力计算结果均满足要求。钢管处：支点最大反力为则，支柱最大反力为钢管处：支点反力为则，支柱最大反力为（3）、钢管立柱检算钢管立柱:惯性矩：面积：回转半径：钢柱计算长度：。（底端固定，顶端为不移动的铰）钢柱长细比：，满足规范要求。查钢结构设计规范（GB50017-2003）附录3得：，轴心受压构件整体稳定性计算:所以，整体稳定性满足规范要求。 钢管立柱:惯性矩：面积：回转半径：钢柱计算长度：。（底端固定，顶端为不移动的铰）钢柱长细比：，满足规范要求。查钢结构设计规范（GB50017-2003）附录3得：，轴心受压构件整体稳定性计算:所以，整体稳定性满足规范要求。为提高钢管立柱的稳定性，通过减小钢管立柱的长细比进行调整，在钢管立柱中间加斜撑及横联，斜撑采用8080mm等肢角钢，横联采用20槽钢。
