辽宁框架科技馆通风空调工程施工方案(多图).doc

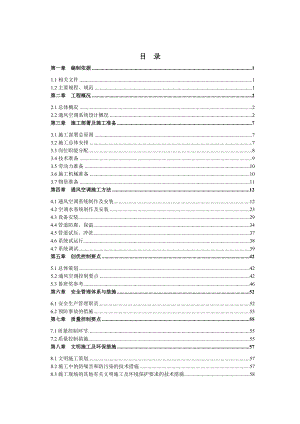

目 录第一章 编制依据11.1相关文件11.2主要规程、规范1第二章 工程概况22.1总体概况22.2通风空调系统设计概况2第三章 施工部署及施工准备73.1施工部署总原则73.2施工总体安排73.3岗位职能分配83.4技术准备93.5劳动力准备103.6施工机械准备103.7物资准备11第四章 通风空调施工方法124.1通风空调系统制作及安装124.2空调水系统制作及安装234.3设备安装294.4管道防腐、保温344.5管道试压、冲洗374.6系统试运行384.7系统调试39第五章 创优控制要点425.1总体策划425.2通风空调控制要点425.3鲁班奖参考46第六章 安全管理体系与措施526.1安全生产管理职责526.2预防事故的措施53第七章 质量控制要点557.1质量控制环节557.2质量控制措施55第八章 文明施工及环保措施578.1文明施工策划578.2施工中的防噪音和防污染的技术措施578.3施工现场的其他有关文明施工及环境保护要求的技术措施58第一章 编制依据1.1 相关文件（1）辽宁*科技馆通风空调专业施工图纸。（2）国家和沈阳市现行有关工程施工和验收的标准、规范、规程、图集。（3）辽宁*科技馆施工组织设计。1.2 主要规程、规范（1）通风与空调工程施工质量验收规范GB50243-2002（4）建筑施工组织设计规范GB/T50502-2009（5）建设工程安全生产管理条例（6）通风管道技术规程JGJ141-2004（7）建筑工程施工质量验收统一标准GB50300（8）建筑设计防火规范GB50274-2006第二章 工程概况2.1 总体概况本工程位于辽宁省沈阳市，为辽宁*科学技术馆项目，总建筑面积102508，建筑高度约31.9m。地下一层、地上3层（局部为6层，为教育培训、办公、宿舍区域），地下室由车库、设备及辅助用房、餐饮、展品库房、4D影院、动感影院、儿童剧场、梦幻剧场等组成；地上由门厅、常设展厅、临时展厅、球幕影院、巨幕影院、教育培训区域、宿舍区域等组成。2.2 通风空调系统设计概况2.2.1空调系统：1.门厅、展示厅、休息厅、讲解回廊、报告厅、多功能厅等大空间功能场所，采用单风管定风量一次回风全空气低速空调系统，根据建筑布置尽可能采用上送下回或侧送下回。部分系统在过渡季采用可调新风比的措施。部分区域的新、排风系统设置热回收装置，回收部分排风能量。空调送风口选用温控可调型。2.4D影院、动感影院、儿童剧场、梦幻剧场、采用单风管定风量一次回风全空气低速空调系统，上送下回，新风与排风之间设置热回收装置。3.球幕影院、巨幕影院采用单风管定风量二次回风全空气低速空调系统，座椅底送风，上部回风。影院排风经再处理后排入影院设备间（无人）作为直流空调系统的补风。4.工作间、贵宾间、教室、办公室、会议室、宿舍等小空间用房采用风机盘管加独立新风系统。5.放映间根据工艺要求设置独立的空调系统。部分放映设备根据工艺要求设直流空调系统。6.展示厅、讲解回廊区沿外围护玻璃幕墙设置地板管槽式风机盘管，承担部分外围护结构冷（热）负荷。7.空调箱均设有初、中效空气过滤器、空气净化装置、加湿等功能段。8.各主要对外出入口，均设热风幕机。2.2.2 机械通风系统：1.空调系统均配置有机械排风系统。对于采用CO2浓度传感器控制新风量的系统以及过渡季节采用变新风量的系统，其排风系统均设有变频调速装置，由室内外压差或新风阀的开度来控制风量的变化。2一般设备用房集中设置机械送排风系统，换气次数5次/小时。3地下车库设置机械排风系统，排风换气次数6次/小时，送风采用自然进风和机械进风相结合的方式，但冬季均采用机械进风，室外新风经加热处理后送入室内。4储藏室集中设置机械送排风系统，换气次数2次/小时。5厕所设置机械排风系统，排风量按换气次数15次/小时，通过竖井由屋顶风机统一排放。6浴室均设置机械排风系统，换气次数9次/小时，通过竖井由屋顶风机统一排放。7宿舍卫生间均设置机械排风系统，换气次数10次/小时，卫生间排风由竖井至屋顶排放。8变配电间、电梯机房以机组的散热量为依据设置送排风系统或空调机组。9厨房设置机械送排风系统，换气次数40次/小时，送风量为排风量的90%，以防气味外泄。10燃气管道穿过的地下室走道通风换气次数3次/小时。11气体灭火房间设置机械排风系统，排风换气次数5次/小时，在灭火后进行通风；钢瓶见设置机械排风系统，排风换气次数为5次/小时。12垃圾房设置机械排风系统，排风换气次数10次/小时。13放映间工作时设置机械排风系统，排风换气次数15次/小时。2.2.3 消防系统：1疏散楼梯间采用自然排烟方式，防烟楼梯间及其合用前室设置机械加压送风系统。2地下室长度超过20m的内走道设置机械排烟系统，设置机械补风系统。3地上部分长度超过20m的内走道采用自然排烟或设置机械排烟系统。4地上部分长度超过60m的走道设置机械排烟系统。5地下室面积超过50的球幕影院、4D影院、动感影院、科幻剧场、梦幻剧场、影院门厅、餐厅、厨房、库房等房间设置机械排烟系统，其中影院门厅（直通地下室外庭院）采用自然补风，其他区域设置机械补风系统。6地上部分面积超过100的展示厅、报告厅、多功能厅、会议室、门厅、前厅及巨幕影院等房间设置机械排烟系统。7地下车库机械通风系统兼作消防排烟系统，防火分区内有直通室外的车道的区域机械排烟时采用自然进风；其余按规范要求设置机械补风系统。8净空高度30cm的主入口门厅根据消防性能化初步分析采用在顶部或上侧部设置自动可开启窗方式的自然排烟系统，排烟系统具体设置将根据消防性能化分析最终结果确定。9自然排烟采用手动或自动可开启外窗的方式，其开窗面积达到规范要求。10地下燃气厨房的事故排风12次/时，燃气管道穿过的地下走道事故排风6次/时。11通风、空调系统中的风管在穿越防火分区处、空调机房及重要的或火灾危险性大的房间隔墙和楼板处、变行缝处的两侧、垂直风管和每层水平风管的交接处的水平管段上均设置防火阀。12所有空调风管、水管采用不燃材料;风管保温材料采用不燃材料；排烟风管采用不燃材料隔热。水管保温材料采用难燃B1级或不燃材料。其中影院风管、消声设备及保温材料采用不燃材料。13设气体灭火房间，经过防护区的风管设MEE（电动快关，再电动块开)电动风阀。火灾报警后，关闭相关电动阀及风，在气体灭火作用后，开启相关电动阀，排除有害气体，排风机为应急电源。2.2.4 空调水系统：1采用二管制闭式循环系统，提供制冷季6-12的冷冻水和供热季65-50的热水。2空调冷冻水采用二次泵系统，一次泵分别与基载冷水机组、冰蓄冷系统的板式换热器匹配设置；二次泵分别按不同用途设置系统，一次泵采用定流量系统；二次泵采用变流量系统。3空调热水采用二次泵系统，一次泵分别与板式热交换器匹配设置；二次泵分别按不同用途设置系统，一次泵采用定流量系统；二次泵采用变流量系统。4水系统为异程式，采用平衡阀平衡系统水量。2.2.5 冷热源系统：1冷源采用冰蓄冷系统+机载主机的系统形式，热源由市政热力管网通过板式换热器提供。2空调夏季计算总冷负荷为11257KW；冬季计算总热负荷为16550KW（含用空调方式提供的值班采暖区域热负荷）。单位建筑面积冷负荷指标为112W/；热负荷指标为164W/。3采用3台标准工况制冷量为1758KW（制冰工况制冷量为1081KW）的双工况离心式电制冷冷水机组、2台制冷量为1758KW的变频离心式电制冷冷水机组，并设置2台整体蓄冰槽；热源采用4台换热量为4551KW的板式换热器。4冷热源设备及其配套水泵等设备设置在地下室机房，冷却塔设置在屋顶。5宿舍区域另设置1台制冷量为272KW的空气源冷水机组最为制冷季夜间使用，设备和配套水泵等设在屋顶。6影院辅助拷贝间等专门设备用房根据工艺采用双冷源恒温空调设计。工程中弱电专业特别要求的网络机房，消防控制室采用恒温恒湿机组。7热源由市政热力管网通过板式换热器提供。市政热力管网供回水温度90-70。源设备及其配套水泵等设备设置在地下室。值班供暖系统计算热负荷为636KW，采用2台换热量为350KW的板式热交换器。第三章 施工部署及施工准备3.1 施工部署总原则以合同约定的质量要求、工期目标为主线，合理组织人力、物力、财力，做到人尽其才、物尽其用、财尽其能，以最优化的资源确保总目标的实现。施工前，各级管理人员要认真研究合同，从技术、经济、工程管理等方面下工夫，面对现代化高层工程的施工要求。3.2施工总体安排符合工序逻辑关系的原则：遵循先地下，后地上先土建，后专业的常规施工顺序，灵活运用交叉作业原理，在各区域的流水上，组织交叉施工，充分衔接和搭接，保证总工期的实现。在主体结构及装修各阶段根据各单位建筑的工程量及工作内容，工期主控线路施工优先，集中人、机、料确保主控线路工期。主干管线安装：管井内的竖向管线安装、打压试验和保温随结构施工的进度及时插入。随每层验收、砌筑完毕后穿插进行。按照管井施工水平主干管施工水平支管线（机房设备安装）末端器具配合综合调试顺序依次施工。为了加快机电施工进度，采用分段分部位打压的方式保证水平管线施工紧跟管井管线施工。管井管线安装完毕后，装修开始封闭隔墙管井，为内装修创造条件。吊顶主干管在吊顶主龙骨之前施工完毕，水平支管安装跟随吊顶次龙骨施工，相应进行安装和调整。机电和装修施工在水平楼层不再划分施工段。地下室吊顶管线施工完成之后，安装机房设备，设备就位之后开始机房内管线施工，最后进行设备调试。整个系统管线完成之后分系统进行综合调试。3.3 岗位职能分配1机电经理：（1）协助项目经理组织项目各类生产计划,施工方案的贯彻实施。（2）负责领导项目安装工程生产管理工作。（3）在项目总工的领导下,组织编制安装工程施工方案及施工进度计划。（4）对项目安装工程施工质量、安全负第一领导责任。（5）协助商务经理对安装分包单位进行选择及考核工作。（6）负责机电材料、设备需用计划的审定。（7）负责将项目的各项管理决定、质量体系、环境管理体系、职业安全与卫生体系延续到安装工程管理之中。2机电专业责任师：（1）协助安装经理负责项目安装施工生产的全面指挥和协调工作。（2）负责编制有关安装配合施工进度计划、施工方案、纠正及预防措施、过程控制计划。（3）负责解决安装方面的工程技术及质量问题,以及有关施工图深化设计。（4）负责安装工程的质量验收和报验,对安装工程质量负责。（5）负责对安装工程质量事故进行调查、分析、监督、处理。（6）制定项目机电物资采购计划并对进场物资进行检验、试验等验证工作。（7）制定安装工程专项安全技术措施,并对安装工程安全工作负责。（8）负责对安装工程施工方案和重要部位施工的技术交底,审核分包单位的施工方案。（9）协调业主、监理、设计进行机电材料、设备选型工作。（10）负责安装工程的技术资料编制和整理工作。3质检员：（1）对本项目严格执行国家规范及质量检验评定标准,行使质量否定权,确保项目总体目标和阶段目标的实现。
