辽宁框架科技馆工程冬季施工方案.doc

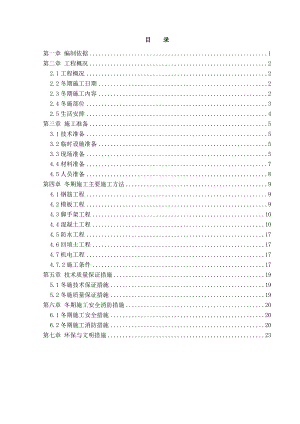

目 录第一章 编制依据1第二章 工程概况22.1工程概况22.2冬期施工日期22.3冬期施工内容22.4冬施部位32.5生活安排4第三章 施工准备53.1技术准备53.2临时设施准备53.3现场准备54.4材料准备74.5人员准备8第四章 冬期施工主要施工方法94.1钢筋工程94.2模板工程94.3脚手架工程104.4混凝土工程104.5防水工程174.6回填土工程174.7机电工程174.7.2施工条件17第五章 技术质量保证措施195.1冬施技术保证措施195.2冬施质量保证措施19第六章 冬期施工安全消防措施206.1冬期施工安全措施206.2冬期施工消防措施20第七章 环保与文明措施23第一章 编制依据1.1 辽宁*科技馆设计图纸1.2 混凝土结构工程施工质量验收规范（GB50204-2011）1.3 建筑工程冬期施工规程（JGJ104-2011）1.4 建筑施工安全检查标准（JGJ59-2011）1.5 建筑机械使用安全技术规程（JGJ33-2001）1.6 建筑工程施工现场供用电安全规范（GB50194-93）1.7 钢筋焊接及验收规程(JGJ18-2003)第二章 工程概况2.1工程概况辽宁*科技馆工程位于辽宁省沈阳市浑南新城，全运南路以北、智慧三街以东、智慧四街以西、7号路东段以南，建设用地面积69191.01。本地块与新城规划的市民广场仅中心东路一路之隔。地块北侧为新城规划的辽宁省博物馆、西侧隔市民广场与辽宁省档案馆与辽宁省图书馆为邻。各地区正逐步成为以市民广场为轴线对称的文化场馆区。该工程拟在基地内新建一座地上三层（局部设置夹层为六层）、地下一层的科技馆。主要功能包括：展教场所、特效影院、教育培训、办公科研、宿舍、公共餐饮、地下停车库、人防以及配套设施。地下建筑面积23691，总建筑面积 102508。工程名称：辽宁*科技馆工程建设单位：辽宁省第十二届全运会接待场所基建办公室设计单位：上海建筑设计研究院有限公司监理单位：浙江江南工程管理股份有限公司施工单位：中国建筑一局（集团）有限公司2.2冬期施工日期按照建筑工程冬期施工规程（JGJ 104-2011）,当室外日平均气温连续5天稳定低于5即进入冬期施工；当室外日平均气温连续5天高于5解除冬期施工。据沈阳市常年气温统计，沈阳市冬施期限为11月5日至次年3月30日，具体冬施期限根据现场大气测温值进行确定。2.3冬期施工内容根据进度安排，本年冬期施工的分项工程：1、土建工程：（1）钢筋工程、混凝土工程、模板工程、脚手架工程（2）防水工程、回填土工程、2、机电工程： （1）机电预留预埋（2）临水临电工程2.4冬施部位主体结构A区4段基础底板、A区地下室框架结构，B区基础承台底板5、6段及B区地下室框架结构， C区非地下室框架结构。 基础部分冬施部位示意 地下室结构部分冬施部位示意2.5生活安排1.3.1 经理部办公室、宿舍采用锅炉进行采暖，燃料为无烟焦炭。1.3.2劳务承包各方办公室、工人宿舍也采用锅炉供暖，燃料选用节能环保焦炭，每间屋配置暖气一组，并在工人宿舍增加被褥和御寒衣服。1.3.3其他配属单位采暖自行负责。第三章施工准备3.1技术准备进入冬施前认真查看现场总平面布置图、平面临水布置图（临时排水沟、临水管线等）及相关资料，了解各类临时地下地上管线、管沟平面位置及标高，找出要加深的地下管线、要保温的地上管线、及要保温的管沟等，并按施工方案保温。冬施前认真查阅施工图纸、方案、相关安全质量规范，找出冬施中要进行的分项工程及所用的人、机、料、施工工艺、安全质量施工注意点等，做到冬施中重点突出、心中有数。组织管理人员学习冬施规范标准、进行冬施方案交底，提高冬施安全、质量、技术等意识，避免在冬施中造成损失。3.2临时设施准备设立气象观察百叶箱和黑板：百叶箱设置在现场的旗杆边。在宣传栏设置天气预报黑板（保证文明施工要求，且字体要稍大点），头一天写明第二天气象台的天气预报情况；每天2：00、8：00、14：00、20：00把当时大气温度实测值和平均值填入黑板，同时及时填报冬施混凝土入模温度统计表。设立五个测温标识牌，挂在相应测温部位上，测温的同时把记录填上。3.3现场准备3.3.1冬施前要求现场准备工作于11月5日前完成。3.3.2根据技术部门提出的要求，由物资部门落实保温、测温器材设备的购置。3.3.3管理人员、施工人员、后勤人员、测温人员等昼夜值班，坚守岗位，各负其责，保证砼连续浇筑的顺利进行。3.3.4 做好现场上水、出水口、消防栓及外露水管的保温。3.3.5大型机械要作好冬期施工所需油料的储备和机械润滑油的更换补充以及其他检修保养工作，以便在冬施期间运转正常。3.3.6冬施期间要加强天气预报工作，防止寒流突然袭击，合理安排每日的工作，同时加强防寒、保温、防火、防煤气中毒等项工作。3.3.7现场要做到雪停即扫，及时清理道路和操作面上的积雪。3.3.8提前将冬施所需材料进行准备，以防寒流突然袭击。冻土深度验算：H0=0.28-0.5(m)H0: 地表面在无雪和草被覆盖情况下全年标准冻结深度。:低于0oC的月平均气温累计值，以正值代入。经查表： T1=3 T1=7.5 T2=5.4 T3=2.1 =18 =5H0=0.28×5-0.5=0.9(m)<1.2m故：非外露水管埋入自然地面以下1.2m符合要求。3.3.9冬施入模温度与成熟度计算依据国家行业标准建筑工程冬期施工规程（JGJ104-97）标准中的有关规定，进行混凝土的热工计算。1、混凝土其它有关数据材料名称重W/kg比热C/(KJ/) W×C/(KJ/)材料温度T/T×W×C/KJ水泥4820.97467.5157013水1644.018659.010.56919砂子6640.84557.811.56414.2碎石10600.84890.415.513801.2粉煤灰300.9628.813374.4合计2603.534521.8搅拌机棚内温度12、环境温度-5、采用混凝土罐车（搅拌车）运输、从混凝土出站到工地所需时间约为0.5h。由公式：Tc=（T×W×C）/（W×C）=13.3（）2、混凝土出罐温度：Ti=Tc-0.16×（Tc-Td） =13.3-0.16（13.2-13.8）=13.43、混凝土浇筑温度：Tj=Ti+（Tq-Ti）（A1+A2+A3） =13.4+（14-13.4）×（0.032×3+0.0042+0.03×15） =13.73其中：Td搅拌楼温度 Tq室外温度 A1砼装卸温度损失系数 A2砼运输温度损失系数A3砼浇筑温度损失系数4、混凝土绝热升温：Tr=WQ（1-e）/（Cr） =482×490×0.75/（0.92×2400） =80其中：T砼绝热温度 W水泥水化热 Q水泥水化热 Cr砼容量1-e查表，取0.75 5、预算基础中心最高温度：T1=Ti+Q/10+FA/50 T1=13.4+490/10+30/50=63 6、控制混凝土表面温度值：T1-T表25、 T表T1-25=63-25=384.4材料准备序号材料名称单位数量进场时间备注1塑料薄膜m22000010月21日可根据现场的施工进度进场子2阻燃聚苯板(50厚)m320010月30日可根据现场的施工进度进场3彩条布m23000011月4日可根据现场的施工进度进场4阻燃纤维棉保温毡m23000011月4日可根据现场的施工进度进场5旧木模板m2500011月4日6岩棉管m32011月4日根据现场实际情况调整7热敏电阻组15010月25日8电子测温仪台410月18日9温度计支2010月30日4.5人员准备4.5.1组织机构：组 长：褚崇英 、高立中副组长：梁兵、刘明义组 员：贺勇、于江、卞祖安、段文平、陈志刚、薛强、鲁统华4.5.2岗位职责：褚崇英、高立中：负责冬施全面工作及资金落实。梁兵、刘明义：负责具体冬施实施的指挥、协调王传军（技术部），负责编制冬施方案、冬施培训，解决施工过程中的技术问题。以及施工技术资料的分析、收集、整理、归档等。于江、贺勇（工程部）：工程冬施具体实施。卞祖安（质量部）：全面负责冬施质量监督管理。鲁统华（安全部）：全面负责冬施安全消防临督管理。段文平（机电部）：负责冬施期间机电工程实施。刘明义(钢结构)：负责冬施期间钢结构工程实施。陈志刚（物资部）：负责冬施材料供应及保管。薛强（综合部）：办公区冬季取暖及人员冬施相应行政管理工作。测温操作人员，由工程部门委派。注：检查、监督内容为冬施方案的落实情况、技术交底是否到位、砼或砂浆是否符合冬施配比及浇注要求等。第四章 冬期施工主要施工方法4.1钢筋工程4.1.1在负温条件下使用的钢筋，施工时要加强检验。钢筋在运输和加工过程中应防止撞击和刻痕。4.1.2 遇雪天时，绑扎好的钢筋要用彩条布遮盖严密，防止钢筋表面结冰霜。雪停后要及时将冰、雪等清理干净。4.1.3 遇雪天时，钢筋原材及加工好的成品钢筋也要用彩条布遮盖严密，防止钢筋表面结冰霜。雪停后要及时将冰、雪等清理干净。冬期停工阶段，采用废旧木模板制作木盒子对成困钢筋原材进行保温扣盖，外铺岩棉被及彩条布。4.1.4当环境温度低于-20时,不能进行钢筋施焊。在负温条件下局部钢筋的焊接，应有遮挡棚，钢筋焊接后未经冷却的接头应避免碰到冰雪，防止钢筋低温淬火。4.1.5大于18mm的钢筋接头采用钢筋滚压等强直螺纹连接工艺。4.1.6当温度低于-20时，不得对低合金二、三级钢筋进行冷弯操作，以避免脆性破坏。4.2模板工程模板工程防冻注意点(1)支模时，应清除基层的冰雪，并且在雪天时，支设的模板要覆盖上口，防止冰雪进入模板内。浇筑混凝土前及时将冰、雪等清理干净。(2)模板外和混凝土表面覆盖的保温层，不得采用潮湿状态的材料，在严冬时要在其背楞部位加100厚阻燃聚苯板进行保温。(3)框架柱拆模时间控制在混凝土柱浇筑完48个小时后拆除。拆模要安排在12：0017：00气温较高的时段。严禁在夜间及晨间拆除。梁板拆模在达到强度100%。(4)混凝土柱在模板拆除后，外包塑料薄膜，再包裹阻燃保温棉被进行
