辽宁某安置房工程基坑边坡支护施工方案.doc

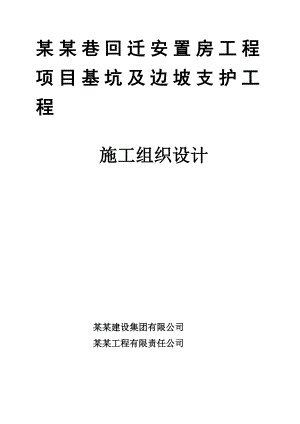

某某巷回迁安置房工程项目基坑及边坡支护工程施工组织设计某某建设集团有限公司某某工程有限责任公司目 录第一章 工程概况4一、工程概述4二、工程地质和水文地质4第二章 方案编制说明5一、方案编制依据 5二、方案编制内容 5第三章 总体施工安排 5一、施工准备工作5二、施工安排7三、临时用水7四、临时用电8第四章 主要施工方法 10一、测量控制10二、支护桩施工10三、冠梁施工17四、毛石挡墙施工20五、预应力锚索及地质钻杆施工24六、土钉施工30七、挂网喷砼施工30八、与土石方配合施工31九、基坑安全防护与施工监测31第五章 资源配置计划 32一、机械投入计32二、劳动力投入计划32三、测量设备投入计划32第六章 施工管理措施 33第七章 安全文明施工措施34一、安全施工措施34二、文明施工措施35第八章 保证措施36第九章 雨季施工方案 39第十章 应急救援预案 41 附表：质量保证体系框图48安全生产保证体系框图49环境保护保证体系框图50施工进度计划51施工组织设计第一章 工程概况一、工程概述1、本工程位于大连市某某巷与泰山街北侧、岭前街东侧。临时性基坑总长约1320m，开挖深度为1.35-18.85m，永久性边坡620m，开挖深度为0.00-15.5m。2、本工程a -e段、f -i段、i-m段、n-p段、E3-J3段、规划道路标高以上部分及J3-L3段标高34.30以上部分为永久边坡。3、本工程A1-M1-A1段、A2-C2-A3段、S3-D2-D2-A2段A3-E3段、E3-J3段规划道路标高一下部分、J3-L3段标高34.30以下部分、L3-S3段、A4-F4段为临时支护。4、临时性基坑A1-D1、M1-A1、D2-E2、A2-C2-A3-E3、J3-L3段标高34.30以下部分、L3-N3、A4-B4段采用单排支护桩+预应力锚索（预应力土层锚杆）+挂网喷射混凝土的支护方式；D1-K1段采用单排支护桩+预应力锚索+放坡+土钉+挂网喷射混凝土的支护方式；K1-M1、E2-A2、B4-F4采用放坡+土钉+挂网喷射混凝土方式；N3-S3-D2段采用单排支护桩+放坡+土钉+挂网喷射混凝土的支护方式；E3-J3段规划道路标高以下部分采用双排支护桩+预应力锚索+挂网喷射混凝土的支护方式。5、永久性边坡a-d段、i-j段及J3-L3段标高34.30以上部分采用支护桩+预应力锚索+现浇混凝土面板的支护方式；d-e、f-i段采用放坡+预应力锚索+挂网喷射混凝土的支护方式；E3-J3段规划道路标高以上部分采用衡重式毛石挡土墙+支护桩+预应力锚索+现浇混凝土面板的支护方式；j-m段采用支护桩+预应力锚索+扶壁柱+格构粱的支护方式；n-p段采用砌筑毛石挡土墙的支护方式。6、建设单位：大连胜鼎置业有限责任公司；7、设计单位：辽宁有色勘察研究院；8、监理单位：大工监理;9、总承包单位：大连九洲建设集团10、施工单位某某工程有限责任公司：二、工程地质和水文地质工程地质条件根据岩土工程勘察报告，场地地层从上至下依次为：杂填土、含碎石粉质粘土、全风化辉绿岩、强风化辉绿岩、中风化辉绿岩、全风化石英砂岩、强风化石英砂岩、中风化石英砂岩。2、水文地质条件勘察期间，拟建场地未见地表径流，钻探深度和范围内未见地下水存在。 第二章 方案编制说明 一、方案编制依据依据业主提供的招标文件、施工图纸，国家、辽宁省颁布的现行建筑工程施工规范、验收、规程、指令及技术标准，包括（但不限于）：1、建筑基坑支护技术规范（JGJ1202012）2、建筑边坡工程技术规范（GB50330-2002）3、建筑桩基技术规范 JGJ94-2011；4、混凝土结构设计规范 （GB50010-2011）5、锚索喷射混凝土支护技术规范（GB50086-2001）6、建筑施工安全检查标准（JGJ59-2011）7、混凝土结构工程施工质量验收规范（GB502042002）8、建筑工程质量检验评定标准（GB50301-2001）9、建筑机械使用安全技术规程（JGJ33-2012）10、钢筋焊接及验收规程（JGJ18-2012）11、工程测量规范（GB50026-2007 二、方案编制内容 1、本方案编制的主要内容包含：施工工艺、施工重难点分析、质量安全等保证措施、雨季施工方案、应急救援预案等。 2、本方案中未详尽处，我方将在施工过程中，会同业主、设计、监理等单位协商，依据实际情况，补充详尽的单项施工方案。 3、工期安排：遵循业主提出的要求，合理排定施工进度计划，对施工所需设备计划及质量安全措施，以确保工程目标实现为原则。第三章 总体施工安排第一节施工准备工作一、组织准备、项目部组成对于本工程，我们实行项目管理，设立项目经理部。项目经理对本项目部各专业人员均有任免权，按工程的实际需要组织相关人员组成项目部，项目部的每一个成员都在其部门负责人和项目经理的双重领导下工作。根据本工程的实际工程情况成立项目部，下设六个专业职能部门，负责对工程的进度、技术、成本、材料、质量、安全等全面管理。项目部组成名单及组织结构见附表。职务姓名项目经理王庆文专业技术负责人白俊本测量负责人刘培林施工员张剑材料员李作义安全员刘通昌质检员王玮伟资料员董倩倩二、技术准备1、开工前组织有关技术人员熟悉和认真审查图纸，并组织相关专业进行图纸会审。由业主组织设计单位向施工单位进行设计交底和图纸会审，并同时解决设计与施工的矛盾处，做好图纸会审记录。项目经理部负责按规范要求向各作业班组进行分项工程技术交底及安全技术交底，并编制施工图预算。2、根据业主要求和施工组织设计进度及建筑市场的供求规律和施工预算的材料需求量，由材料部门按要求进行采购。3、做好各工种劳动力安排计划，确保劳动力安排到位，对于专业技术人员进行规范、标准、工法、新技术、新工艺等方面的知识培训。三、现场准备1、本工程的“三通一平”由项目经理负责联系有关部门完成水通、电通、 路通等场地平整工作，适当进行现场围档。2、测量准备现场施工的控制网、水准点标桩的测量等工作，由专职测量员负责，在施工前做好充分准备，施工中做到准确无误，并由专职质检员验收合格后再由现场专业监理工程师复核正确方可使用。3、由业主提供以下现场资料a、红线控制图（或现场给定定位点和标高）b、地质勘察资料4、各种机具、设备进场就位机具、设备检修后，按进场计划及时进场就位安装，以保证按时投入使用，保证施工正常进行。对于进场的施工设备严格按我公司的设备管理规定要求进行设备两级保养，操作人员必须持证上岗。第二节 施工安排一、进度安排根据我公司的施工能力和工程实际工程量，我方有能力保证本工程施工总日历天数控制在天内竣工。施工计划工期详见施工进度计划表。二、工序安排根据本工程的具体情况，总体施工工序安排如下：定位放线支护桩施工冠梁施工预应力锚索施工挂网喷砼施工竣工清理三、质量目标确保工程达到合格标准。四、机械设备及劳动力安排详见资源配置计划第三节临时用水1、施工用水量现场无大型用水设备，最大用水量发生在水泥浆搅拌施工及施工人员生活: 水泥浆量为: Q5M3/h施工用水定额取N1=250升/M3用水不均系数 K2=1.5注浆用水定额取N2=360升/m，锚索施工取P=1.724m/工日未能预见生产用水系数K1=1.10则q1= K1·（·1·K2+2·P/8）1.10×（5×250×1.5+360×1.724÷8）=2148升/小时2、现场生活用水量现场高峰人数P 140人用水定额 N240升/人.日用水不均匀系数 K31.40每天工作班数 2则q2P1·N·K3(t×8×36
