辽宁大学体育场配套工程施工组织设计.doc

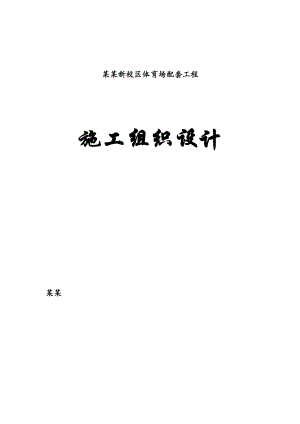

某某新校区体育场配套工程施工组织设计某某目 录一、 工程概况二、 编制依据三、 施工部署1、施工准备2、施工组织机构四、 主要施工方法4.1电力外网工程施工方法：4.2 采暖、给水、排水工程施工方法：4.3 热力外网工程施工方法：1、地槽开挖及沟底处理2、管子预制3、管道敷设与组对4、转交5、穿越6、焊接7、焊缝质量检查8、管件及阀门安装9、防腐补口10、管件及阀门安装11、强度试验12、严密试验 13、管沟回填14、交工验收五、工程拟投入的主要物资和施工机械设备情况、主要施工机械进场计划六、劳动力安排计划七、确保工程质量的技术组织措施八、确保安全生产的技术组织措施九、确保文明施工的技术组织措施十、确保工期的技术组织措施十一、施工总平面布置设计十二、工程保修期及保修措施 十三、施工进度计划及网络图一、工程概况工程名称：某某新校区体育场配套工程建设地点：沈阳市道义开发区京沈街58号设计单位：中国建筑东北设计研究院 沈阳市热力工程设计研究院 沈阳市给水工程勘察设计研究院工程范围：体育场配套工程包括：供电（电力外线）、供暖、给水、排水、热力管网。工期要求：计划于2007年10月18日-2007年11月13日 工期27日历天。质量要求：国家质量验收合格标准。工程特点：本工程为体育场内外施工，施工地域地况复杂，给材料、设备的堆放布置、成品管的运输和铺放、施工作业班组的展开提出了较高的要求，而且施工对周围环境的破坏、对交通的影响、施工噪音扰民等均应控制在最低限度，因此在施工组织上应科学规划、合理组织，且与当地相关部门积极沟通，密切合作，不仅要为业主奉献一个合格工程，同时也要在最大程度上减少施工所造成的各种影响和不便。本工程为供电（电力外线）、供暖、给水、排水、热力管网工程，安装质量和焊接质量要求严格，对此，要充分发挥我公司在焊接方面的人员、设备、经验优势，保证一次试压成功。对上述工程，为保证工期和质量，确保投入运行后实现长期安全运行，拟采用统筹网络计划进行科学的施工管理，投入质量意识强，操作技术精练的工人组成优化的安装队伍，从事此项工程的安装。施工组织的主导思想是一切运作必须正确体现设计意图，严格遵守有关规程、规范、标准，建成后的工程必须达到国家质量验收合格标准。 二、编制依据2.1、GB50235-97工业金属管道工程施工及验收规范2.2、GB50236-98现场设备、工业管道焊接工程施工及验收规范2.3、GJJ28-2004城镇供热管网工程施工及验收规范2.4、GB/T12606 钢管环缝熔化焊对接接头射线透照工艺和质量分级2.5、GB11345 钢焊缝手工超声波探伤方法和探伤结果分级2.6、SY0007 钢质管道及储罐腐蚀控制工程设计规范2.7、工程招标文件三、施工部署1、施工准备施工准备是一个重要的阶段，它成为决定工程总进度的长短和工程质量优劣的前期工作。施工组织者必须具有强烈地超前意识并注意大量各项施工准备工作之间具有依存和制约关系，和没有相互制约关系，从而科学的组织施工准备工作。在施工准备工作上对相互没有制约关系的各项准备工作采取同步组织方法进行，即技术准备、人员组织、物质设备供应、外部施工条件创造、材料检验等同时进行，最大限度地缩短施工准备周期。1.1 技术准备 1.1.1 熟悉和掌握应用于本工程的氩电联焊焊接工艺。 1.1.2 施工技术方案的编制要按焊接工艺规范和以设计、有关规程、规范、标准为依据。编制后的技术方案必须经逐级审批，保证技术方案的正确性、先进性和可行性。 1.1.3 在总公司培训中心对焊工进行培训、考核并进行施焊资格的认定 1.1.4 在施工前对参与施工人员进行技术交底，提高科学技术观念，明确操作方法和质量要求，防止施工的盲目性。 1.2 人员组织 1.2.1 在施工开始前将管理人员调入现场并确定其岗位和责任。 1.2.2 调入施工操作人员，对特殊工种必须坚持持证上岗的原则进行配备。 1.3 物质设备、施工条件的供应与创造 1.3.1 调入设备进场并对其进行功能检验。 1.3.2 调入检测仪器,如超过校验有效期时对其进行灵敏度校验。 1.3.3 组织技措用料进场。 1.3.4 组织施工材料、工卡具进场或进行工卡具制备。 1.3.5 组织吊装设备、索具、发电机、氩弧焊机、电焊机等进场。 1.3.6 组织消耗材料进场。 1.3.7 进行场地的必要平整和运输道路的必要铺筑。2、施工组织机构项目经理技术负责人土建工程师焊接工程师工艺工程师电气工程师材料负责人质量工程师资料工程师安全工程师土建施工队热网管道施工队电气施工队给排水施工队采暖施工队 四、主要施工方法4.1 电力外网工程施工方法（祥见电力外网专项施工方案）。1、施工技术准备a 施工技术人员要全面熟悉施工设计图纸，对图纸不清的地方及时与设计人员及甲方施工代表协商。b在开工前向施工人员做全面技术交底，对较复杂的工艺或有特殊要求的工艺要作详细的交底并做好记录。在施工安全危险性较大的场所作业时，应编制单项安全技措施c设备及主要材料的检查与验收工程所需的设备、材料由双方会同有关人员，根据设备及装箱单注明的型号、数量进行开箱检查验收，设备型号、规格应符合设计要求，产品说明书及合格证应齐全有效。 对已到货的设备暂不能安装的应登记上帐、入库保管。d设备交接中发现问题如实记录，甲乙双方确认。对于无法预见的问题,一经校验后及时通知甲方共同解决。2、施工方法a大型设备宜采用机械吊装汽车运输，在设备安装过程中有条件的应采用机械吊装就位。b切割钢材采用切割机切割，钢管套丝采用电动套丝机加工。 c钢管煨弯，G40以上采用电动弯管器。G40以下采用手动弯管器。d电缆、敷设采用人力施工。3、施工验收规范及交接试验标准a电气装置安装工程接地装置施工及验收规范 GB50169-92b电气装置安装工程施工及验收规范 c建筑安装工程施工技术操作规程 DB21/900.214、总体要求a电气工程所用的材料、设备及制品，必须持有“备案证明”；“技术质量鉴定文件”；“产品合格证”。b材料进入现场内，应进行产品的宏观检验。即：核验“二证”和眼观检查，按设计要求核验型号、规格。履行材料报验制度，设备、材料在各方面均符合要求时，方准使用。c施工前必须熟悉图纸，进行图纸会审并做好记录，若施工中仍有与其它工种相扰之处，应及时写出书面变更材料，严禁随意改变设计。d必须按国家规范和省地方规程施工，如有不明之处与设计院、建设单位、监理单位及时联系，确保工程顺利进行。5、施工技术要求a盘、柜、台、箱的接地应牢固良好。二次回路结线应按图施工、接线正确。引入盘、柜的电缆应排列整齐，编号清晰、避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。b电缆敷设电缆、规格应符合设计要求，并试验合格。敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，避免电缆接头。电缆敷设，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆不得有铠装压扁、电缆绞拧护层折裂等未消除的机械损伤。c保护钢管敷设钢管明敷设时弯曲半径不小于钢管外径的6倍，如有一个弯时不小于钢管外径的4倍，暗配管时弯曲半径不小于6倍，埋在地下或混凝土楼板内时不小于钢管外径的10倍。水平或垂直敷设的钢管允许偏差值，在2米以内均为3毫米，全长不应超过管子内径的1/2。镀锌钢管或可挠性金属电线保护管的跨接接地线宜采用专用地线接地卡跨接，不应采用熔焊连接。钢管的选择，根据所穿导线截面、根数和敷设场所选择钢管不应有折扁和裂缝及踏陷等情况，管内无铁削及毛刺。管子弯曲，管子弯曲可用手动和电动弯曲器，在弯曲过程中要注意弯曲处不应有折波、凹穴和裂缝现象，弯扁程度不应大于管外径的10%，弯曲角度禁止小于900，暗配管的弯曲半径不应小于管外径的6倍。管子切断；根据工地的实际情况采用钢锯手工锯割，管子割段后，断口应锉平，管口刮光。套丝，由于钢管丝扣连接的部分不同，套丝长度也不尽相同。用在与接线盒、配电箱连接处的套丝长度，不得小于管外径的1.5倍；用在管与管相连接部位的套丝长度，不得小于管接头长的1/2加2-3扣，套完丝后，随既清理管路，将管子端面毛刺处理光，使管口保持光滑。d仪表盘柜的电气接地凡正常不带电的配电、控制、保护用的屏（柜、箱、台）的金属柜架和底座及其各种金属支架都应接地。接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：1）扁钢为其宽度的2倍（且至少三个棱边焊接）2）园钢为其直径的6倍。3）园钢与扁钢连接时，其长度为园钢直径的6倍6、保证工程质量措施a认真学习公司质量体系文件，质量工作要按照ISO 9002标准执行。 b组织职工学习国家规范、规程和质量标准，保证工程安装质量，使合格率达100%，消灭不合格品和质量通病，一次成优率要达85%以上，严格贯彻质量标准和检查制度。c工程施工中，要对托盘安装、电缆及电缆保护管的敷设等重要项目，建立保证质量的对策表，确保一次合格成优。d在施工前结合施工现场的实际情况认真审核施工图纸、产品技术文件、说明书等，掌握有关技术数据和技术要求。e组织班组人员学习图纸，做好技术交底工作并作好录，使参与施工的每个同志都做到心中有数。f坚持每周星期二的半小时1小时的周质量活动日，做好记录，认真做好班内自检记录，并做到记录与实际相符。g 在施工过程中要做到企业领导负责工程质量，施工技术人员监督工程质量，谁操作谁保证工程质量。f 材料无材质单、化验单和设备无合格证、无标牌及达不到质量要求的不安装使用。设备合格证及材质单化验单应由专人负责收集保管。g各项试验、校验、施工记录、质检评定资料均要如实填报，项目填写齐全、准确、无误，并按规定存档和调用。4.2 采暖、给水、排水工程施工方法（祥见采暖/给排水专项施工方案）。4.3 热力外网工程施工方法：
