路基边坡防护施工作业指导书.doc

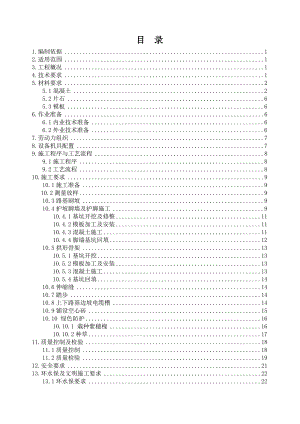

目 录1.编制依据12.适用范围13.工程概况14.技术要求15.材料要求25.1混凝土25.2片石65.3模板66.作业准备66.1内业技术准备66.2外业技术准备67.劳动力组织78.设备机具配置79.施工程序与工艺流程89.1施工程序89.2工艺流程810.施工要求910.1施工准备910.2测量放样910.3路基刷坡910.4护坡脚墙及护脚施工910.4.1基坑开挖及修整1110.4.2模板加工及安装1110.4.3混凝土施工1110.4.4脚墙基坑回填1210.5拱形骨架1310.5.1基坑开挖1310.5.2模板加工及安装1310.5.3混凝土施工1310.5.4基坑回填1410.6伸缩缝1410.7踏步1410.8上下路基边坡电缆槽1410.9铺设空心砖1510.10 绿色防护1610.10.1 栽种紫穗槐1610.10.2种草1711.质量控制及检验1811.1质量控制1811.2质量检验1912.安全要求2113.环水保及文明施工要求2213.1环水保要求2211.2文明施工要求22路基边坡防护施工作业指导书1.编制依据(1)新建铁路大同至西安铁路运城至西安段施工图路基个别设计图；(2)新建铁路大同至西安铁路运城至西安段施工图路基通用结构详图；(3)高速铁路路基工程施工质量验收标准(TB10751-2010)；(4)高速铁路路基工程施工技术指南(铁建设2010241号)；(5)铁路路基边坡绿色防护技术暂行规定（建技20037号）；(6)铁路混凝土工程施工技术指南（铁建设2010241号）；(7)铁路混凝土施工质量验收标准（TB10424-2010）；(8)实施性施工组织设计及其它相关文件资料。2.适用范围适用于XXXXXX铁路客运专线XXXX标路基边坡防护工程施工。3.工程概况路基边坡坡率采用1:1.5。全线路堤边坡高度大于3.0m，坡面防护采用带排水槽的拱形骨架防护，骨架内铺设正六边形混凝土空心砖防护，空心砖内培土种草兼植紫穗槐。拱形骨架采用C15混凝土现浇，净距3.0m×3.0m。骨架下部设置1.0m高脚墙基础，采用C15片石混凝土浇筑，脚墙上现浇1m长C15混凝土护脚。沿线路方向每15.02m设伸缩缝，缝宽0.02m，缝内用沥青麻筋全断面填塞，每隔100m设置0.6m宽的踏步，踏步采用C15混凝土现场浇筑。4.技术要求(1)混凝土采用拌和站集中拌和,用料的品种、规格、质量须符合设计及验标要求，配合比通过试验确定，严格按照计量施工。(2)混凝土拌合物应搅拌均匀，颜色一致，不得有离析和泌水现象。混凝土强度必须满足设计要求。(3)施工前修整好坡面，清除浮土，填补坑凹，使坡面大致平整。(4)砌筑基础应按设计要求挂线放样，基础顶面应平顺。(5)现浇混凝土骨架和空心砖应与边坡密贴，嵌入坡面深度符合设计要求，骨架流水面应平顺，表面应与坡面顺接。(6)自下而上铺设混凝土空心砖，铺设时应拿橡皮锤击打，不得使用铁锤等重物。(7)植物防护工程施工应根据植物的特性适时种植，避免在暴雨季节、大风和高温条件下施工。5.材料要求5.1混凝土现浇拱形骨架混凝土等级为C15、空心砖预制块混凝土等级为C25，原材料要求如下：(1)水泥：路基边坡防护施工用水泥采用普通硅酸盐散装水泥（陕西尧柏特种水泥有限公司蒲城分公司P.O42.5），每500t为一批，不足500t也按一批计，每批抽样试验一次。水泥进场须提供出厂合格证及编号。水泥的技术标准及检验方法应符合表5.1-1的规定。表5.1-1 水泥技术标准及检验方法序号检验项目技术要求检验方法1比表面积300350/kgGB/T80742凝结时间初凝45min，终凝600minGB/T13463安定性沸煮法合格GB/T13464强度详见GB175-2007表3GB/T1176715烧失量5.0%（P.O水泥）GB/T1766游离氧化钙1.0%GB/T1767MgO含量5.0%GB/T1768SO3含量3.5%GB/T1769氯离子含量0.06%JC/T42010碱含量0.8%GB/T176(2)粉煤灰：同厂家（蒲城电力实业有限责任公司）同编号粉煤灰每200t为一批，不足200t也按一批计，每批抽样试验一次。粉煤灰进场须提供出厂合格证及编号。粉煤灰的技术要求及检验方法应符合表5.1-2的规定。表5.1-2 粉煤灰的技术要求及检验方法序号检验项目技术要求检验方法1细度25%GB15962需水量化105%GB15963烧失量8.0%GB/T1764Cr含量0.02%JC/T4205含水量1.0%GB15966SO3含量3.0%GB/T1767CaO含量10%GB/T1768游离CaO含量1.0%GB/T176(3)矿粉：同厂家（西安德龙粉体工程材料有限公司）同编号矿粉每200t为一批，不足200t也按一批计，每批抽样试验一次。矿粉进场须提供出厂合格证及编号。磨细矿渣粉的技术要求及检验方法应符合表5.1-3的规定。表5.1-3 磨细矿渣粉的技术要求及检验方法序号检验项目技术要求检验方法1密度2.8g/cm3GB/T2082比表面积300350/kgGB/T80743流动度比95%GB/T180464Cr含量0.06%JC/T4205含水量1.0%GB/T180466SO3含量4.0%GB/T1767MgO含量14%GB/T1768烧失量3.0%GB/T17697d活性指数75%GB/T180461028d活性指数95%GB/T18046(4)细骨料：细骨料选定的是临潼新丰新源砂场生产的区中砂，含泥量为0.5%左右，进场后直接存储在混凝土拌合站骨料仓内，分已检和待检分别储存。连续进场的同料源、同品种、同规格的细骨料每400m3或600t为一批，不足上述数量也按一批计，每批抽样试验一次，其中有机物含量每3个月检验一次。含泥量和泥块含量不满足要求时应清除出场内，不得使用。细骨料的检验项目、技术要求及检验方法须符合表5.1-4的规定。表5.1-4 细骨料的检验项目、技术要求及检验方法序号检验项目技术要求检验方法1含泥量2.5%GB/T146842泥块含量0.5%GB/T146843云母含量0.5%GB/T146844轻物质含量0.5%GB/T146845有机物含量浅于标准色GB/T146846压碎指标25%GB/T146847吸水率2%GB/T146848坚固性8%GB/T146849硫化物及硫酸盐含量0.5%GB/T1468410Cr含量0.02%GB/T14684(5)粗骨料：粗骨料选定的是陕西蒲城卧龙山石料场510mm、1020mm碎石，含泥量0.3%左右，进场后直接存储在混凝土拌合站骨料仓内，分已检和待检分别储存。连续进场的同料源、同品种、同规格的粗骨料每400m3或600t为一批，不足上述数量也按一批计，每批抽样试验一次。含泥量和泥块含量不满足要求时应采用拌合站内洗石机进行冲洗，重新检验合格后方可使用。粗骨料的检验项目、技术要求及检验方法须符合表5.1-5的规定。表5.1-5 粗骨料的检验项目、技术要求及检验方法序号检验项目技术要求检验方法1针片状含量8%GB/T146852含泥量1%GB/T146853泥块含量0.2%GB/T146854岩石抗压强度母岩与砼强度比不小于1.5GB/T146855紧密空隙率40%GB/T146856有机物含量浅于标准色GB/T146857压碎指标值详见GBJ52-2006GB/T146858吸水率2%GB/T146859坚固性8%GB/T1468510硫化物及硫酸盐含量0.5%GB/T1468511Cr含量0.02%GB/T14685(6)减水剂：同厂家（山西黄河新型化工有限公司）、同编号、同出厂日期的减水剂每50t为一批，不足50t也按一批计，每批抽样试验一次。减水剂进场须提供出厂合格证及编号。聚羧酸系减水剂技术要求及检验方法应符合表5.1-6的规定。表5.1-6 聚羧酸系减水剂技术要求及检验方法序号检验项目技术要求检验方法1减水率25%GB80762含气量3.0%GB80763常压泌水率20%GB80764压力泌水率90%JC47351d抗压强度比170%GB807663d抗压强度比160%GB807677d抗压强度比150%GB8076828d抗压强度比140%GB80769凝结时间差-90至+120minGB807610Cr含量0.6%GB/T807711碱含量10%GB/T807712甲醛含量0.05%JG/T22313硫酸钠含量5.0%GB/T807714收缩率比110%GB8076(7)引气剂：同厂家（山西黄河新型化工有限公司）、同编号、同出厂日期的引气剂每5t为一批，不足5t也按一批计，每批抽样试验一次。引气剂进场须提供出厂合格证及编号。引气剂技术要求及检验方法应符合表5.1-7的规定。表5.1-7 引气剂技术要求及检验方法序号检验项目技术要求检验方法1减水率6%GB80762含气量3%GB80763泌水率比70%GB807641h含气量经时变化量-1.5%+1.5%GB80765抗压强度比3d95%GB80767d95%GB807628d90%GB80766凝结时间差终凝-90+120minGB8076初凝GB80767收缩率比125%GB80768相对耐久性（200次）80%GB8076928d硬化混凝土起泡间距系数300GB80765.2片石(1)片石厚度不小于15cm。(2)片石强度不应低于MU30。(3)片石应无裂纹、无水锈、无铁锈、无夹层且未被烧过，并应清洗干净
