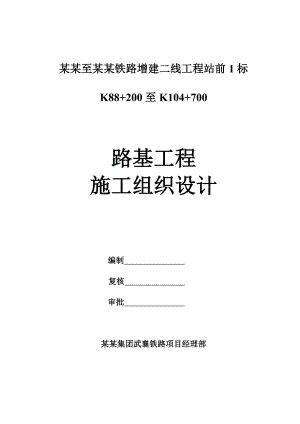

路基施工组织设计(K88 200~K104 700).doc

某某至某某铁路增建二线工程站前1标K88+200至K104+700路基工程施工组织设计编制 复核 审批 某某集团武襄铁路项目经理部目录1. 编制说明31.1 编制依据31.2 工程概况31.2.1 工程范围31.2.2 工程数量31.3 水文地质41.4 气象特征42. 施工总体方案52.1 组织机构52.2 施工队伍52.2.1 施工队伍安排52.2.2施工队伍任务划分62.2.3 劳动力进场计划62.3 主要工程材料62.4 主要施工机械、设备、检测仪器62.5 施工用水82.6 施工用电82.7 施工便道82.8 施工场地布置92.9 施工进度计划93. 施工方法及施工工艺103.1 施工准备103.1.1 测量放样103.1.2 材料试验103.1.3 试验段103.1.4 既有线防护103.2 地基处理113.2.1 原地面处理113.2.2 浅层地基处理113.2.3 粉喷桩133.2.4 CFG桩153.2.5 水泥稳定土挤密桩163.3 路堤填筑173.3.1 基床以下路堤173.3.2 基床底层193.3.3 基床表层203.3.4 填石路堤233.3.5 路堤边坡243.3.6 软土路堤动态观测243.4 路堑253.4.1 路堑开挖253.4.2 基床底层路堑263.4.3 基床表层路堑263.5 路基帮宽263.6 过渡段273.7 路基防护293.7.1 植物防护293.7.2 土工网护坡293.7.3 砌石防护293.8 路基排水303.9 取、弃土场303.9.1 取土场303.9.2 弃土场314. 施工保证措施324.1 施工质量保证措施324.1.1 质量目标324.1.2 质量管理机构324.1.3 质量保证体系324.1.4 质量管理制度354.1.5 质量保证措施374.1.6 出现质量缺陷的措施384.2 施工安全保证措施384.2.1 安全目标384.2.2 安全管理机构384.2.3 安全保证体系394.2.4 安全保证措施394.2.5 保证既有线安全措施404.2.6 遇到特殊情况时的应急预案434.2.7 安全奖罚制度434.2.8 安全事故报告制度444.3 施工工期保证措施444.3.1 工期目标444.3.2 保证工期的组织管理机构444.3.3保证工期的组织体系444.3.4保证工期的措施454.4 环境保护水土保持措施464.4.1 环保水保方案464.4.2 环保水保措施464.5 文物保护措施484.6 文明施工措施484.7 冬季施工措施484.8 雨季施工措施484.9 夜间施工措施49附表1路基工程施工进度计划横道图50附图1路基工程施工场地布置图511. 编制说明1.1 编制依据某某至某某铁路增建第二线工程部分站前线下1标实施性施工组织设计；沪汉蓉通道某某至老河口东段改建工程施工图设计-路基施工图；施工现场施工环境条件及资源供应条件信息。1.2 工程概况1.2.1 工程范围本工程为改建沪汉蓉通道某某至某某增建二线站前线下工程标段，本路基单位工程由K88+200至K104+700，全长16.5km。其中与既有线并行9.1km，双线绕行7.4km。1.2.2 工程数量本工程主要工程量见表1.1。表1.1主要工程数量表序号项目名称单位数量备注1地基处理抛填片石m3429442粉喷桩m/根196535/507493挤密桩m/根139377/590014CFG桩m/根183130/169815换填渗水土m3358156基床以下路堤路拌石灰改良土m31002667级配砂砾石过渡段m3159679基床场拌石灰改良土底层m321692910级配砂砾石表层m37728811路堑挖土方m315215512路基防护干砌片石m3793613浆砌片石m3851114经编土工格栅m23659315立体植被网m21375316种草m241610路基排水浆砌片石m37188C20混凝土m312581.3 水文地质（1）地形地貌沿线为江汉平原一级阶地，地势较平缓，部分为岗丘及间谷地地貌，岗丘较缓，相对高差07米。多辟为旱地、水田及水塘。既有线路堤两侧坡脚多为既有线路基取土坑，常年积水。（2）地层岩性表层为alQ4淤泥质黏土，粉质黏土，灰色深灰色，软塑流塑，厚0.72.4m，下为粉质黏土，褐黄色，硬塑，34m；表层为alQ4粉土，褐黄色，厚1.62.4m，下为alQ3粉质黏土，褐黄色，硬塑，厚大于3m；表层为alQ4淤泥质黏土，灰色深灰色，软塑流塑，厚0.52m，下为粉土，褐黄色，潮湿稍密，厚大于3m；表层为al+plQ4淤泥，灰色深灰色，软塑流塑，厚0.82m，下为粉土，褐黄色，稍密中密，稍湿厚大于3m。（3）水文阶地地表水较发育，主要为水塘水，岗丘及较平缓处地下水水量不丰富，埋深一般大于2m，岗间谷地地下水较发育，主要为孔隙潜水，埋深一般12m。1.4 气象特征沿线地区属亚热带季风气候，全年气候温和多雨，年平均气温1516。初夏（67月上旬）雨量集中，易发洪水，盛夏（78月）高温炎热，时有特大暴雨发生，24小时最大暴雨量可达300410mm。年平均降雨量为9001250mm，夏季雨量占全年50%以上。沿线最多风向除58月份以南风及东风为主外，其余多为北风及西至西北风。2. 施工总体方案2.1 组织机构某某集团某某至襄攀铁路增建二线工程1标项目经理部云梦指挥所经理：安质环保室负责人 工程技术室负责人 试 验 室负责人 测 量 班负责人 计 划 室负责人 物资设备室负责人 施工调度室负责人 综合办公室负责人 技术员图2.1施工组织管理机构图路基十二队、路基十二队质检员安全员试验员统计员测量员各班组长材料员根据某某至某某铁路增建第二线工程站前线下1标实施性施工组织设计总体安排，由某某集团武襄铁路项目部云梦指挥所负责本单位工程的施工管理，施工组织管理机构及主要负责人见图2.1。2.2 施工队伍2.2.1 施工队伍安排根据某某至某某铁路增建第二线工程部分站前线下1标实施性施工组织设计的总体安排，本单位工程安排路基十一队、路基十二队施工。各施工队设队长、副队长各1人，技术员2人，质检员2人，安全员2人，试验员2人，测量员2人，计划员1人，材料员2人。本工程的劳动力安排见表2.1。表2.1本工程劳动力安排表序号工种类别路基十一队（人）路基十一队（人）合计1砌石工80701502电工2243机械司机2520454电焊工2245汽车司机60601206起重司机2247桩基司机2020408桩基工3030609杂工202040小计2412264672.2.2施工队伍任务划分根据某某至某某铁路增建第二线工程部分站前线下1标实施性施工组织设计的总体安排，K88+200K95+000段路基由路基十一队负责施工，K95+000K104+700段路基由路基十二队负责施工。2.2.3 劳动力进场计划各施工队根据施工进度安排和工程进展情况分期分批进场。施工人员分三批陆续到达现场，第一批施工队管理人员、技术人员及部分施工队人员60人2005年5月20日前到达施工现场，进行交接桩及复测、征地拆迁、修建施工便道及临建工作；第二批施工人员200人2005年6月20日前到达施工现场，进行地基处理工程施工；第三批施工人员2005年7月10日前到达现场，进行各分项工程主体的全面展开，进入施工高峰期。2.3 主要工程材料根据某某至某某铁路增建第二线工程部分站前线下1标实施性施工组织设计的总体安排，本单位工程主要材料钢材、水泥等外来料以及砂、石料、石灰等地材均由项目经理部物资部门统一招标采购，根据需要直接运至各工点。取土场拟设在云梦曾店，距GDK89+864平交道口9120m。本工程所需主要工程材料见表2.2。2.4 主要施工机械、设备、检测仪器根据某某至某某铁路增建第二线工程站前线下1标实施性施工组织设计的总体安排，本单位工程所需混凝土拌合设备、钢筋加工设备、木材加工设备、混凝土运输车、混凝土构件预制采用云梦立交桥及好石河大桥工程的机械、设备、预制场，另设改良土及级配砂砾石拌合站各1个；主要常规试验由项目部中心试验室完成，本单位工程只配备部分检测仪器；考虑到施工道路较松软，运输工具拟采用中小吨位的汽车，其他拟用于本工程的主要机械、设备见“本工程主要机械、设备和仪器表”。 表2.2本工程主要材料数量表序号材料名称单位数量备注1PO32.5水泥t217172钢材t13.23土工布m2362854土工膜m2698825土工格栅m2365936砂m3172267碎石m330911砂砾石m3932558片石m3625779石灰t36160本工程的主要机械、设备和仪器表序号机械、设备、仪器名称功率或型号能力单位数量备注一土方机械1挖掘机1.0m3台42装载机 3m3台43推土机 T160台44平地机180kw台25振动压路机18t台26多功能振动夯ZD-6台47稳定土场拌设备400t/h套28稳定土路拌机WB25K台49级配砂砾石拌合设备500 t /h套210粉喷桩机HP-5A套411长螺旋钻孔机（CFG桩）KL-18台412空压机16m3/min台613履带式插板机台214自卸车15t辆2015自卸车8t辆2016洒水车6m3辆217发电机75KW台6二试验、检测仪
