落地式脚手架施工方案3.doc

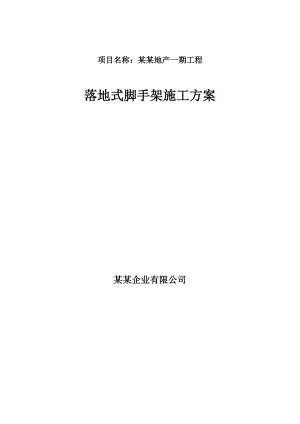

项目名称：某某地产一期工程落地式脚手架施工方案某某企业有限公司项目名称：某某地产一期工程落地式脚手架施工方案编制单位： 编 制： 项目审核： 编制日期： 审批单位： 工程技术部： 总工程师： 审批日期： 目 录1 编制依据12 工程概况22.1 工程总概况23 落地式脚手架设计33.1 落地式脚手架选型33.2 脚手架选材33.3 脚手架设计统一参数33.4 脚手架的平面及竖向布置53.5 落地式脚手架设计验算说明和分类64 施工工艺技术84.1 脚手架搭设技术参数84.2 脚手架架体搭设构造84.3 脚手架材质及规格要求104.4 脚手架的搭设124.5 脚手架的拆除134.6 脚手架的检查与验收145 施工安全保证措施155.1 组织保证155.2 安全保证措施166 计算书186.1 计算依据：186.2、脚手架参数186.3、荷载设计186.4、纵向水平杆验算206.5、横向水平杆验算226.6、扣件抗滑承载力验算246.7、荷载计算246.8、立杆稳定性验算266.9、连墙件承载力验算276.10、立杆地基承载力验算281 编制依据1.1 国家规范1.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；2.建筑结构荷载规范GB50009-2012；3.建筑施工安全检查标准JGJ59-2011；4.混凝土结构设计规范GB50010-2010；5.钢结构设计规范GB50017-2003；6. 钢丝绳夹GB/T5976-2006；7. 钢管脚手架扣件GB15831-2006；8.碳素结构钢GB/T 700-2006。1.2 管理办法及规章制度1. 危险性较大的分部分项工程安全管理办法建质200987号；2. <危险性较大的分部分项工程安全管理办法>实施细则粤建质201113号。2 工程概况2.1 工程总概况2.1.1参建单位本工程的各参建单位如表2.1。表2.1 工程参建单位序号项目内容1工程名称某某地产一期2工程地址南沙区港前大道3建设单位广州南沙开发建设有限公司4设计单位深圳大学建筑设计研究院5监理单位广州建筑工程监理有限公司7施工总承包某某企业有限公司2.1.2建筑概况某某地产一期项目位于虎门大桥南侧，占地面积24752.1，总建筑面积73856m2，本项目含A区商业和B区住宅两个部分， A区主要由精品酒店，公寓， 滨海风情商业街等主要元素构成， B区为6个核心居住区。建筑最大高度为28.7m；标准层层高：3m ；2.1.2结构概况本项目A区只有部分地下室，地上8层，B区地下一层地上48层，为框剪结构。结构使用年限为50年，工程建筑场地为级。落地式脚手架计算时所有楼栋都按8层高度28.7m计算。3 落地式脚手架设计3.1 落地式脚手架选型本工程落地式脚手架选用扣件式钢管脚手架。3.2 脚手架选材本工程脚手架工程选材如表3.2-1所示。表3.2-1 脚手架选材表序号构件材料规格1立杆、水平杆、剪刀撑、连墙件钢管48×3.02直角扣件、旋转扣件、对接扣件锻铸铁483脚手板冲压钢脚手板4挡脚板木挡脚板厚18mm，高180mm5安全网密目式安全网2300目3.3 脚手架设计统一参数3.3.1 脚手架搭设设计参数落地式脚手架搭设参数见表3.3-1。表3.3-1 脚手架架体搭设统一参数脚手架设计类型结构脚手架，装修脚手架脚手板设计荷载(kN/m2)3，2同时施工作业层数1，1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型48×3脚手架架体高度H(m)31脚手架沿纵向搭设长度L(m)56立杆步距h(m)1.8立杆纵距或跨距la(m)1立杆横距lb(m)0.8内立杆离建筑物距离a(m)0.35双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)25双立杆受力不均匀系数KS0.63.3.2 荷载参数1.恒载、活载荷载参数表3.3-2 荷载参数表脚手板类型冲压钢脚手板脚手板自重标准值Gkjb(kN/m2)0.3脚手板铺设方式1步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式1步1设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式6跨1设结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区广东广州市安全网设置全封闭基本风压0(kN/m2)0.65风荷载体型系数s1.4风压高度变化系数z(连墙件、单立杆、双立杆稳定性)1.06，0.796，0.65风荷载标准值k(kN/m2)(连墙件、单立杆、双立杆稳定性)0.965，0.724，0.5922.风荷载计算参数广州地区重现期10年的基本风压值为0.5 kN/m2；密目式安全网挡风系数=0.96则全封闭墙的脚手架风荷载体型系数S=1.3=1.3×0.96=1.254；风压高度变化系数：落地式脚手架架体取离地高度5m位置，悬挑式脚手架架体取架底位置；连墙件的风压高度变化系数取架顶位置，风压高度变化系数按C类地面粗糙度取值。3.3.3 材料物理力学参数材料物理力学参数见表3.3-3。表3.3-3 材料物理力学参数及说明构件材料规格物理力学参数及说明立杆、水平杆Q235普通钢管48×3.0物理参数：截面积A=424mm2、惯性矩I=10.78cm4、回转半径i=1.59cm、截面抵抗矩W=4.49cm3、抗压强度f=205N/mm2、抗剪强度=125N/mm2、弹性模量E=2.06×105N/mm2、自重g=0.033kN/m。脚手板冲压钢脚手板自重g=0.109kN/m2，考虑施工中砼浆的裹附等因素，实际自重取g=0.2kN/m2。挡脚板模板180mm×18mm自重g=0.015kN/m安全网密目式2300目自重g=0.01kN/m2扣件铸铁扣件直角扣件、对接扣件、旋转扣件直角扣件抗滑承载力：单扣件为8kN；双扣件按0.8折减，取12kN。3.4 脚手架的平面及竖向布置立面图侧面图3.5 落地式脚手架设计验算说明和分类3.5.1 本工程脚手架设计的验算采用手算，计算过程严格按规范进行。验算思路为：计算出一个架体搭设参数下最高允许搭设的高度，实际搭设的架体高度小于允许搭设高度即满足要求。3.5.2 脚手架架体验算分类根据脚手架的平面和立面布置，脚手架架体验算分类如表3.5-1所示，所有验算分类的架体高度和架底离地高度均取同类型中的最大值，为偏于安全的分类。表3.5-1 落地式脚手架最高架体验算表序号允许搭设最大高度实际搭设最大高度架底离地高度卸载措施纵距横距步距131m31m0m不卸载1.5m0.8m1.5m3.5.3 连墙件验算分类连墙件验算分类见表3.5-2所示。表3.5-2 连墙件验算分类分段位置连墙件设置方式受荷高度hw(m)受荷宽度lw(m)25m以下楼层每层两跨单扣件332531m楼层每层两跨双扣件334 施工工艺技术4.1 脚手架搭设技术参数脚手架搭设技术参数详见表3.3-1，此处不再赘述。4.2 脚手架架体搭设构造4.2.1纵向水平杆、横向水平杆、脚手板1.纵向水平杆的构造应符合下列规定：（1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接，并符合下列规定：1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（图4.2-1）；图4.2-1 纵向水平杆对接接头布置2）本工程使用冲压钢脚手板，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图4.2-2）； 图4.2-2 纵向水平杆横向间距3）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。2.横向水平杆的构造应符合下列规定：（1）使用冲压钢脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上；（2）主节点处设置的横向水平杆，用直角扣件扣接且严禁拆除。3.脚手板的设置应符合下列规定：（1）首层隔离层和作业层脚手板应铺满、铺稳，距离墙面120150mm。严禁留探头长度>150mm的探头板；（2）冲压钢脚手板应对接平铺，四角用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上。4.2.2立杆和连墙件1.每根立杆底部宜设置底座或垫板（落于楼板上且超过24m的脚手架下必须设置垫板），对悬挑式脚手架，在型钢上的立杆位置焊接短钢筋以固定立杆。2.脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距立杆底端不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3.立杆的接长必须采用对接扣件连接，其连接应符合以下规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开位置不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。4.立杆顶端栏杆应高出女儿墙上端1m，高出檐口上端1.5m，高出楼层作业面1.2m。5.立杆必须用连墙件与建筑物进行刚性连接，连墙件宜呈水平设置，且应尽量靠近大横杆与立杆交点位置。6.连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm。4.2.3剪刀撑与横向斜撑1.剪刀撑的接长宜采用搭接，搭接
