联络通道及废水泵房施工方案修改终板.doc

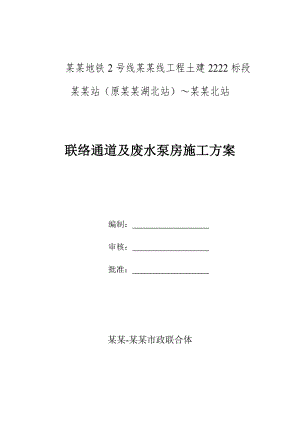

某某地铁2号线某某线工程土建2222标段某某站（原某某湖北站）某某北站联络通道及废水泵房施工方案编制： 审核： 批准： 某某-某某市政联合体目 录1 编制说明11.1工程概况11.2工程地质及水文地质11.3 工程设计22 联络通道施工总体安排42.1联络通道施工的特点，重点分析42.2联络通道施工方案52.3施工资源配置计划62.4施工现场规划23 总体施工程序23.1施工流程23.2施工准备33.3施工步骤及方法44 结构施工技术措施204.1钢筋工程204.2模板工程224.3混凝土工程235 联络通道施工监测245.1监测组织245.2监测项目及监测仪器255.3监测方法256 联络通道施工保证措施266.1施工技术保证措施266.2施工质量保证措施266.3施工安全保证措施287 文明施工保证措施307.1 组织保证措施307.2环境保护措施301 编制说明1.1工程概况某某地铁2号线某某线工程土建2222标段某某湖某某北区间，采用盾构法施工，区间于左线ZDK21+300.358（右线YDK21+292.702）设置一个联络通道及废水泵房，位于现状侨香路下，部分位于绿化带内，如图1-1。图1-1 联络通道平面布置图1.2工程地质及水文地质1.2.1工程地质香香区间联络通道地层自上而下主要为：<1-1>素填土(Q4ml)、<8-2>砾质粘土(Qel)、<8-3>砾质粘土(Qel)、<9-1>全风化花岗岩(53)、<9-2-1>强风化花岗岩(53)。其中<1-1>素填土由粘性土夹少量砾砂、石块组成，结构松散至稍密，表层为混凝土；<8-2>砾质粘土(Qel)为可塑状，质地不均匀，含少量石英砾，由下伏花岗岩残积而成，岩芯呈土柱状，遇水软化、崩解；<8-3>砾质粘土(Qel) 为硬塑状，质地不均匀，含较多石英砾，由下伏花岗岩残积而成，岩芯呈土柱状，遇水软化、崩解；<9-1>全风化花岗岩(53) 岩石风化强烈，原岩结构可辨析，岩芯呈坚硬土柱状，遇水软化、崩解，矿物成分除石英质残留外，其他已基本风化呈土状；<9-2-1>强风化花岗岩(53)岩石风化强烈，岩芯呈砂土状、坚硬土柱状，风化不均匀，夹约5%角砾状碎石，手可折断，遇水软化崩解。1.2.2水文情况岩层裂隙水较发育，但广泛分布在花岗岩的中强风化带、构造节理裂隙密集带中。富水性因基岩裂隙发育程度、贯通度、胶结程度、与地表水源的连通性而变化，主要由大气降水、孔隙潜水为主，地下水水位高程在18.60m18.65m，局部地段微承压。图1-2 香香区间联络通道地质横断面图1.3 工程设计香香区间联络通道中心里程实际位于ZDK21+300.358YDK21+292.702,联络通道洞门尺寸为1.8m×2.1m,消防洞门尺寸为0.9m×2.1m，（通道两端各两个），如图1-3、1-4所示。联络通道由左线向右线单向开挖。开挖采用喷锚构筑法施工，并采用地面旋喷桩加固及洞内全断面注浆加固辅助施工，支护体系主要由初期支护和二次衬砌组成，其中初支与二衬间设全封闭防水隔离层，如图1-5支护断面图所示。 图1-3 联络通道结构平面图图 1-4 联络通道及废水泵房结构平面图图1-5 联络通道及废水泵房支护断面图2 联络通道施工总体安排2.1联络通道施工的特点，重点分析2.1.1工程特点（1）联络通道施工时，须从盾构隧道左线为工作面向右线隧道开挖。（2）联络通道处开管片前应通过注浆孔向接口处进行注双液浆加固处理，并抽芯取样，达到设计要求后方可开洞。（3）联络通道开洞前，应对盾构隧道采用临时钢支架支护，以防止开洞引起管片变形过大及破坏。（4）打开管片后应尽快施作洞口环框梁，再进行联络通道施工。（5）初支背后应预埋注浆管，及时压注水泥浆，以减少隧道变形及地面沉降。（6）联络通道初支施工完成后方可进行废水池开挖作业；废水池开挖前需在井口施作钢筋砼锁口圈梁。（7）废水泵房应平面分部开挖，且一次开挖深度不超过1m，避免引起已完成的联络通道过大沉降。（8）开洞前，必须由隧道向联络通道打设超前预注浆小导管，以确保施工安全。（9）通道与左右线连接处的第一环小导管长度不小于5米，且注双液浆液达到设计要求后，方可进行开洞施工。（10）二者连接处(空间立体交叉处)的空间结构受力复杂，有一定程度的应力集中现象，且盾构隧道和联络通道的沉降在此叠加，因此，该部位是结构的薄弱环节。施工不当会造成过度沉降，坍塌等危害，要时刻做好监测工作，若有异常情况发生，立即汇报项目部。2.1.2工程难点及解决方案（1）区间联络通道处地层加固联络通道施工前，应先对联络通道上下2m范围内地层进行地面旋喷加固及洞内预注浆加固，必须在保证地层加固达到设计要求且临时钢支架架设后方可进行盾构管片的切割作业。（2）区间右线联络通道开洞处于现状侨香路下，交通繁忙，无实施地面旋喷桩加固条件，采用洞内预注浆（水泥-水玻璃双液浆）加固，如无法达到加固效果，则要求复注浆。（3）联络通道断面小，施工空间小，应做好结构防水，特别是节点处防水。2.2联络通道施工方案联络通道（泵房）施工步骤:（1）通道与左线隧道接口处地层的地面旋喷桩加固，先于盾构通过完成；（2）在区间隧道与联络通道接口处的6环管片内采用临时钢支架加强；（3）管片打孔，打设长导管预注浆，并进行拱部及开洞管片范围内地层预注浆，开管片；（4）超前地层注浆，开挖并施作初期支护和洞口环框梁（不可遗漏预埋DN250钢套管），初期支护每闭合成环一定距离后，进行初衬的背后注浆，（5）完成通道开挖及初期支护，割除加长导管外露部分；（6）待通道初支稳定后，开挖废水泵房并完成初期支护及防水层；（7）进行废水泵房及通道底板二次衬砌施工，施作通道防水层；（8）进行联络通道二次衬砌施工，施作防火门门框墙。2.3施工资源配置计划2.3.1劳动力安排序号工种名称人数备 注序号工种名称人数1焊工2施工管片支撑架7电工22起重工1施工管片支撑架8砼工33砼切割工4仅切割两个洞门管片9喷射砼工84钢筋工410工班长25掘进工8通道开挖、架格栅、喷砼11安质员16普工212防水工42.3.2投入本工程的施工设备机械名称规格型号额定功率(kW)或容量(m3)吨位(t)数 量(台)新旧程度(%)小计其 中拥有新购租赁搅拌机JZC-35020kW1175砼喷射机TK96115kW1175浆液搅拌机NJ-60010kW1170注浆泵ZJB5010kW1190交流电焊机BX1-50022kW2290钢筋切断机GQ5020kW1190钢筋弯曲机GW5020kW1190气焊气割设备氧气-乙炔2290振捣器HZ2502.5kW1195空压机7.5kW3m333100风镐33802.3.3主要材料供应计划1、主要材料供购方式1)钢材及商品混凝土：与业主审批备案的钢材及混凝土供应商签定供应合同，并根据施工进度安排，做好钢材及混凝土供应计划及现场进货检验。2)除钢材、商品混凝土及防水材料等以外的主要材料供应方式，按招标文件的相关规定以及业主、监理的相关规定原则进行采购。2、主要材料现场使用管理对进场的各种材料按相应的验收标准进行检验，不合格材料严禁使用。并负责取样送检到经中咨监理部门认可有资质的建筑材料试验站进行有见证送检试验。2.4施工现场规划联络通道出渣施工利用某某北站盾构井进行出碴，利用某某北站场地进行材料存放及材料加工等。2.4.1施工用水施工用水采用现有盾构隧道供水管路，从接水点采用100mm水管接入，用50mm和25mm水管引至场内各使用点。2.4.2施工用电施工用电采用现有盾构隧道的供电系统接到工地。2.4.3现场通讯主要管理人员需24小时保持电话开通，通道与地面配对讲机数部，供项目负责人及各作业班组联系使用。2.4.4现场消防措施采取定期及不定期的检查措施防止施工现场的临时工程与设施、以及在建或完工的永久工程和施工人员营地发生火灾，按照某某市政府规定，供应、安装消防设施、设备，经监理工程师批准，并经地方政府消防部门检查认可，使设备处于良好状态，随时可满足消防要求。健全消防组织机构，配备足够消防器材，并派专人值班检查。加强消防知识的宣传和对现场易燃易爆物品的管理，消除一切可能造成火灾、爆炸事故的根源，严格控制火源、易燃、易爆和助燃物。3 总体施工程序3.1施工流程联络通道施工工艺流程见图3-1。前期施工准备、测量放线左线隧道架设临时支撑左线隧道打孔双液浆加固切割左线砼管片开挖挂钢筋网、立钢架、喷早强砼废水泵房开挖并初支初支基面处理及验收通道及泵房二衬砼施工二衬砼基面处理及渗漏点堵漏图3-1联络通道施工流程图3.2施工准备1) 熟悉和审查施工图纸检查施工图纸是否齐全和完整、是否符合国家有关设计规范和施工规范的原则要求。针对本工程的特殊性，结合现场施工条件，研究施工图纸规定的施工方法、技术措施和施工程序的合理性、安全性和施工可行性，提出合理化建议，并及时将意见反馈给监理人员和设计人员，使施工设计更合理、更安全、更完善。检查施工图纸及其说明书的技术要求是否明确，前后是否一致、内容有无错误、遗漏和相互矛盾之处。明确本工程的关键工序和关键技术，采取科学的施工方法确保施工的安全和工程目标的实现。2) 原始资料调查 自然条件调查调查施工期间的气象情况，包括气温、降水量和地下水位变化规律，调查场地周边的地形、管线设施和地下障碍物的布置情况。 有关施工条件调查调查建材供应、交通运输、机械加工、机具供应等情况。3) 编制施工组织设计根据本工程的特点，按照施工图纸要求、结合浅埋暗挖工程经验，制定施工方案，进行施工技术交底。4）、做好施工测量，放线定位，准确定位通道方向，做好监测方案，埋设观测点并读取初始数值。5）、试验室做好施工配合比设计。6）、做好材料计划，准备好施工材料。7）、场地规划，供水、供电、供风线路铺设。8）、施工机械及人员的准备。3.3施工步骤及方法3.3.1联络通道处地层加固本工程某某湖某某北区间联络通道左线加固采用密排式600mm单管旋喷桩进行加固，桩相互咬合150mm，加固范围为壁状，尺寸为长7300mm，宽3000mm，旋喷桩加固范围为从联络通道上2m至联络通道下1m；右线在现状侨香路下，交通繁忙，无法实施地面加固，故从洞内采用水泥水玻璃双液浆进行全断面加
