美术馆深基坑施工方案#天津#土方开挖方案.doc

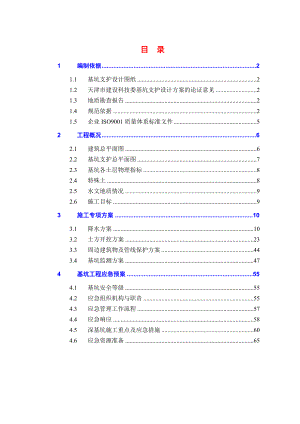

目 录1编制依据21.1基坑支护设计图纸21.2天津市建设科技委基坑支护设计方案的论证意见21.3地质勘查报告21.4规范依据21.5企业ISO9001质量体系标准文件52工程概况62.1建筑总平面图62.2基坑支护总平面图72.3基坑各土层物理指标82.4特殊土82.5水文地质情况92.6施工目标93施工专项方案103.1降水方案103.2土方开挖方案233.3周边建筑物及管线保护方案443.4基坑监测方案474基坑工程应急预案554.1基坑安全等级554.2应急组织机构与职责554.3应急管理工作流程574.4应急响应584.5深基坑施工重点及应急措施604.6应急资源准备65 1 编制依据1.1 基坑支护设计图纸降水井系统平面布置图（2010年6月11日）；降水井、观测井和减压井构造示意图（2010年6月11日）；围护桩平面布置图（2010年6月30日）；降水系统平面布置图（2010年6月30日）；第一步开挖平面示意图（2010年6月30日）；支撑系统平面图（2010年6月30日）；基坑支护剖面图一十三（2010年6月30日）；支护桩详图一、二（2010年6月30日）；降水井、观测井和减压井构造示意图（2010年6月30日）；支承柱详图一三（2010年6月30日）；帽梁、帽梁牛腿及砼支撑构件详图（2010年6月30日）；斜撑CH1A、CH1B、CH2A、CH2B、CH3、CH4详图（2010年6月30日）；对撑详图（2010年6月30日）；角撑详图（2010年6月30日）；1.2 天津市建设科技委基坑支护设计方案的论证意见关于对天津市文化中心博物馆、美术馆、图书馆基坑及周边地下车库支护方案论证意见的函（建设科技委【2010】017号）；1.3 地质勘查报告天津市勘察院编制的天津博物馆、天津美术馆、天津图书馆及周边地下车库项目岩土工程详细勘察报告（工号：K2009-0271 2009年10月）；1.4 规范依据中华人民共和国、行业和天津市政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准；中华人民共和国、行业和天津市政府颁布的有关法律、法规及规定；ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。主要国家标准一览表序号标准名称标准编号1建设工程项目管理规范GB/T50326-20012工程测量规范及条文说明GB50026-933建筑工程施工质量验收统一标准GB50030-20014岩土工程勘察规范GB50021-20015地下工程防水技术规范GB50108-20016建筑边坡工程技术规范GB50330-20027地下工程防水工程质量验收规范GB50208-20028建筑地基基础设计规范GB50007-20029建筑地基基础施工质量验收规范GB50202-200210喷射混凝土支护技术规范GB50086-200111混凝土结构设计规范GB50010-200212混凝土结构工程施工及验收规范GB50204-200213混凝土外加剂应用技术规范GB50119-200314建筑施工场界噪声测量方法GB12452-9015城市区域环境噪声标准GB3096-9316环境空气质量标准GB3095-199617城市建设档案著录规范GB/T50323-200118建设工程文件归档整理规范GB/T50328-200119钢结构设计规范GB50017-200320钢结构工程施工质量验收规范GB50205-200121建设工程施工现场供电安全规范GB50194-93主要工程建设行业标准及地方标准一览表序号标准名称标准编号1建筑基坑支护技术规程JGJ120-992灌注桩设计与施工及验收规程3建筑基坑工程技术规范YB9258-974建筑桩基技术规范JGJ94-20085建筑地基处理技术规范JGJ79-20026建筑桩基检测技术规程JGJ106-20037基桩低应变动力检测规程JGJ/T93-958基桩高应变动力检测规程JGJ106-979建筑与市政降水工程技术规范JGJ/T11-9810地下水检测规范SL183-200511建筑变形测量规程JGJ/T8-2712钢筋机械连接通用技术规程JGJ107-200313钢筋焊接及验收规程JGJ18-200314钢筋焊接接头试验方法标准JGJ/T27-200115超声法检测混凝土缺陷技术规程CECS21:200116钻芯法检测混凝土强度技术规程CECS03:200717建筑钢结构焊接技术规程JGJ81-200218建筑工程冬季施工规程JGJ104-9719建筑机械使用安全技术规程JGJ33-200120建筑施工安全检查标准JGJ59-9921施工现场临时用电安全技术规程JGJ46-200522工程网络计划技术规程JGJ/T121-9923岩土工程技术规范DB29-20-200024建筑基桩检测技术规程DB29-38-200225钻芯法检测混凝土强度技术规程DB/TJ08-002-9826建筑基础设计规范DGJ08-11-199927地基处理技术规范DBJ08-40-9428基坑工程设计规程DBJ08-61-9729天津市建设工程文件归档整理规程DB29/T-86-2004主要法律、法规和规范性文件一览表序号法规和规范性文件名称文号1中华人民共和国建筑法国家主席令第91号2中华人民共和国合同法国家主席令第15号3中华人民共和国安全生产法国家主席令第70号4中华人民共和国环境保护法国家主席令第22号5建设工程安全生产管理条例国务院令第393号6建设工程质量管理条例国务院令第279号7安全生产许可证条例国务院令第397号8工程建设标准强制性条文建设部 2002219号文9房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建设部2000211号文10建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法 危险性较大工程安全专项施工方案编制及专家论证审查办法建质2004213号11危险性较大的分部分项工程安全管理办法建质200987号12天津市建设工程文明施工管理规定天津市人民政府令第100号13天津市建设工程施工安全管理天津市人民政府令第71号14天津市建设工程施工现场文明施工管理标准建质安20041511号15天津市安全生产管理规定市人大常委公告（第十六号）1.5 企业ISO9001质量体系标准文件企业质量体系标准文件一览表序号文件名称文件编号1质量管理手册ZJS.MS101-20052环境管理手册ZJS.MS102-20053职业健康安全管理手册ZJS.MS103-20054程序文件及其支持性文件ZJS.MS201-225-20055我司其它有关总承包管理、质量管理、安全管理、文明施工管理规定2 工程概况2.1 建筑总平面图美术馆天津市文化中心建筑总平面图天津市美术馆工程位于天津市河西区平江道与越秀路交口。建筑设计概况美术馆层数总建筑面积地上四层地下一层总高度30m建筑面积36534m223800m212734m2结构形式钢框架支撑结构，基础桩筏板基础本工程基坑东侧50m为中华大剧院，南侧距离平江道约30m，南侧50m处为居民楼，5层砖混结构，西侧临近越秀路，距离自然博物馆约50m，基坑北侧50m处为指挥部办公区，为二层框架结构。基坑西侧20m处埋有市政管线。2.2 基坑支护总平面图天津市美术馆为一个基坑支护体系。南侧支护为支护桩止水帷幕（双轴搅拌桩）钢斜撑，北侧为卸土放坡止水帷幕（双轴搅拌桩）。（具体见下支护平面图）北侧止水帷幕（双轴搅拌桩）南侧止水帷幕（双轴搅拌桩） 2.2-1美术馆基坑支护平面图2.3 基坑各土层物理指标各土层物理指标地层编号标 高(m)岩 性fak（kPa）1b素填土801c2冲填土（由淤泥质土、粉质粘土组成）802淤泥503a人工填土（或坑底淤泥）底界-3.00粉质粘土1203b粉土1304a-3.00-6.00粉土
