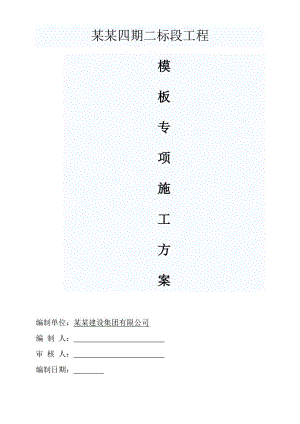

某某四期二标段工程模板专项施工方案编制单位：某某建设集团有限公司编 制 人： 审 核 人： 编制日期： 第一节 编制依据 建筑结构荷载规范（GB50009-2001）中国建筑工业出版社； 混凝土结构设计规范（GB50010-2002）中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范（GB50017-2003）中国建筑工业出版社；建设工程安全生产管理条例；重庆市建筑管理条例；建筑施工安全检查标准（JGJ59-91）；建筑施工高处作业安全技术规范（JGJ80-91）；建筑施工扣件式钢管脚手架安全技术规范（JGJI30-2001）；建筑工程预防高处坠落事故若干标准；重庆市建筑工地文明施工标准；逸静·花开香地C、D标段2#、3#、7#楼施工图经审定的某某建设集团有限公司编制的某某四期二标段工程，4#、5#楼、车库及商业，施工组织设计，安全文明、施工方案、施工合同等文件。 第二节 工程概况 首金·美利山项目四期二标段工程,位于重庆市北部新区翠渝路55号，本工程包括4#楼、5#楼两栋高层住宅楼和商业及地下车库。总建筑面积为64000m2。4#楼层数为33/-4F，建筑类别为一类高层住宅，结构形式为钢筋砼剪力墙结构，建筑面积为15430.6m2；5#楼层数为25/-3F，建筑类别为一类高层住宅，结构形式为钢筋砼剪力墙结构，建筑面积为17370.42m2；地下车库为一层，建筑类别地下车库，结构形式为钢筋砼剪力墙结构，建筑面积为4868.25m2；商业为四层建筑，结构形式为钢筋砼框架结构，建筑面积为6765.359，层高为5.1M。4#楼、5#楼主体结构15层工期控制在92天完成；主体结构22层工期控制在151天完成；屋顶及机房花架21天完成.总工期518天。本工程由重庆首金房地产开发有限公司投资建设，重庆卓创国际工程设计有限公司设计，北京中大地工程勘察设计研究院有限公司地质勘察，北京金海城工程监理有限公司监理，某某建设工程有限公司组织施工；由陈明亮担任项目经理，邓学渊担任技术负责人。 第三节 方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分的考虑了以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合市文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案： 梁模板(扣件钢管架)，板模板(扣件钢管架)，墙模板。 第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。梁模板(扣件钢管架) 面板采用18.000mm胶合面板50×100木方（内楞）现场拼制，圆钢管48×3.0（外楞）支撑，采用可回收m12对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3钢管。板模板(扣件钢管架) 采用18mm厚胶合面板，板底采用50mm×100mm方木支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3钢管。墙模板 采用18mm厚竹胶合板，木方和钢管作楞，配套穿墙螺栓m14使用。竖向内楞采用50×100 木方，水平外楞采用圆钢管48×3.0。加固通过在双钢管处打孔拉结穿墙螺栓用"3"型卡子固定在双钢管上。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。 第五节 模板安装1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 12、相邻模板之间高低差 13、模板平整度 24、模板平面尺寸偏差 ±32、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。3、±0000以下模板安装要求 （1）底板模板安装顺序及技术要点 垫层施工完毕后进行模板安装， 积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。 （2）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （3）梁模板安装顺序及技术要点 （4）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。4、±0.000以上模板安装要求 （1）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （2）梁、板模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装梁、板模板前，要首先检查梁、板模板支架的稳定性。在稳定的支架上先根据楼面上的轴线位置和梁控制线以及标高位置安置梁、板的底模。根据施工组织设计的要求，待钢筋绑扎校正完毕，且隐蔽工程验收完毕后，再支设梁的侧模或板的周边模板。并在板或梁的适当位置预留方孔，以便在混凝土浇筑之前清理模板内的杂物。模板支设完毕后，要严格进行检查，保证架体稳定，支设牢固，拼缝严密，浇筑混凝土时不涨模，不漏浆。 （3）梁模板安装顺序及技术要点 （4）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。5、模板构造 梁模板(扣件钢管架) 1、梁侧模板采用木方作为内楞间距167mm，钢管作为外楞间距1000 mm，采用可回收的m12普通穿墙螺栓加固在梁中水平间距1000 mm，梁底采用步步紧，梁模板采用18mm胶合面板作为面板，梁底支撑间距100mm。支承为48×3钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向1m，梁两侧立杆间距0.7m，步距1.5m。 2、梁模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据梁跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm； （4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°） 板模板(扣件钢管架) 1、楼板模板采用50mm×100mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为撑系统，脚手架排距1m，跨距1m，步距1.5m。 2、楼板模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4 开间不考虑起拱，4L6起拱10mm，6 的起拱15mm； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以后按900mm 和1200mm 的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。 墙模板 竹胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用50×100 木方间距300mm，水平外楞圆钢管48×3.0间距500mm。加固通过背楞上打孔拉结穿墙螺栓水平间距600mm，竖向间距500mm，斜向支撑用钢管中下三道进行间距600 mm加固以保证其稳定。地下室外墙用m14对拉螺栓带止水片，端头带小木块限位片，以防地下水沿对拉螺栓渗入
