绵阳市老活动中心基坑支护与降水工程施工组织方案最终版.doc

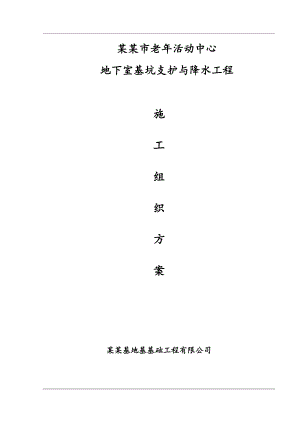

某某市老年活动中心地下室基坑支护与降水工程施工组织方案 某某基地基基础工程有限公司某某市老年活动中心地下室基坑支护与降水工程施工组织方案 审定： 审核： 校 核： 编 制： 某某建筑工程有限公司目 录一、编制依据- 4 -二、工程概况- 4 -三、项目组织机构及职责划分- 7-四、施工部署与施工准备- 12-五、施工方案- 17 -六、施工进度安排- 32 -七、施工质量保证措施- 33 -八、成品（半成品）保护措施- 33 -九、安全文明施工保障措施- 33 -十、雨季施工措施- 48 -十一、拟投入的施工机械设备- 49 -十二、施工监测- 34 -十三、施工应急预案- 46 -某某市老年活动中心地下室基坑支护与降水工程施工组织方案一、编制依据 1、某某市老年活动中心地下室基坑支护与降水工程设计某某市华恒建筑勘测设计有限公司某某市老年活动中心岩土工程勘察报告深圳市工勘岩土工程有限公司某某市老年活动中心地下室结构设计图泛华建设集团有限公司2、本工程相关的参考资料及施工现场踏勘所获得的资料。3、公司类似工程项目施工经验和技术资料。本公司现有可投入工程的施工技术力量和机械设备。4、主要用到的规范、规程、标准建筑基坑工程监测技术规范 (GB50497-2009)建筑地基基础施工质量验收规范 (GB50202-2002)建筑基坑支护技术规程 （JGJ120-2012）建筑桩基技术规范 （JGJ94-2008）钢筋焊接及验收规程 (JGJ18-2003)混凝土结构工程施工质量验收规范 (GB50204-2002)建筑工程施工质量验收统一标准 (GB50300-2001)工程测量规范 （GB50026-2007）施工现场临时用电安全技术规范 （JGJ46-2005）建筑机械使用安全技术规程 （JGJ33-2012）二、工程概况1、工程概述拟建某某市老年活动中心由3幢(3-12F)建筑构成，均采用框架结构、独立柱基，设1层整体地下室。设计±0.000绝对标高454.70米,抗水板顶标高449.8米(-4.85米),基坑独立基础按0.5米计算,基底埋深-5.8米(448.9米)，其中抗水板厚为300mm，基础垫层厚度均按0.1m考虑。拟建场地地形较为平坦，最低地面高程454.09m，最高地面高程454.70m，平均地面高。综上所述：开挖后形成地下室总周长282.5米，深度为5.15.7米的土质深基坑。根据某某市老年活动中心地下室基坑支护与降水工程设计基坑支护拟采用土钉支护、排桩方案，降水采用管井+明排结合方式。 主要工程量统计如下：项目名称单位工程量备注降水井m235.014口排桩m208.026根基坑肩网喷432.66土钉支护网喷1277.06桩间网喷175.962、场地地形地貌拟建工程场地地处涪江右岸，地貌类型属第四系现代河流一级阶地，场地地形较为平坦，最低地面高程454.09m，最高地面高程454.70m，相对高差0.61m。3、场区地层构成及特征拟建场地上部覆盖层由杂填土(Q4ml)、第四系全新统河流相冲积层(Q4al)之粉土、砂土、卵石等组成, 下伏基岩主要为白垩系剑阁组(K1jn)泥岩。 1) 杂填土：杂色，湿，松散状态。主要由建筑垃圾、生活垃圾、粉土、粘性土、砂土、卵砾石等组成，层厚0.502.20m，场地内大部分地段分布，为新近堆积土，堆积时间小于5年。2) 粉土：灰色、灰黄色，湿，中密密实状态。夹薄层粉细砂，部分地段含少量氧化铁斑点，不易搓成土条。顶板埋深0.501.70m，层厚1.002.40m ，以层状、透镜体状广泛分布于场地内。3) 粉砂：灰白青灰色，湿，松散状态。主要成分为石英、岩屑、暗色矿物及云母等，略含泥，部分地段夹薄层粉土及细砂。顶板埋深1.802.40m，层厚0.301.10m，呈层状、透镜状分布于场地内部分地段。4) 卵石：灰色青灰色，成分以砂岩、花岗岩、闪长岩为主，次为石英岩、灰岩、泥岩等。颗粒圆状次圆状，分选性一般，微风化为主，少量中等强风化。被各粒级砂土和圆砾充填。全场地分布，按其颗粒组成、充填物含量、密实程度，卵石可分为四个亚层。5) 泥岩：为中生界白垩系剑阁组地层。棕褐色紫红色，湿，含少量氧化铁锰质及灰绿色渲染，夹紫红色棕黄色厚层细-中粒钙质砂岩，可见灰质砾岩透镜体。成分以粘土矿物为主，其次为陆源碎屑矿物及少量自生非粘土矿物。为泥质结构及含粉砂泥质结构，近水平薄层状、块状构造。按其风化程度的不同，泥岩可分为以下二个亚层。5-1）强风化泥岩：岩体结构已基本破坏，裂隙发育，遇水崩解，性软。岩芯较为破碎，主要呈碎块状、饼状和短柱状。为极软岩，软化岩石，岩体破碎，基本质量等级为V级。顶板埋深12.6015.10m，层厚2.204.50m。5-2）中风化泥岩：岩体结构部分破坏，层理较为清晰。性脆，断口不平整。岩芯呈长柱状，RQD约为5080。为极软岩，软化岩石，岩体较完整，基本质量等级为V级。顶板埋深14.8018.50m，最大揭示厚度7.60m。4、 地下水场区地下水为赋存于卵石土中的孔隙潜水，主要受涪江与大气降水渗入补给，向涪江的下游侧排泄；地下水与涪江水力联系较密切，雨季地下水补给河水，枯季为河水补给地下水。本次勘察期间属平水期，实测得地下水稳定水位最高高程451.88m，最低高程450.68m，平均高程451.35m，水位埋深在自然地面下4.505.30m。据某某城区区域水文地质资料（1/5万），地下水位年变幅为12m。含水层渗透系数K=30m/d。5、基坑开挖深度和周边环境描述(1)基坑形状规则,为面状基坑, 安全等级为二级。(2)地下室西北两侧邻近道路，西侧距街道边5.3-10.6米，北侧距街道边5.1-7.1米；东南两侧邻近已有建筑，东侧与已有建筑相距3.5-11.6米，南侧与已有建筑相距7.7-10.8米。建筑场地均由现有围墙所包围。(3) 场地内无滑坡、崩塌、泥石流、采空区、地下洞室及危岩等不良地质作用，但未收集到周边管线沟埋藏情况，基坑开挖施工前需调查清楚。(4)基坑壁以杂填土、粉土和卵石为主、支护施工时应严格遵循小单元小高度分段开挖、准备好钢丝网及时封闭原则。6、施工现场条件（一）施工场地本工程施工场地拆迁已处理完毕，我公司安排1台挖掘机进场进行施工临时道路修建及开挖泥浆池等工作。（二）水电1、水1) 施工用水施工用水在没有其他水源的情况下将使用自来水进行施工。2) 生活用水采用自来水。2、电本工程应采用双电源配置，现场施工用电由业主提供施工用电,我公司根据施工设备计划供电量总和考虑安全系数的情况下按安全用电的标准铺设配电线路，安装配电箱。同时业主应备用1台120kw的发电机，确保在供电线路停电的情况下能保证降水泵正常工作。三、项目组织机构及职责划分1、项目管理机构机构设置图：2、管理机构职责划分2.1、项目经理职责（李强） 负责项目的全面管理工作，是本项目质量、安全第一责任人，代表公司履行与业主合同及分包合同相关的责任；(1)负责项目成本分析、资金预测，制定控制成本措施；(2)主持项目工作会议，编制项目工作计划，填写项目报告；(3)签发项目对内、对外文件及各类通告，负责批准项目施工方案；(4)负责项目施工管理工作，组织解决工程施工中的现场管理及技术工艺问题；(5)主持生产例会，协调各专业之间的配合工作；(6)负责审核施工进度计划，并监督计划的实施情况；(7)组织协调现场施工及工程管理人员之间的工作关系；(8)组织工程阶段验收；(9)负责审核项目物资采购计划及工程物资需要量计划；(10)安排、指导日常工作；(11)协调安排使用施工场地及临设，负责总体管理；(12)负责协调甲方、监理、设计等参建单位关系；(13)负责组织现场安全文明施工，有权处罚未按要求操作的人员；(14)组织协调周边各单位关系。2.2、项目技术总负责人职责（廖顺才）(1)组织并编写施工方案及技术措施，负责对技术方案的审定，制定施工方案计划，监督方案执行情况；(2)组织编制总进度计划及计划的修改、调整；(3)负责图纸会审及各专业间技术接口的处理，办理或审定变更、洽商中的工作量；(4)根据需要召开质量会议；(5)负责组织解决各项施工技术问题，参与质量事故分析；(6)负责审核材料计划，报送材料样品；(7)提前做好施工的技术准备工作；(8)负责与业主、监理商议施工图纸中出观的技术问题；(9)指导工程师、资料员的工作，审核并上报监理的各种技术资料。2.3、 责任工长职责（唐金）(1)具体编制技术方案及技术措施；(2)负责管理施工方案、施工图纸等受控文件；(3)具体办理工程洽商、变更手续、参与解决各项目施工中技术问题；(4)编制材料进场计划；(5)协助项目总工进行施工技术准备工作；(6)协助项目总工开展各项技术工作。2.4、 施工员职责（唐金）(1)负责责任范围内工作的质量、进度、安全及配合做好经营核算；(2)负责监督检查责任范围内计划的执行情况；(3)配合责任范围内的材料进场验证及组织检验、试验工作；(4)负责责任范围内的原材加工、制作工艺检查，并检查其材料、成品、半成品的保护情况；(5)做好责任范围内从原材到半成品以及成品加工过程中的计量管理工作，并检查相关机械、计量器具、工具的完好情
