纳尔特钢结构安装施工.doc

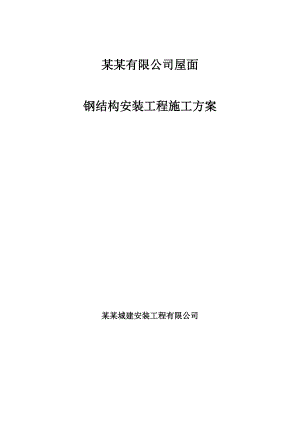

某某有限公司屋面钢结构安装工程施工方案某某城建安装工程有限公司目录1 编制依据32 工程概况33质量目标44 施工准备45 施工技术、质量要求126 主要安全技术保证措施及文明施工287 环境保护体系及保护措施：321 编制依据1.1 某某中天元工程设计有限责任公司提供的纳尔特土建结构施工图纸。1.2 钢结构工程施工质量验收规范 GB50205-20011.3建筑工程施工质量检验统一标准 GB50300-20011.4钢结构用扭剪型高强度螺栓连接副技术条件 GB/T3632-3633-951.5钢结构用高强度大六角螺栓、大六角螺母、垫圈技术条件 GB/T12281231-9131.6钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82-911.7建筑钢结构焊接规程 JGJ81-911.8低合金钢焊条 GB/T5118-951.9碳钢焊条 GB/T5117-951.10熔化焊用钢丝 GB/T14957-941.11碳素钢埋弧焊用焊剂 GB5293-851.12气体保护焊用钢丝 GB/T14958-941.13钢焊缝手工超声波探伤方法和探伤结果分级 GB11345-891.14低合金高强度结构钢 GB/T1591-941.15碳素结构钢 GB700-882 工程概况业 主：某某有限公司设 计：某某中天元工程设计有限责任公司（结构）。2.1工程简介本工程为某某有限公司新建厂房，共四座厂房，厂房立柱为混凝土结构立柱，楼顶屋面为钢架结构上铺设玻璃纤维压型板。工程规模：厂房建筑面积7200m2,四个厂房总面积约28800，基底标高±0.00m，顶部标高16.2m。 2.2主要结构情况每个厂房结构均为钢屋架16榀，由20和12mm厚钢板拼焊成H形。钢梁截面外形尺寸为320×320 mm。2.3工程材料2.3.1 钢架采用Q345-B钢，其他所有钢材采用 Q235-B钢（注名除外）。其性能应符合普通碳素结构钢技术条件（GB700-88）规定的要求外，尚应保证屈服点、碳硫、磷的含量，墙梁和檩条采用的冷弯型钢应保证冷弯实验合格。2.3.2 手工焊接时，Q235钢材或Q235与Q345之间焊接，采用E4301E4312系列焊条，其技术应符合碳钢焊条（GB5117-85）的规定，自动焊和半自动焊的焊丝和焊剂应与主体金属强度相应，焊丝采用H08A，焊丝应符合焊接用钢丝（GB1300-77）的规定。2.3.3普通螺栓：C级螺栓，垫圈采用Q235钢。 高强螺栓：10.9级螺栓，扭剪型高强螺栓，抗滑移系数不小于0.3。2.3.4基础混凝土等级采用C20。2.3.5钢材、连接材料、焊条、焊丝、焊剂及螺栓、涂料底漆、面漆均应有质量证明书。3质量目标 合格率 100% ；优良率 90%以上。4 施工准备4.1项目管理组织机构针对钢结构安装工程，公司设立符合项目法施工的现场项目部，项目部所有人员均要求具有较丰富的专业知识，在项目部进驻现场前进行全面培训。（项目部机构及组成人员详见图）项目经理踪家乐压型钢板铺设技术管理刘雷焊 接与检测材料验收复试进场构件交接检查验收配料到位临电设置与维护手脚架搭设防火涂料施工安装后补涂防锈超探检测施焊操作焊条瓷环烘焙测量校正构件检查与安装高强度螺栓连接施工操作台防风雨设施搭设临 时设 施卸 货配 料钢构件安 装测 量校 正压型板涂 装施 工质量管理韩永存文件与资料支荣花物 资张化明安全、防火牛本亮驻加工厂代表王树林总工程师张杰项目副经理高中义业主与总包4.2劳动力组织4.2.1劳动力配备本工程劳动力安排是依据工作量的大小，施工总进度计划等综合考虑安排的。劳动力初步计划分为二个大班组作业，但依据不同时期的进度要求，将对劳动力进行合理的调配，确保施工质量和工期达到业主和总包要求。（见表4.1）现 场 配 备 施 工 人 员一 览 表 （表4.1）起重工安装工架子工电工电焊工普工专业人员其他人员合计卸货配料167临时设施44临电维护22作业区243817现场看火员22 测量校正224焊缝探伤22施工管理99司机22合计344231641349 4.2.2对参加本工程施工人员的要求 1）参与施工的人员均持证上岗，施工前针对本工程特点进行安装、焊接作业专门培训。 2）施工人员均参加过钢结构工程施工，熟悉钢结构吊装工艺和要求，有丰富的施工经验。 3）焊缝检测和原材料检验均委托有资质的单位和人员进行检测。4）管理人员参加多项大工程的施工并具有丰富的实践经验。4.3主要资源准备计划主 要 施 工 机 具 与 用 具 一 览 表 （表 4.2）序号名 称型号与规格单位数量功 率 备 注单台合计1液压汽车起重机60t台12载重汽车25t台13硅整流弧焊机ZX500A台243.5 kVA201 kVA4CO2半自动焊机KR500A台240 kVA480 kVA5晶闸管整流焊机ZX5630B台151.5kVA103 kVA6自控焊条烘干箱YZH2100台17.6 kW7.6 kW7电焊条保温筒W3个20.12 kW1.44 kW8空气压缩机V1.05/10型台17.5 kW15 kW9角向磨光机125台40.75 kW4.5 kW10等离子切割机台11 kW11半自动切割机台11 kW12气割用具套213特制烤枪把414锋钢扁铲200mm长把415电焊钳300500A把616配电箱300A/380V63A个317手提式配电箱YDTL25A个318压线钳把119对讲机对3主 要 吊 索 具 与 安 装 工 具 一 览 表 （表4.3）序号名 称型号与规格单位数量备 注1环链手拉葫芦起重量10t个4起 重2环链手拉葫芦HSB2 2t个8校 正3螺旋千斤顶起重量5t个4校 正4起重滑车KQLK1 起重量16t个1吊 装5专用吊具起重量16t个2吊 装6钢丝绳6×37+1 28×1m根4吊 装6×37+1 28×2m47钢丝绳6×37+1 24×5m根4吊 装8钢丝绳6×19+1 13×15m根4校正缆风绳6×19+1 6.27.7mmm2009卸 扣6.8 M42个1210卸 扣4.9 M36个1211卸 扣1.4 M20个2012钢丝绳夹14 M14个20校正缆风绳8 M81613防坠器TXS3-20个414轻便钢爬梯6m长个415活扳手12"把8拧螺栓16棘轮扳手250mm13×17把4拧螺栓17电动铰孔钻D25台11.5 kW18单面眼镜扳手M16把319单面眼镜扳手M22把320扭力扳手AC 80300 N·m把221TC扭剪型电动扳手M16×24把21.5 kW22指针式扭力扳手QZ2000把123磁性线坠GDSZ450个224断线钳450600 mm把225八角锤12磅把2安装用26圆头锤4磅把4安装用27斜 铁块48调整间隙用28撬 棍1.2m长把4卸货用29白棕绳16mmm200检 测 器 具 一 览 表 （表4.4）序号名 称型号与规格单位数量备 注1激光经纬仪JIjD台1竖向投测和放线2经纬仪TDj6台2柱子校正3水准仪台2标高传递4钢卷尺50m个25钢卷尺7.5m个86磁性铝合金水平尺双向水准1.5 m个4初校用7墨 斗个28划 针个
