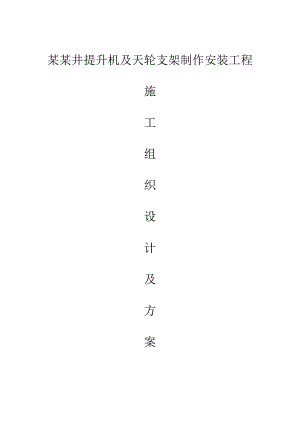

煤矿工程副斜井提升机及天轮支架制作安装工程施工组织设计#山西.doc

某某井提升机及天轮支架制作安装工程施工组织设计及方案目录一、施工方案及技术措施31、工程概况32、地震情况33、工程用水、电34、编制依据及执行标准3二、施工部署及工期安排41、施工顺序：42、设备运输吊装53、提升机安装54、天轮支架制作与安装6三、质量保证措施及工期保证措施71、质量承诺72、施工组织机构83、项目部人员岗位职责与部门职能分配8四、施工安全生产措施241、安全目标242、施工安全保证措施243、安全保证体系324、文明施工的技术组织措施33五、环境保护措施341、健全环保管理组织保障体系342、环保管理人员职责353、防大气污染措施364、防水污染措施365、成品保护和工程保修工作的管理措施和承诺376、交工前成品保护措施387、工程保修工作及承诺398、服务组织与服务程序399、工程保修期限39六、紧急情况处理措施、预案及抵抗风险的措施411、紧急情况的处理措施412、各工种作业消防要求443、施工现场伤亡事故预防方案及处理预案464、机械事故预防方案及处理预案475、风险因素识别51一、 施工方案及技术措施1、 工程概况阳泉煤业集团安泽登茂通煤业有限公司位于山西省临汾市安泽县唐城镇上庄村与下庄村之间。兼并山西安泽岭底煤业有限公司、山西安泽太岳煤业有限公司、山西登茂通煤业有限公司三座煤矿为一个矿井，兼并重组后矿井名称为阳泉煤业集团安泽登茂通煤业有限公司；批准开采110号煤层，井田面积为10.7502km2，生产规模90万吨/年；生产年限为20.5年。本工程为阳泉煤业集团安泽登茂通煤业有限公司太岳矿内，施工内容为：安装提升机JK-2.5*2P型一部，电动机采用YP450L-10型，355KW、660V、593r/min，采用交流变频调速；钢丝绳为26 6V*19-FC 1670 B zZ GB8918-2006；天轮支架的制作与安装。2、 地震情况该地区抗震设防烈度为7度，设计基本地震加速度为0.1g，设计地震分组为第二组，工程抗震设防类别为重点设防类，提高一度采取抗震措施。3、 工程用水、电工程用水采用矿井地下水，用电从就近10KV配电室引进。4、 编制依据及执行标准由中煤邯郸设计工程有限责任公司提供的某某井提升机天轮支架及某某井提升机械设备安装两套施工图纸，以及现行下列规范标准：（1）、 煤矿安装工程质量检验评定标准（2）、 施工现场临时用电安全技术规范 （3）、 建筑钢结构焊接规程 （JGJ81-91） （4）、 建筑施工组织设计规范 （5）、 机械设备安装工程施工及验收规范 （6）、 煤矿安全规程 （7）、 建设工程项目管理规范二、 施工部署及工期安排 我公司根据我们的实际情况和施工能力，我们决定按期竣工，有效工期为45个日历天，施工总体部署：“先机械、后配件、先低处、后高处、先难后易”的施工顺序，专业间穿插配合，项目管理的重点是做好试供暖计划，搞好物资调配、工种调配、专业协调工种。1、 施工顺序：施工准备 测量放线 设备清点 设备安装 设备调试 竣工验收2、 设备运输吊装（1）、 设备水平运输时，一定要小心谨慎，严防出现颠簸、倾翻现象，设备不得横放、倒置等，防止发生伤人、损伤设备现象。（2）、 设备吊装时，应由专业起重工负责，采取合理稳妥的吊运技术措施，特别注意防止碰撞，索具必须牢固可靠，钢丝绳与设备接触要放置夹布橡胶，以保护设备的本体（大型设备吊装方案另编制）。（3）、 基础检查设备就位前，根据图纸检查所有基础，其纵横向中心线允差为+20mm，标高允差为0-20mm，基础表面光滑、平整，并做好检查记录，由甲方监理或有关工程技术人员签字认可。3、 提升机安装（1）、 提升机就位安装前，按照设计图纸及建筑物的轴线、边缘线及标高线放出安装的基准线，将设备基础表面的杂土、垃圾清除干净，并清除预留孔内的杂物。（2）、 将提升机按照施工图纸分段进行组装，然后进行吊运安装，吊运的绳索不得捆绑在吊环上，应整体捆绑。（3）、 提升机分段吊运至设备基础规定的位置，然后用垫铁找平找正，待一部分安装完成后，安装第二部分时候先对接，然后再用垫铁找平找正，安装过程中，室外起吊采用吊车起吊，室内起吊采用倒链起吊。起吊过程中房子设备发生磕碰损坏设备。（4）、 设备全部对接完成后，再次进行整体的测量校正，对设备的水平，轴线进行校正。（5）、 垫铁的安装应防止在螺栓的两侧，且垫铁必须成对使用，防止出现偏差，设备组装完成并校正后，垫铁应与设备底座焊在一起，以免设备受力时发生松动。（6）、 绞车滚筒的中心线必须于斜井的中心线在同一直线上，并且绞车滚筒的转动轴应与斜井的中心线垂直。（7）、 设备安装完成并校正后，用微膨胀的C30混凝土浇灌地脚螺栓预留孔，并用直径不小于12的钢筋棍插不少于30次，且每次应插至预留孔底部，拔出的时候应缓慢拔出，以保证二次浇强度不小于设备基础混凝土强度。（8）、 绞车配电安装顺序：制作配电柜底座 安装配电柜 安装主电缆 安装配电柜二次线路 连接提升机线路 通电测试4、 天轮支架制作与安装（1）、 定位放线，根据斜井的中心线，按照图纸要求，天轮位置距提升机中心线位置为40m，根据施工图纸，用挖机开挖天轮支架基础至设计标高往上200mm，然后人工开挖至设计标高。（2）、 经建设单位、设计单位、监理单位、地质勘探单位共同验收合格后，浇筑天轮支架钢筋混凝土基础，并预埋好地脚螺栓。（3）、 根据施工图纸，现场制作支架钢梁、钢柱。制作完成后，用吊车起吊，然后安装在指定位置。（4）、 钢梁，钢柱所有需焊接的部位必须按照图纸的要求进行焊接，所有螺栓连接的位置必须按照要求连接，螺栓强度必须符合设计要求，且螺栓必须带上平、弹垫。a 安装应分层安装顺序为：安装柱子 安装梁 安装楼梯 安装栏杆，待所有支架安装完成后，再安装天轮。b 绞车及天轮安装完成后，将钢丝绳绕过天轮安装在绞车上，开启绞车运行，将钢丝绳缠绕在绞车滚筒上。然后进行绞车的负荷测试运行。三、 质量保证措施及工期保证措施1、 质量承诺“创优质工程，树企业形象”是我企业的宗旨，我公司对该项工程的质量目标是：全部工程符合国家施工验收规范的合格规定，整个工程确保创优。2、 施工组织机构成立二矿建安公司驻登茂通项目经理部，项目经理部由项目经理，项目总工程师（技术负责人）、工程部、质安部、后勤部、计财部、综合部组成，根据工程特点分设土建施工队与安装施工队两个队组。3、 项目部人员岗位职责与部门职能分配（1）、 项目经理a 贯彻实施处质量方针和质量目标，建立项目质量保证体系，组织编制本合同段工程质量计划，安照本合同段总体质量目标，明确质量职能分工，保证质量目标的实现。对工程质量全面负责。b 严格执行处质量体系文件和各项质量管理制度。定期组织项目质量检查、评审和改进，行使质量否决权。c 认真履行工程承包合同，同时，强化项目管理的“四控制”、“三管理”、“一协调”，保证兑现合同承诺。d 对投入的人力、资金、材料、施工设备等资源进行优化配置，合理安排施工进度，保证均衡生产，做到文明施工。e 组织项目质量成本预测、控制、分析和考核，搞好项目管理，降低成本消耗，节约开支，提高效益。f 及时组织不合格品的质量分析会，对质量事故及不合格品按“三不放过”的原则进行分析，并向处职能部门反馈各种质量信息。g 组织动员项目全体人员积极配合内外质量审核，对审核发现的不合格项，制订切实可行的纠正措施，限期整改，避免或减少不合格项的重复出现。h 负责工程分承包方的管理和审核批准合格当地材料供应商。i 组织制定、实施具有质量否决权的经济责任制。监督检查本项目岗位技能和质量意识教育培训，并考核和评价其工作。（2）、 项目总工程师（技术负责人）a 组织项目专业技术人员进行施工图纸会审，参加业主或设计单位组织的施工图纸会审和技术交底，并做好会审和交底记录。b 组织编制本合同段工程质量计划、实施性施工组织设计和关键工序及特殊过程作业指导书，并按规定报处施技科组织评审，经分管生产处长、总工程师批准后实施。c 组织重要部位和特殊过程的工程验收，对发现的不合格或潜在不合格及时采取纠正和预防措施，并验证措施的落实情况。d 推广应用期新工艺、新技术，努力提高施工工艺水平和操作技能。e 定期召开质量分析会，检查质量体系运行的适应性和有效性，及时研究处理质量活动中的重大技术问题。对质量持有否决权。f 定期组织项目工程质量检查，主持单位工程质量评定，促裁工程质量争议。（3）、 工程部a 负责编制本合同段工程项目施工进度、材料、劳力、用款计划，并规定特殊过程和关键工序的施工方案、技术措施。负责按工程合同要求组织现场的施工，对施工的全过程进行控制，对工程的施工进度、文明施工负责。建立施工日志，作好并检查有关人员施工过程中检验记录，作好特殊过程，关键工序的施工记录。b 负责工程技术工作的指导、检查和监督、贯彻执行国家有关规范、验收标准及上级、业主制定的规章制度、措施。c 负责项目部范围内的技术性文件和资料的统一管理，负责竣工资料的编目、组卷和移交工作，保存各项检验记录。d 负责对图纸进行会审，对工程中各工序进行书面技术交底，参加工程检查和工程验收，对工程的每一分项、分部工程进行检查、评定并记录。e 负责施工过程中的测量标识，对合同中明确规定有可追溯性要求的工程内容负责重点标识，负责指导施工过程的工序检验和试验状态的标识，并监督检查工作。f 负责编制材料设备需求计划，协助物资保障部作好材料、设备的选购和订货工作。g 负责对工程中出现的不合格品进行控制，并制定和组织实施纠正措施，对业主提供的产品进行技术性能确认，对业主提供的不合格品组织评审，提出处置方案。h 负责按照测量、设备控制程序要求，管理工地测量设备的使用、校准、维修和保养工作，并按合同要求向业主提供有关技术资料。i 负责组织新技术、新材料、新工艺的推广应用和实施。j 开展QC小组活动和统计技术的推广应用。k 负责工程成品和半成品的防护及交付过程中的防护。负责履行合同要求的工程交付后维修保养工作。l 负责组织召开工程例会，落实现场安全责任制，强化施工生产安全管理，落实现场的文明施工工作。（4）、 质安部a 组织对设计图纸的审定，贯彻、执行国家有关标准、规范、规程。b 组织编制实施性施工组织设计、质量计划，并予以实施。c 组织进行施工技术交底，对施工过程进行控制，实施质量检查、监督和评定。d 推广新技术、新工艺，提高产品的工程质量。e 组织编制施工进度计划，材料、设备使用计划，并监督执行。f 组织编制竣工文件并参与交验工作。（5）、 后勤部a 负责调查材料。b 负责工程施工所需物资的供应工作，执行物资采购控制程序，采购供应施工所需材料。负责汇总和编制材料设备采购计划，明确采购产品的技术标准和性能，并签订采购合同。c 对业主提供的产品进行验证、储存和维护，确保产品满足施工承包合同的要求。d 负责安排、组织产品的现场搬运、贮存工作，并作好记录。e 负责及时
