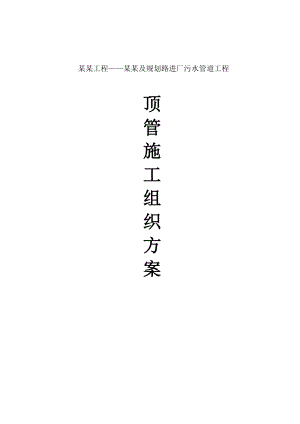

泥水平衡顶管施工专项方案.doc

某某工程某某及规划路进厂污水管道工程顶管施工组织方案目 录第一章 工程概况第一节工程概况························································4第二节、工程特点难点及对应措施········································5第二章 编制依据及原则第一节 编制依据······················································6第二节 编制原则······················································7第三章 施工总体部署第一节 临时设施安排计时工准备········································7第三节 施工组织机构及施工队伍安排····································8第四节 施工准备工作计划··············································10第四章 施工方案与工艺第一节 沉井施工······················································14第二节 施工工艺流程··················································23第三节 顶力计算和最大顶距确定········································26第四节 后座墙························································27第五节 泥水系统、水压控制和注浆量的计算······························30第六节 操作控制系统·················································32第七节 进出洞和机头吊装措施·········································32第八节 顶管施工过程中应注意的问题···································35第九节 顶管施工测量及方向控制·······································35第十节 施工用电方案及作业人员安全措施································37第五章 建筑物及地下管线保护措施第一节 工程施工中需采取的保护措施·····································39第二节 施工过程中地面变形量控制措施···································39第六章 质量标准与控制第一节 质量标准·······················································40第二节 顶管施工质量要求···············································40第三节 质量保证的技术措施·············································40第七章 安全生产与文明施工第一节 安全管理目标···················································40第二节 现场安全管理措施···············································42第三节 文明施工及治安消防·············································43附表1 主要材料供应计划表附表2 劳动力计划表附表3 工期计划表第八章 应急救援预案··················································47前 言在认真阅读和充分理解设计意图及对施工现场作详细了解的基础上，并结合我单位的施工经验，以信守合同、确保工期和质量、合理控制工程造价、优质高效文明施工为指导思想，编制本工程施工方案。第一章 工程概况第一节 工程概况一、工程概述及方案选择工程名称：某某工程某某及规划路进厂污水管道工程建设地点：广州市番禺区化龙镇某某及规划路建设规模：管道全长4532m。工程范围：完成本项目本工程明挖施工、顶管施工、管道基础处理、污水管道安装敷设、新建工作井、接受井、检查井、沟槽回填、施工便道、路面恢复等施工图纸和工程量清单及招标过程中所发出的相关文件所包含的全部内容；工期要求：施工总工期180日历天；本工程是番禺区某某工程的重要组成部分,化龙镇污水经过石化公路和石化大道等收集经1、2号泵站提升后自流至某某路口汇合，沿某某及规划路进入化龙镇污水处理厂。工程起点为1、2号泵站至某某污水管线终点，终点为化龙污水处理厂配水井。 二、工程地质情况：根据钻探揭露，线路分布的地层主要有第四系土层依次为人工填土层（Q4m1）、海陆交互相沉积层（Q4mc）、冲积层（Q4a1）、残积层（Qe1）。下伏基岩为燕山期花岗岩（53）。其野外特征按自上而下顺序描述如下：（1）、人工填土层（Q4m1）（2）、海陆交互相沉积层（Q4mc）（3）、冲积层（Q4a1）（4）、残积土层（Q4e1）（5）、燕山期花岗岩（53）三、地下水主要为第四系砂层孔隙潜水。第四系孔隙潜水：主要埋藏于冲积砂层中，地下水位埋深一般0.6-2.0m，标高为0.321.46m。由于本路段砂层连续分布，且厚度较大，透水性好，故水量丰富。由地表降雨及上游地下水迳流补给。本场区的地下水对砼结构无腐蚀性，对砼中的钢筋具有中等腐蚀性。四、圆形工作井接收井本顶管工程根据设计图纸，设 16座工作井和17座接收井，大部分工作井净空尺寸为6.5m，一个工作井向两个方向两次顶进；接收井净空为4.0 m。工作井和接收井采用机械挖土的沉井方法进行施工，最后施工垫层、集水井、底板、后靠背。施工工艺选择：经调查分析研究及结合本公司在设备和施工及相关的技术能力，该排水管铺设拟采用密封泥水平衡式顶管工艺进行非开挖施工。五、顶管施工主要设备根据本工程的实际情况，顶管段采用设备泥水平衡式工具头2个、中继环若干个，2台渣浆泵、2台螺杆式泥浆泵、输泥输浆管路2套，16T吊机2辆、简易龙门吊2套，后座泵站2套、整体式顶进构架2套、泥水处理系统2套、水准仪2台、全站仪1台，另外还有通用设备电焊机、水泵、泥浆桶、泥浆池、泥浆车等。第二节、工程特点难点及对应措施一、本工程主要有以下特点：1、地质条件差：管道穿越的地层主要为淤泥夹砂层，地下水位高，这种地层在受到扰动时容易发生流沙现象；2、顶管施工精度要求高，管道要从桥梁、其它市政管线、路面、河道等地面结构物下面穿过，地面构造物不能受顶管影响；3、工程位于现有石化公路道路两侧，道路两侧为住宅区、厂区、商铺、鱼塘、河涌等，石化公路为石楼镇至化龙镇的交通主干道，施工中必须保证道路畅通及顶管工程的安全和质量；在管道施工范围的路面下有给水管、通信电缆、高压电缆等管线，分布情况待探明；4、工期要求紧，必须尽早计划、尽早开工。二、根据本工程的特点，我司拟采取以下对策：1、科学合理的配备顶管设备。在现场踏勘及详细阅读分析地质资料的基础上，我司拟采用刀盘可伸缩式泥水平衡顶管掘进机进行本工程的施工。2、采用先进的管理手段，加强工程计划管理，合理安排施工顺序，将施工对交通影响减至最低。3、重点工序（如工作井及接收井施工、管道顶进等）均需编制专项施工方案，并严格执行施工方案的审批制度。施工时，严格按审批的施工方案执行。4、做好交通疏导方案，并积极与有关单位（如交通管理部门、电力部门、当地行政部门等）联系，争取取得各方的支持，确保工程顺利进行。5、积极与各有关部门联系，取得场地地下管线的第一手资料，在施工前仔细进行地下管线的查探工作，并在管线位置上设置明显的标志，在施工中采取各种措施保护好各种地下管线。6、切实做好现场文明施工工作。成立现场文明施工小组，施工前做好各种宣传和教育工作，制定文明施工和环境保护责任制度，施工中加强公司对项目部文明施工的监控力度，切实将施工对周边环境的影响降到最低。主要顶管工程量见下表。序号施工地点井 段管 径长 度覆土厚度管道所在层地质情况1某某W4-1745D15002221m5.0m6.5m淤泥夹砂层2某某W4-45配水井D1650861m6.0m8.4m淤泥夹砂层第二章 编制依据及原则第一节 编制依据一、某某工程某某及规划路进厂污水管道工程施工图（二、通过阅读图纸及岩土勘察报告等；三、国家现行的施工技术规范、验收标准及质量、安全技术规程1、建筑地基基础设计规范（GB50007-2002）；2、混凝土结构设计规范（GB50010-2002）；3、建筑地基处理技术规范（JGJ79-2002）；4、给水排水工程钢筋混凝土沉井结构设计规程（CECS137：2002）；5、建筑基坑支护技术规范（JGJl20-99）；6、建筑抗震设计规范（GB050011-2001）；7、建筑结构荷载规范（GB50009-2001）；8、地下工程防水技术规范（GB50108-2001）；9、给水排水管道工程施工及验收规范（GB502682008）；10、混凝土结构工程施工质量验收规范（GB502042002）。四、我单位类似工程的实践和已有的装备。第二节 编制原则一、严格遵守明确的设计规范、施工技术规范和质量评定验收标准。实事求是，施工方案可行、适用、经济。坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。二、始至终对施工现场实施全员、全过程、全范围严密监控，坚持动静结合、科学管理的原则。三、推行全面质量管理，执行质量管理标准和程序。四、采用项目法组织施工，推行标准化管理，达到安全、文明、高效。五、实行项目法管理，通过对劳务、设备、材料、资金、技术、施工方案和信息优化处置，实现安全、质量、工期、成本及社会信誉的预期目标。坚持技术创新，推广和应用“四新” 成果。六、组织专业队伍上场，装备足够的优良机械设备进行专业化施工，保证在规定的工期内完成施工任务并力争提前。七、遵守环境保护法并切实按有关要求和规定来组织实施。八、在仔细考察工程实地，认真研究招标文件和有关规定的基础上，针对本合同工程的特点、施工条件，并结合现场实际、上场的机械装备、人员条件，科学合理地组织施工。第三章 施工总体部署第一节 临时设施安排及施工准备一、临时驻地组织先遣人员，调配部分机械进入施工现场工作。同时经理部要密切与建设单位、设计单位、监理单位关系，作好施工准备；并积极地与地方政府及有关部门取得联系，征得支持和协助组织。施工管理和技术人员，对整个合同段进一步现场调查，结合工程任务划分，安排队伍驻地，认真调查水电及料源情况、协助和进行进场道路的设计、施工等。二、技术准备根据现场监理工程师和设计代表提供的工程定线资料和现场测量标志资料，认真搞好交接桩工作，组织
